Роутер на холодильнике, оптический терминал за диваном, а интернет-кабель тянется через всю прихожую по плинтусу — знакомая картина. Интернет-щиток в квартире решает сразу три задачи: собирает все слаботочные линии в одной точке, прячет оборудование с глаз и оставляет запас, чтобы через пару лет не перекладывать кабели заново.
Если коротко, интернет-щиток — это слаботочный шкаф, где сходятся интернет, телевидение, телефон, домофон и видеонаблюдение. Внутри ставят патч-панель, клеммники, розетки для роутера и оптического терминала. Всё, что раньше валялось на тумбочке, переезжает в аккуратную коробку в стене или на стене.
Дальше разберём по шагам: из чего состоит щиток, как выбрать размер и место, как монтировать и что потом обслуживать. Без привязки к брендам и без цифр, которые невозможно проверить.

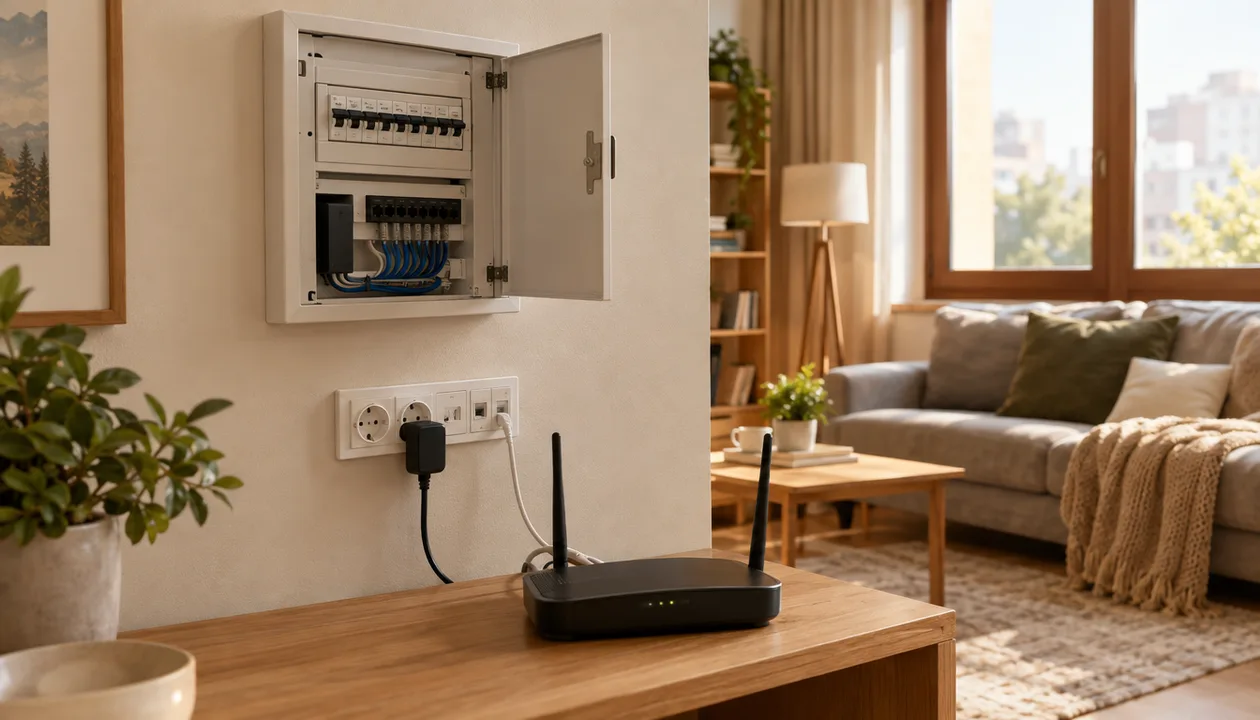

Зачем вообще нужен отдельный щиток, если есть розетки
Отдельный щиток нужен, когда слаботочных линий больше двух и они должны работать одновременно. Провайдерский кабель приходит в квартиру в одной точке, а расходиться должен в спальню, кабинет, на кухню и к телевизору. Промежуточная точка, где всё это коммутируется, экономит метры кабеля и нервы.
Сравните два сценария. Первый: интернет-кабель заходит в квартиру и сразу идёт к роутеру в зале, оттуда витая пара тянется в детскую и в кабинет. Второй: кабель заходит в щиток в коридоре, там стоит патч-панель, от неё линии расходятся по комнатам, а роутер подключён коротким патч-кордом. Во втором случае заменить роутер — это переткнуть один провод, а не разбирать мебель.
Ещё щиток выручает при ремонте. Пока стены открыты, слаботочку удобно развести сразу и завести в одну точку. Если тянуть кабели потом, придётся либо штробить заново, либо мириться с накладными коробами. Про то, как не засыпать пылью всю квартиру, если штробить приходится в обставленной комнате, у нас есть отдельный разбор: как защитить мебель от пыли.
И третий аргумент — порядок. Когда все линии подписаны и уложены, найти, что за кабель оборвался, дело пары минут. Когда они висят пучком за шкафом, диагностика превращается в квест.
Что внутри: разбираем начинку по элементам
Типовой интернет-щиток собирается из корпуса, DIN-рейки и набора модулей. Состав зависит от того, сколько линий вы заводите и какое оборудование планируете держать внутри.
- Корпус. Встраиваемый прячется в стену заподлицо с обоями, накладной крепится поверх и занимает меньше подготовки. Встраиваемый аккуратнее смотрится в прихожей, накладной проще поставить в коридоре или на лестничной площадке, если разрешено.
- DIN-рейка. На неё садятся модульные клеммники, держатели, иногда блок питания. Рейка задаёт шаг, поэтому размер корпуса удобно считать в модулях.
- Клеммные колодки. Здесь сходятся приходящие и уходящие линии. Хорошая колодка позволяет переключить линию без пайки и скруток.
- Патч-панель. Если в квартире больше двух-трёх интернет-точек, патч-панель упрощает коммутацию: все линии приходят на неё, а дальше соединяются патч-кордами с роутером или коммутатором.
- Розетки и блок питания. Роутеру, оптическому терминалу и коммутатору нужно питание. Внутри щитка ставят одну-две розетки и, если нужно, блок питания на DIN-рейку.
- Место под активное оборудование. Не всякий корпус рассчитан на то, что внутри будет стоять роутер: нужна глубина и вентиляция.
Если слаботочных линий пока мало, но вы понимаете, что будете добавлять видеонаблюдение или ещё одну точку доступа, разумно сразу взять корпус с запасом. Дополнительные модули докупаются, а вот переделывать нишу под больший щиток — это снова штробление и ремонт.
Как выбрать корпус под свою квартиру
Выбор начинается не с бренда, а с двух вопросов: сколько линий заводите и что будет стоять внутри. От ответов зависит размер, материал и способ монтажа.
Сколько модулей брать
Считайте не только сегодняшние линии, но и те, что появятся. Интернет в спальню, кабинет, на кухню, телевизор, видеонаблюдение, домофон — каждая точка это отдельный кабель. К этому добавьте место под патч-панель, клеммники, розетку и блок питания. Если внутри планируется роутер, ему нужен отдельный отсек.
Простое правило: берите корпус с запасом примерно в треть от того, что насчитали. Запас не мешает, а вот нехватка места означает, что часть оборудования останется снаружи — и весь смысл щитка пропадёт.
Металл или пластик
Металлический корпус жёстче, его сложнее случайно продавить, и он лучше экранирует, если рядом проходят силовые кабели. Пластиковый легче, не ржавеет, часто дешевле и проще встраивается в гипсокартон. Для квартиры с небольшим количеством линий пластика обычно достаточно; если внутри будет активное оборудование и рядом силовая линия, металл спокойнее.
Встраиваемый или накладной
Встраиваемый щиток требует ниши в стене: её вырезают, ставят корпус, подводят кабели. Работы больше, зато в интерьере видна только дверца. Накладной крепится на стену и занимает место вглубь комнаты, но не требует штробления под корпус и подходит, если стена несущая или просто жалко её трогать.
Сравнить два варианта по ключевым для монтажа критериям удобно в таблице.
| Критерий | Встраиваемый щиток | Накладной щиток |
|---|---|---|
| Подготовка стены | Нужна ниша под корпус | Не нужна, крепление на стену |
| Вид в интерьере | Видна только дверца | Корпус выступает из стены |
| Сложность монтажа | Выше: вырезание ниши, подгонка | Ниже: разметка и крепёж |
| Занимаемое место | Не занимает полезную площадь | Съедает несколько сантиметров глубины |
| Удобство расширения | Ограничено размером ниши | Можно заменить на больший корпус |
Вентиляция и питание
Если внутри стоит роутер, оптический терминал или коммутатор, они греются. Корпус с перфорацией или вентиляционными решётками выпускает тепло, глухой ящик его копит. Питание для активного оборудования лучше вести отдельной линией от электрощита, а не тянуть удлинитель из соседней комнаты.

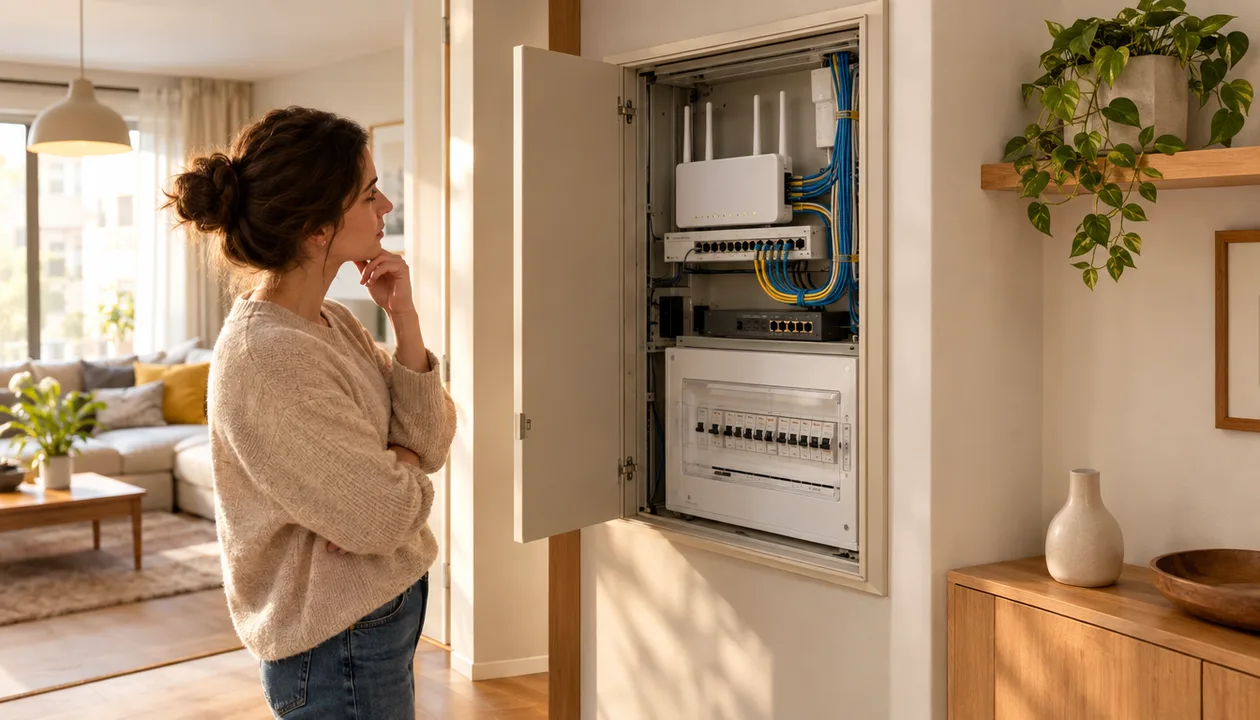

Где разместить, чтобы потом не переделывать
Лучшее место — прихожая или коридор рядом с точкой входа провайдерского кабеля. Оттуда удобно разводить линии по комнатам, и щиток не мозолит глаза в жилой зоне.
Что учесть при выборе точки:
- Близость ввода. Чем короче путь от входного кабеля до щитка, тем меньше шансов его повредить при ремонте.
- Питание. Рядом должна быть возможность завести отдельную линию от электрощита.
- Доступ. К щитку нужно подходить, чтобы перезагрузить роутер или переключить патч-корд. За шкафом или за плотно придвинутой мебелью он бесполезен.
- Высота. Ставьте так, чтобы дверца открывалась полностью и вы дотягивались до верхних модулей без стремянки.
- Стена. Несущую стену штробить под нишу сложнее и рискованнее, чем перегородку; для накладного варианта это неважно.
Если в квартире есть место, которое вы уже используете под хранение мелочей, не занимайте его щитком. Лучше заранее продумать зоны: где техника, где инструмент, где повседневные вещи. Про то, как не смешивать всё в одном углу, есть материал про зоны в квартире по назначению.
Монтаж: последовательность, которая экономит время
Монтаж интернет-щитка в квартире идёт от планирования к подключению, и менять этот порядок не стоит. Если сначала купить корпус, а потом думать, куда пойдут кабели, придётся импровизировать.
- Нарисуйте схему. Отметьте, где будет щиток, в какие комнаты пойдут линии, где стоят розетки под телевизор и рабочее место. Схема на бумаге дешевле переделки.
- Разметьте трассы. Слаботочные кабели ведите отдельно от силовых. Если они пересекаются, пересекайте под прямым углом, а не идите параллельно вплотную.
- Проложите кабели. В открытых стенах — в гофре или трубе, чтобы потом можно было заменить. Оставьте запас длины у обоих концов: у щитка и у розетки.
- Подготовьте место под корпус. Для встраиваемого — вырежьте нишу и подведите кабели в неё. Для накладного — разметьте крепёж и закрепите корпус.
- Смонтируйте начинку. Установите DIN-рейку, клеммники, патч-панель, розетки. Подпишите каждую линию.
- Подключите оборудование. Соедините линии с роутером и терминалом, проверьте связь в каждой комнате.
Отдельно про крепёж: если стена тонкая или вы не хотите сверлить кафель в санузле, посмотрите решения без сверления — например, держатели для кухни и ванной крепятся на клей и не оставляют дырок. Для щитка этот приём не подходит из-за веса, но для мелочей рядом пригодится.
Когда речь заходит про кабели и оборудование в одном месте, стоит подумать и о том, как вы будете хранить инструмент, которым всё это монтировали. Настенный стеллаж в гараже или кладовке разгружает квартиру от коробок с перфоратором и гофрой.
Типичные ошибки, которые дороже всего исправлять
Самая частая ошибка — взять щиток ровно под сегодняшние линии. Через год добавляется видеонаблюдение или рабочее место, и оказывается, что места нет, а ниша уже заштукатурена.
Другие грабли, которые встречаются почти в каждом втором монтаже:
- Роутер внутри глухого корпуса. Оборудование греется, связь начинает пропадать, и владелец грешит на провайдера.
- Слаботочка в одной штробе с силовым кабелем. Наводки портят сигнал, особенно на длинных линиях.
- Нет питания внутри щитка. Приходится тянуть удлинитель, а он не даёт закрыть дверцу.
- Кабели без маркировки. Через полгода уже не вспомнить, какой провод идёт в спальню, а какой — на кухню.
- Щиток за мебелью. Доступ закрыт, перезагрузить роутер нельзя без перестановки.
- Нет запаса длины. Кабель натянут, и переключить его на другой порт невозможно.
Если вы снимаете квартиру, помните про договор: не всякие изменения согласуют, и при возврате квартиры хозяину в прежнем виде придётся что-то демонтировать. Про риски читайте в разборе что мастер может сделать без риска для залога.

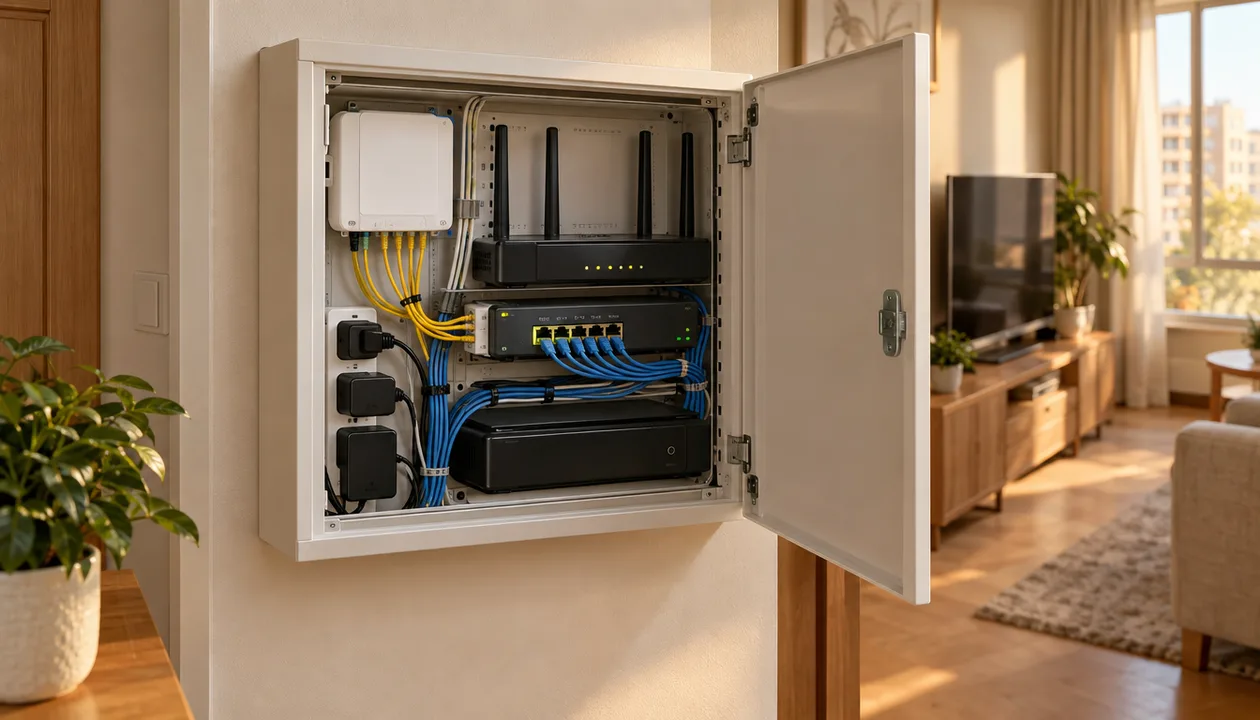

Оптика, роутер и телевизор: как всё уживается в одном корпусе
Оптический терминал, роутер и телевизионный разветвитель прекрасно уживаются в одном щитке, если заранее предусмотреть место и питание. Оптика приходит на терминал, терминал отдаёт интернет роутеру, роутер через патч-панель раздаёт его по комнатам, а телевизионный сигнал идёт на свой разветвитель.
Что важно учесть:
- Оптический кабель хрупкий. Его нельзя перегибать под острым углом, поэтому в щитке оставляют запас и укладывают по плавной дуге.
- Терминалу нужно питание. Часто это отдельный блок, который занимает розетку внутри корпуса.
- Роутер лучше не запирать в металлический ящик без вентиляции. Если корпус металлический, оставьте дверцу с перфорацией или вынесите роутер наружу на полку рядом.
- Телевизионный разветвитель ставится на DIN-рейку или крепится на дно корпуса, а от него идут линии к розеткам в комнатах.
Если внутри планируется активное оборудование, которое вы будете обслуживать, посмотрите на коммуникационные шкафы: настенный шкаф 4U подойдёт для компактной сборки, а шкаф 6U даст запас под расширение. Оба варианта рассчитаны на настенный монтаж и вентиляцию.
Обслуживание: что делать раз в год и что по мере надобности
Обслуживание щитка занимает считаные минуты, если он собран аккуратно. Раз в год стоит открыть дверцу, проверить, не ослабли ли контакты на клеммниках, и пропылесосить корпус мягкой насадкой.
Что ещё стоит держать в голове:
- Проверяйте патч-корды. Со временем коннекторы окисляются, и линия начинает «отваливаться».
- Подписывайте новые линии сразу. Как только добавили кабель, наклейте бирку.
- Не забивайте корпус доверху. Воздух должен циркулировать, особенно если внутри роутер.
- Держите под рукой фото схемы. Сфотографируйте коммутацию на телефон — через год это спасёт.
Если в квартире есть ещё техника, которая требует регулярного ухода и своего места, посмотрите на держатели для электрических зубных щёток — та же логика порядка, только в ванной. А про то, почему у зарядок должно быть постоянное место, читайте в разборе почему зарядки теряются.
Практические советы, которые пригодятся при сборке
Собранный с умом щиток служит годами и не требует внимания. Вот короткий список того, что стоит сделать сразу.
- Маркируйте каждый кабель с двух сторон: у щитка и у розетки.
- Оставляйте запас длины примерно в полметра с каждой стороны.
- Ведите слаботочку отдельно от силовой или пересекайте под прямым углом.
- Ставьте клеммники с запасом — лишние гнёзда всегда пригодятся.
- Фотографируйте схему до того, как закроете дверцу.
- Проверяйте вентиляцию, если внутри активное оборудование.
- Не экономьте на корпусе: замена щитка дороже, чем разница в цене между размерами.
Если вы обустраиваете не только слаботочку, но и мастерскую, посмотрите на оснастку для УШМ и болгарки и крепежи и кронштейны — там есть всё для настенных конструкций. А если в планах ещё и порядок в кладовке, загляните в раздел хранение и организация.
Частые вопросы
Можно ли установить интернет-щиток в квартире самостоятельно?
Да, если вы готовы аккуратно штробить, тянуть кабели и коммутировать линии. Само подключение к провайдеру обычно делает провайдер, а вот подготовить место и развести слаботочку по квартире можно своими руками.
Чем интернет-щиток отличается от электрического?
Электрический щиток распределяет силовое питание и защищает линии автоматами, а интернет-щиток собирает слаботочные линии: интернет, телевидение, телефон, домофон. Это разные корпуса и разная начинка, совмещать их в одном шкафу не стоит.
Нужно ли согласовывать установку интернет-щитка?
Встраиваемый щиток — это вмешательство в стену, и в некоторых случаях его относят к перепланировке. Если вы снимаете квартиру или трогаете несущую стену, лучше уточнить у собственника и в управляющей компании до начала работ.
Какой размер щитка выбрать для квартиры?
Ориентируйтесь на количество линий плюс место под патч-панель, клеммники, розетку и активное оборудование. Берите корпус с запасом примерно в треть: добавить модули проще, чем расширять нишу в готовом ремонте.
Можно ли разместить роутер внутри интернет-щитка?
Можно, если корпус вентилируется и роутер не заперт в глухом металлическом ящике. Если вентиляции нет, роутер лучше вынести на полку рядом или выбрать корпус с перфорацией.
Что делать, если провайдер использует оптику?
Оптический терминал ставится внутри щитка, а оптический кабель укладывается плавной дугой без резких перегибов. Заранее предусмотрите для терминала розетку и немного свободного места.
Как подключить телевизор и интернет через один щиток?
Интернет и телевизионный сигнал заводятся в щиток раздельно: интернет идёт на роутер, телевизионный кабель — на разветвитель. От разветвителя линии расходятся к розеткам в комнатах, а внутри щитка всё соединяется патч-кордами.
Что делать, если щиток уже стоит, а места не хватает?
Сначала попробуйте навести порядок: заменить длинные патч-корды на короткие, убрать лишние клубки и переставить модули плотнее. Если места всё равно нет, придётся менять корпус на больший — накладной вариант можно заменить без переделки ниши.
