Вы стоите перед стеной с проводами, коммутатором и роутером, и думаете: «Куда это всё деть, чтобы работало и не мешало?» Если вы обустраиваете мастерскую или гараж и параллельно решаете бытовые задачи по дому, наверняка уже присматривались к настенному телекоммуникационному шкафу. И сразу возникает вопрос: коммуникационный шкаф 4u или 6u какой выбрать? Короткий ответ: берите 4U, если у вас уже есть точный список оборудования и вы не планируете расширять сеть в ближайшие пару лет. 6U оправдан, когда вы хотите оставить запас на будущее, поставить ИБП или просто не любите тесноту. Но это лишь вершина айсберга — дальше начинаются нюансы, из-за которых люди либо покупают слишком маленький шкаф и мучаются, либо вешают огромный ящик с одним коммутатором внутри. Давайте разберёмся, как не попасть в эти ловушки и сделать выбор, который не заставит вас переделывать всё через месяц.
Чтобы говорить предметно, нужно понимать базовые вещи. Юнит (U) — это стандартная единица высоты оборудования для 19-дюймовых стоек, равная 44,45 мм. Высота шкафа 6U составляет примерно 266,7 мм (10,5 дюйма), а 4U — соответственно, около 177,8 мм. Эти цифры — не просто справочные данные, а ключ к пониманию того, сколько устройств вы сможете разместить и насколько удобно будет их обслуживать. В настенных шкафах, которые чаще всего выбирают для дома и небольших мастерских, каждый сантиметр на счету, поэтому разница между 4U и 6U ощущается сразу.

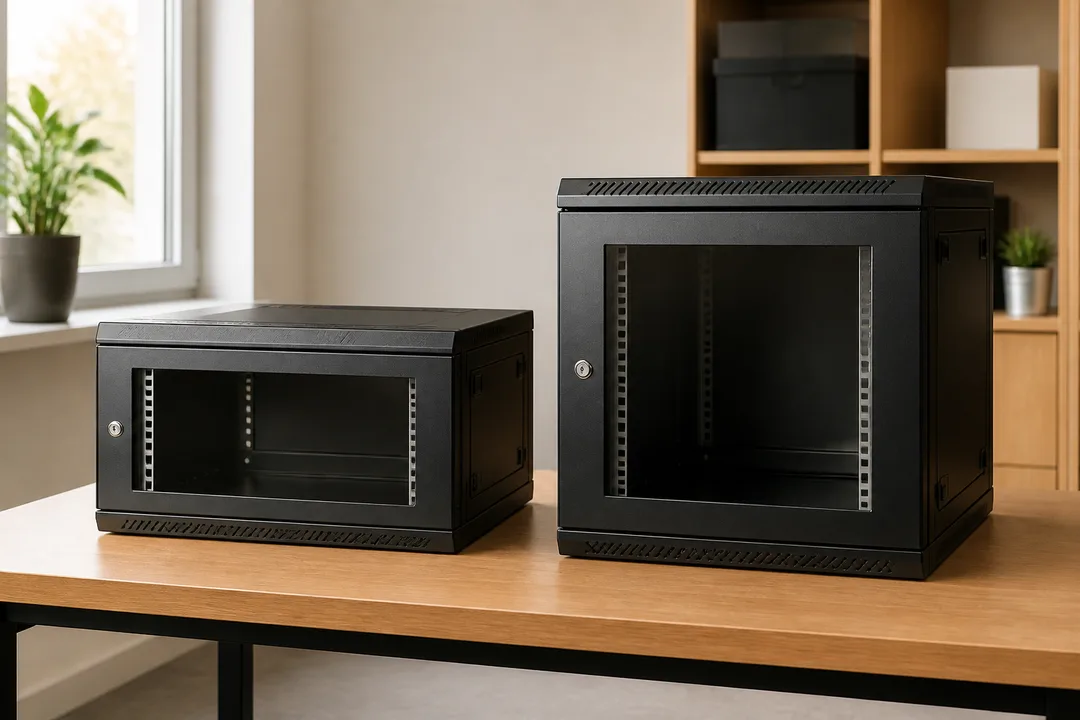

Коммуникационный шкаф 4U или 6U: в чём разница и почему это важно
Разница между 4U и 6U — это не просто два лишних юнита, а принципиально разные сценарии использования. Шкаф 4U — это компактное решение для базового набора: коммутатор, патч-панель, роутер. Он занимает мало места, легко вешается на стену и не привлекает внимания. Шкаф 6U даёт больше свободы: в него уже можно поставить ИБП, дополнительный коммутатор или организовать аккуратную кабельную разводку с запасом. Но платите вы не только деньгами, но и пространством — 6U заметно выше и тяжелее, что важно для настенного монтажа.
Почему выбор размера так критичен? Потому что от него зависит, сможете ли вы нормально обслуживать оборудование. В тесном шкафу 4U, забитом под завязку, вы не сможете подключить новый кабель, не вытащив половину устройств. А в полупустом 6U провода будут болтаться, создавая беспорядок и мешая вентиляции. Поэтому важно заранее просчитать, сколько места вам действительно нужно, а не покупать «на глаз».
Типичные ошибки при выборе коммуникационного шкафа 4U и 6U
Самая распространённая ошибка — купить 4U, а потом обнаружить, что некуда ставить патч-панель. Многие считают: «У меня только коммутатор и роутер, хватит и 4U». Но забывают, что между устройствами нужно оставлять зазоры для вентиляции и удобства подключения. Если поставить три устройства вплотную, они будут перегреваться, а доступ к портам станет пыткой.
Вторая ошибка — взять 6U «на вырост», но так и не заполнить его. Шкаф висит на стене, занимает место, а внутри — один маленький коммутатор. Это не преступление, но и не рационально: вы переплатили за лишний объём и получили неопрятный вид с пустыми полками. Лучше подходить к выбору осознанно, а не по принципу «пусть будет с запасом».
Третья ошибка — игнорирование глубины шкафа. Высота — это не единственный параметр. Глубина настенных шкафов варьируется, и если ваш коммутатор слишком длинный, он просто не влезет. Особенно это актуально для моделей с выступающими разъёмами или вентиляторами. Перед покупкой обязательно измерьте глубину самого глубокого устройства, которое планируете ставить, и добавьте минимум 5–7 см на кабели и удобство подключения.
Четвёртая ошибка — пренебрежение вентиляцией. В маленьком шкафу 4U, установленном в плохо проветриваемой нише, оборудование может перегреваться даже при небольшой нагрузке. Активные устройства — коммутаторы, роутеры — выделяют тепло, и если оно не отводится, срок службы сокращается. Поэтому при выборе обращайте внимание на наличие вентиляционных отверстий или возможность установки вентилятора.
Пятая ошибка — не учитывать вес будущих устройств. Некоторые ИБП и серверы весят 10–15 кг, и если шкаф рассчитан на меньшую нагрузку, он может деформироваться или оторваться от стены. Всегда проверяйте максимальную нагрузку на полку и на корпус шкафа.
Шестая ошибка — покупать шкаф без учёта способа прокладки кабелей. В гараже или мастерской часто нужно заводить провода сверху или снизу, а не сзади. Если у шкафа нет соответствующих кабельных вводов, придётся сверлить корпус, что нарушает защиту от пыли и влаги.
Как рассчитать нужный размер: 4U или 6U для вашего набора оборудования
Чтобы не гадать, составьте список всего, что будет стоять в шкафу. Типовое оборудование для домашней сети или небольшой мастерской выглядит так: коммутатор (1U), патч-панель (1U), маршрутизатор (1U). Это уже 3U. Добавьте ИБП — и это ещё 1–2U. Теперь посчитайте: 3U + 1U запаса на вентиляцию и удобство = 4U. Такой расчёт показывает, что для минимального набора без ИБП достаточно шкафа 4U.
Если вы планируете установить ИБП, второй коммутатор или просто хотите иметь возможность добавить устройство без замены шкафа — берите 6U. Это даст вам 2–3 свободных юнита, которые можно использовать для кабельной организации или полки под мелкие аксессуары. Главное правило: лучше оставить 1–2U свободными, чем заполнить всё под завязку. Свободное пространство — это не роскошь, а необходимость для нормального охлаждения и обслуживания.
Приведём конкретный пример. Допустим, у вас в гараже стоит роутер, 8-портовый коммутатор и вы хотите сделать аккуратную разводку для нескольких камер. Коммутатор (1U) + патч-панель (1U) + роутер (1U) = 3U. Плюс запас 1U — итого 4U. Такой набор отлично впишется в коммуникационный шкаф настенный 4U. А если вы добавите ИБП для защиты оборудования от скачков напряжения, то потребуется уже 5–6U, и тогда стоит смотреть в сторону модели 6U.
Для более точного расчёта используйте простую формулу: сложите высоту всех устройств в юнитах, прибавьте 1U на каждые 3 устройства для вентиляции и 1U на кабельный менеджмент. Если сумма меньше или равна 4U — берите 4U, если больше — 6U. Этот метод спасёт вас от ошибок даже при нестандартном наборе оборудования. Если вы сомневаетесь в выборе, всегда можно проконсультироваться с нашим каталогом, где представлены разные варианты.

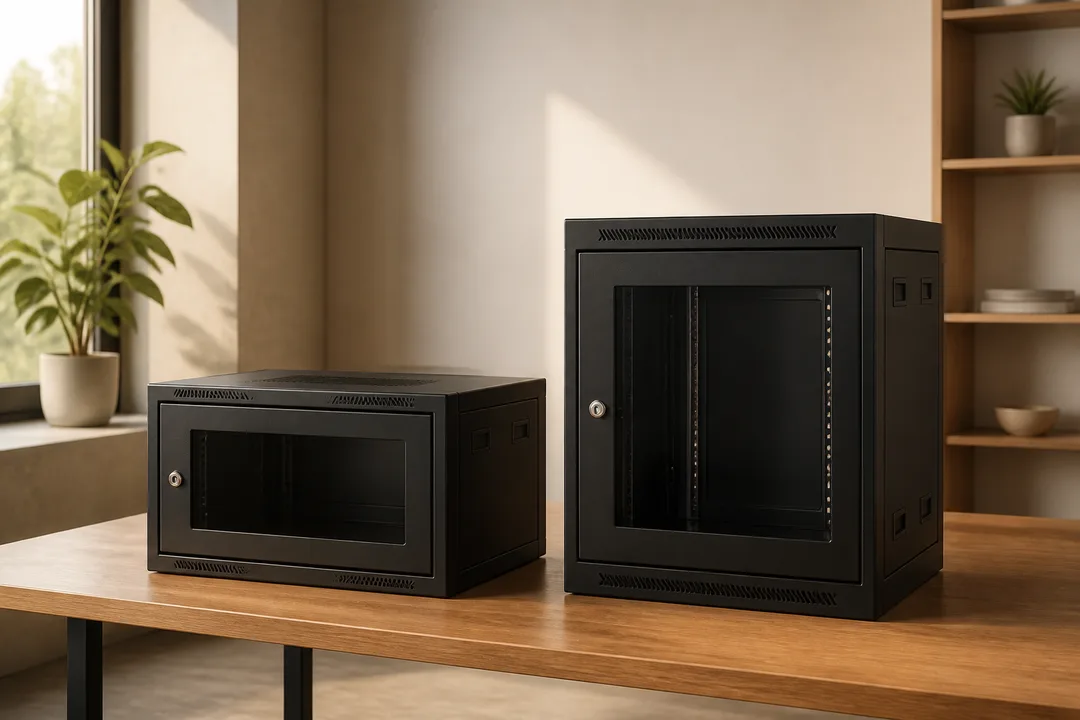

Сравнение коммуникационных шкафов 4U и 6U: таблица ключевых параметров
Чтобы быстро оценить разницу, сведём основные характеристики в таблицу. Помните, что точные значения глубины и ширины зависят от конкретной модели, но общие принципы остаются неизменными.
| Параметр | 4U | 6U |
|---|---|---|
| Высота | ~177,8 мм | ~266,7 мм |
| Количество юнитов | 4 | 6 |
| Типовой набор | Коммутатор + патч-панель + роутер | Добавляется ИБП, второй коммутатор или полка |
| Запас на расширение | Минимальный (1U) | Умеренный (2–3U) |
| Рекомендуемое место | Квартира, небольшой офис | Мастерская, гараж, где нужно больше оборудования |
Как видите, выбор между 4U и 6U — это баланс между компактностью и гибкостью. Если вы уверены в своём наборе и не планируете расширение — 4U будет элегантным решением. Если есть сомнения или хочется запаса — 6U.
Что учесть при монтаже настенного шкафа 4U или 6U в мастерской или гараже
Установка настенного шкафа в мастерской или гараже имеет свои особенности. Прежде всего, убедитесь, что стена достаточно прочная, чтобы выдержать вес шкафа с оборудованием. Гипсокартон или пустотелый кирпич могут не подойти — потребуются специальные анкеры или монтаж на металлический профиль. Для бетонной или полнотелой кирпичной стены достаточно обычных дюбелей с подходящей нагрузкой.
Второй момент — доступ к задней панели шкафа. Если вы планируете подключать кабели сзади, убедитесь, что у вас есть возможность открыть заднюю стенку или снять шкаф при необходимости. Некоторые модели имеют съёмные боковые панели, что упрощает обслуживание. В гараже, где часто бывает влажно и пыльно, обратите внимание на степень защиты шкафа — лучше выбрать модель с уплотнителями и закрытыми кабельными вводами. Подробнее о доставке и установке можно узнать на странице доставки.
Организация кабелей — ещё один важный аспект. Не стоит просто засовывать провода в шкаф и закрывать дверцу. Используйте кабельные стяжки, органайзеры и патч-панели, чтобы аккуратно распределить линии. Это не только эстетично, но и практично: вы всегда сможете найти нужный кабель, не разбирая весь узел. Для удобства можно использовать держатели для кабеля — они помогут поддерживать порядок.
И ещё один нюанс: вентиляция. В гараже или мастерской температура может сильно колебаться, особенно если помещение не отапливается. Если шкаф стоит в холодном помещении, конденсат может скапливаться внутри — выбирайте модели с вентиляционными отверстиями и, при необходимости, устанавливайте небольшой вентилятор. Если же вы монтируете шкаф в жилой комнате, перегрев менее критичен, но всё равно не стоит ставить его в закрытую нишу без доступа воздуха.
Помните о правилах безопасности: не размещайте шкаф рядом с источниками тепла или воды, а также в местах, где он может быть случайно задет. Если в гараже есть автомобиль, убедитесь, что шкаф не мешает открыванию дверей и не находится на пути движения.
Как исправить ошибку, если шкаф уже куплен и не подходит
Если вы уже купили шкаф и поняли, что он не подходит, не паникуйте. В большинстве случаев ситуацию можно исправить без кардинальных затрат.
Если 4U оказался мал, попробуйте вынести часть оборудования наружу. Например, ИБП можно поставить на полку рядом со шкафом, а в шкафу оставить только активные устройства. Также обратите внимание на компактные модели оборудования — некоторые коммутаторы и роутеры имеют уменьшенную глубину и занимают меньше места. Если же проблема в том, что не хватает именно высоты, рассмотрите возможность установки дополнительной настенной полки для части устройств.
Если 6U слишком велик, используйте свободные юниты с пользой. Поставьте полку для хранения кабелей, переходников или мелкого инструмента. Можно также установить вентилятор для активного охлаждения — это продлит срок службы оборудования. В крайнем случае, если шкаф совсем не вписывается, его можно продать или обменять, но лучше заранее всё рассчитать, чтобы не тратить время и деньги.

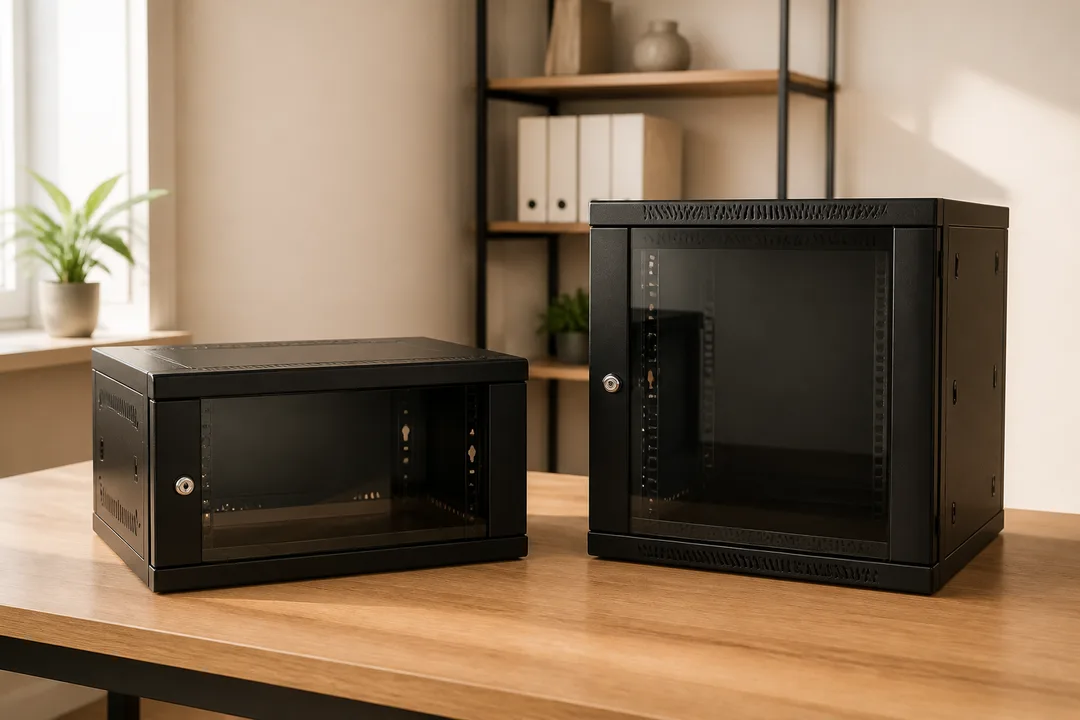

Какой шкаф выбрать под конкретные задачи: 4U или 6U
Давайте разберём несколько типовых сценариев, чтобы вам было проще примерить ситуацию на себя.
Сценарий 1: Квартира, небольшая сеть. У вас роутер, коммутатор на 5–8 портов и, возможно, патч-панель. Вы не планируете серьёзных расширений. Здесь оптимален шкаф 4U — он компактный, легко монтируется в прихожей или кладовке и не занимает много места. Высота 4U позволяет разместить 3–4 устройства с зазорами для вентиляции.
Сценарий 2: Мастерская или гараж с несколькими устройствами. Вы хотите организовать сеть для инструмента, камер и, возможно, небольшого сервера. Помимо коммутатора и роутера, планируете поставить ИБП или дополнительный коммутатор. В этом случае 6U — разумный выбор. Он даёт запас для подключения новых устройств и позволяет аккуратно распределить кабели.
Сценарий 3: Активное расширение сети. Вы постоянно добавляете новые устройства — умный дом, камеры, датчики. Тогда лучше сразу взять 6U или даже больше, чтобы не менять шкаф через полгода. Но помните, что большой шкаф требует более прочного крепления и больше места на стене.
Сценарий 4: Офис с серверным оборудованием. Если вы планируете установить сервер, сетевой накопитель (NAS) и ИБП, 6U будет минимальным разумным выбором. Серверы часто занимают 2U, NAS — 1–2U, ИБП — 1–2U, плюс вентиляция. В этом случае даже 6U может оказаться тесным, и стоит рассмотреть шкафы большего размера.
Какие параметры шкафа проверить перед покупкой
Прежде чем нажимать «купить», проверьте несколько ключевых параметров, которые часто упускают из виду.
- Глубина шкафа. Измерьте глубину самого глубокого устройства, которое будет стоять внутри, и добавьте минимум 5–7 см на кабели и удобство подключения. Если глубина шкафа меньше — оборудование не влезет или будет пережимать провода.
- Материал и качество сборки. Стальной корпус с порошковой покраской — стандарт для настенных шкафов. Обратите внимание на толщину металла — слишком тонкий лист может деформироваться под весом оборудования.
- Наличие вентиляции. Отверстия на дверце или боковых панелях — обязательное условие для активного оборудования. Если их нет, придётся сверлить самостоятельно, что не всегда удобно.
- Комплектация. В некоторых шкафах уже есть монтажные рельсы, полки и кабельные органайзеры. Уточняйте, что входит в комплект, чтобы не докупать лишнего.
- Крепёж. Убедитесь, что в комплекте есть подходящие дюбели и винты для монтажа на вашу стену. Если нет — заранее приобретите их в магазине крепежа.
- Максимальная нагрузка. Проверьте, какой вес выдерживает шкаф и его полки. Если вы планируете ставить тяжёлые ИБП, этот параметр критичен.
- Степень защиты (IP). Для гаража или мастерской с пылью и влагой выбирайте модели с IP54 или выше. Для жилых помещений достаточно IP20.
Как продлить срок службы шкафа и оборудования: эксплуатация
Правильная эксплуатация — залог долгой работы как шкафа, так и установленного в нём оборудования. Регулярно проверяйте состояние вентиляционных отверстий — они не должны забиваться пылью. Раз в полгода отключайте оборудование и продувайте шкаф сжатым воздухом или пылесосом с мягкой щёткой.
Следите за температурой внутри шкафа. Если корпус сильно нагревается, установите дополнительный вентилятор или выносной термодатчик. В холодное время года, особенно в неотапливаемом гараже, проверяйте, не скапливается ли конденсат — при необходимости используйте силикагель или обогреватель с термостатом.
Не перегружайте полки сверх допустимого веса и не нагромождайте тяжёлые устройства друг на друга. Используйте монтажные рельсы для равномерного распределения нагрузки. Также регулярно проверяйте крепление шкафа к стене — со временем дюбели могут ослабнуть, особенно если стена вибрирует от работающего инструмента.
Если вы используете шкаф для хранения инструментов или аксессуаров, не забывайте, что он предназначен для сетевого оборудования. Хранение тяжёлых предметов может повредить корпус и нарушить вентиляцию.
Частые вопросы
Какое оборудование обычно ставят в коммуникационный шкаф 4U?
В шкаф 4U обычно ставят коммутатор, патч-панель и маршрутизатор — этого достаточно для домашней сети или небольшого офиса. При аккуратном размещении можно добавить ещё одно компактное устройство, но лучше оставить 1U свободным для вентиляции. Если нужно поставить ИБП, скорее всего, понадобится 6U.
Можно ли в шкаф 6U установить больше оборудования, чем в 4U?
Да, в 6U помещается на два юнита больше, что позволяет разместить ИБП, второй коммутатор или полку для кабелей. Но важно помнить, что не только высота определяет вместимость — глубина шкафа тоже имеет значение. Убедитесь, что ваши устройства соответствуют габаритам шкафа.
Как узнать, какой глубины шкаф нужен для моего коммутатора?
Измерьте глубину коммутатора от передней панели до задней, включая разъёмы, и добавьте 5–7 сантиметров на кабели и удобство подключения. Сравните полученное значение с глубиной шкафа, указанной в характеристиках. Если глубина шкафа меньше — оборудование не влезет.
Что делать, если в шкафу 4U не хватает места для всех устройств?
Вынесите часть оборудования наружу, например, ИБП можно поставить на полку рядом со шкафом. Также замените крупные устройства на компактные модели с меньшей глубиной. Если это не помогает, придётся заменить шкаф на 6U — но лучше заранее просчитать потребности, чтобы избежать лишних трат.
Насколько важна вентиляция в настенном шкафу 4U или 6U?
Вентиляция критически важна для активного оборудования — коммутаторов, роутеров, серверов. Без отвода тепла устройства перегреваются, что снижает их производительность и срок службы. Выбирайте шкафы с вентиляционными отверстиями или предусмотрите установку вентилятора.
Можно ли вешать шкаф 6U на гипсокартонную стену?
Вес шкафа 6U вместе с оборудованием может достигать 20–30 кг, поэтому гипсокартон без усиления не подходит. Используйте специальные анкеры для гипсокартона или монтируйте шкаф на металлический профиль, который закреплён в несущей стене.
Какой шкаф выбрать, если я планирую установить сервер и ИБП?
Для сервера (обычно 2U) и ИБП (1–2U) потребуется минимум 6U, а лучше 8U, чтобы остался запас на вентиляцию и кабели. В этом случае также обратите внимание на глубину шкафа — серверы часто имеют большую глубину.
Мы надеемся, что этот разбор помог вам понять, какой шкаф — 4U или 6U — подойдёт именно для вашей ситуации. Главное — не гнаться за цифрами, а отталкиваться от своего набора оборудования и планов на будущее. Если вы уже определились, загляните в наш каталог коммуникационных шкафов — там вы найдёте аккуратные настенные модели, которые отлично впишутся в мастерскую или гараж. А если остались сомнения, посмотрите другие разделы каталога — возможно, вам пригодятся крепежи и кронштейны для надёжного монтажа. Выбирайте с умом, и ваша сеть будет работать как часы.
