Вы когда-нибудь пытались приварить небольшую деталь, придерживая её рукой в сварочной маске? Если да, то знаете: это похоже на жонглирование огнём. Деталь норовит соскользнуть, шов получается кривым, а на рукавице — лишняя прожжённая точка. Знакомая ситуация? Именно для таких моментов и существует модуль для тисков на сварочном столе — стальная пластина с крепёжными отверстиями, которая превращает обычный стол в удобное рабочее место с надёжной фиксацией деталей.
Модуль для тисков — это не просто «подставка», а ключевой элемент организации рабочего места сварщика. Он решает три главные задачи: увеличивает рабочую поверхность стола, позволяет жёстко закрепить тиски в нужном месте и защищает поверхность стола от повреждений. В этой статье мы спокойно и по делу разберём, зачем нужен модуль для тисков на сварочном столе, какие параметры действительно важны при выборе, а что — просто маркетинг, и как не ошибиться с покупкой.

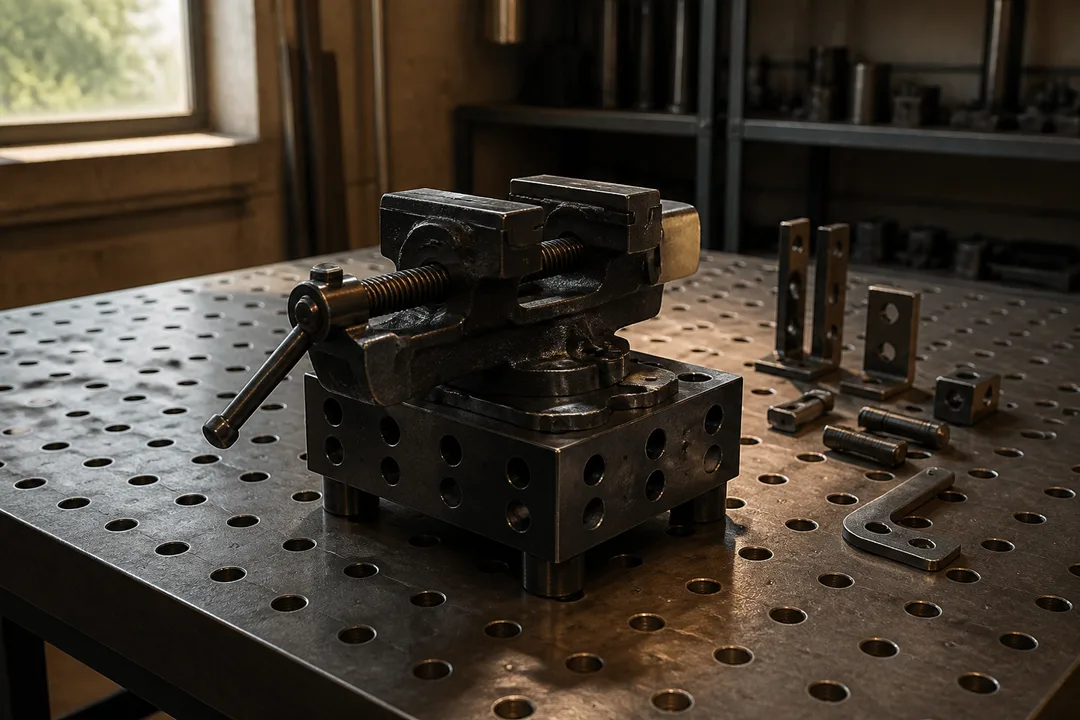

Что такое модуль для тисков и какие проблемы он решает
Модуль для тисков — это стальная пластина размером примерно 250х250х100 мм (встречаются и другие габариты), которая ставится на сварочный стол и служит промежуточным звеном между столом и тисками. На ней есть крепёжные отверстия: одни совпадают с отверстиями на столе, другие — с отверстиями на основании тисков. По сути, это переходник, который делает тиски стационарными и устойчивыми.
Главная проблема, которую решает модуль, — это неудобство работы с мелкими деталями. Когда вы варите рамку для калитки или кронштейн для полки, вам нужно одной рукой держать заготовку, другой — вести электрод, а глазами — следить за сварочной ванной. Третьей руки у вас нет. Модуль с закреплёнными тисками берёт эту функцию на себя: вы фиксируете деталь в тисках и спокойно работаете обеими руками.
Вторая задача — увеличение рабочей поверхности. Сварочный стол часто бывает занят: здесь и заготовки, и инструмент, и только что сваренная конструкция. Модуль как бы «наращивает» стол, давая дополнительную площадку для установки тисков, не мешая основной работе. Это особенно актуально для небольших мастерских, где каждый квадратный сантиметр на счету.
Наконец, модуль защищает сам стол. Тиски — инструмент массивный и жёсткий, при работе они могут царапать и деформировать поверхность стола. Модуль принимает на себя все нагрузки, а если он износится — его проще заменить, чем весь стол.
Чем модуль для тисков лучше струбцин и обычных тисков на верстаке
Многие домашние мастера годами обходятся струбцинами или старыми тисками, прикрученными к отдельному верстаку. И это работает — до определённого момента. Давайте честно сравним подходы, чтобы вы сами решили, нужен ли вам модуль.
Струбцины и прижимы — это быстро и мобильно, но у них есть слабое место: они не всегда обеспечивают жёсткую фиксацию при сварке. Тонкий лист металла под воздействием температуры может «повести», и струбцина соскочит. Кроме того, струбцины занимают место на столе и часто мешают подобраться к месту сварки с нужной стороны.
Обычные тиски на отдельном верстаке — это надёжно, но неудобно. Вам приходится переходить от верстака к сварочному столу, если нужно подогнать деталь, а потом варить. Прихватили — понесли — приварили — снова понесли. Лишние движения, лишнее время, особенно если деталей много.
Модуль с тисками на сварочном столе соединяет преимущества обоих подходов. Тиски стоят там, где вы варите, — не нужно никуда ходить. Фиксация жёсткая, как на верстаке, потому что модуль притянут к столу болтами, а тиски — к модулю. При этом модуль можно переставлять по столу, если он не закреплён намертво, или использовать несколько модулей для разных задач — например, один с тисками, другой с прижимами.
Ещё один плюс — возможность комбинировать. На модуль можно установить не только тиски, но и другие приспособления: струбцины, упоры, уголки. Это делает стол по-настоящему универсальным.
Как выбрать модуль для тисков: размер, толщина стали, крепёж
Если вы решили, что модуль вам нужен, встаёт вопрос выбора. На рынке есть несколько типоразмеров, и вот на что действительно стоит смотреть.
Размер: 250х250 или другой?
Самый распространённый размер — 250х250х100 мм. Как показывает практика, он подходит для большинства стандартных тисков, которые используют домашние мастера: слесарных с шириной губок 100–150 мм. Но перед покупкой обязательно измерьте свои тиски.
Что именно измерять? Во-первых, длину и ширину основания тисков — оно должно полностью помещаться на модуле, желательно с небольшим запасом по краям. Во-вторых, расстояние между крепёжными отверстиями на основании — оно должно совпадать с отверстиями на модуле или хотя бы позволять их совместить (иногда можно использовать только два из четырёх отверстий, но это менее надёжно).
Для массивных станочных тисков, которые весят 20–30 кг, модуль 250х250 может оказаться маловат. В этом случае стоит искать пластину большего размера или крепить тиски напрямую к столу, если он позволяет.
Толщина стали: 6 мм или 8 мм
Толщина металла — это ключевой параметр, от которого зависит жёсткость и допустимая нагрузка. В продаже чаще всего встречаются модули из стали 6 мм и 8 мм. Какой выбрать?
- 6 мм — это «золотая середина» для большинства домашних задач. Такой модуль достаточно жёсткий, чтобы держать тиски среднего размера и выдерживать нагрузки при сварке и слесарных работах. Он легче и дешевле, его проще устанавливать.
- 8 мм — выбор для тяжёлых работ: если вы регулярно варите крупные конструкции, используете мощные тиски или работаете с толстым металлом, который требует серьёзных усилий. Восьмимиллиметровая сталь меньше деформируется и обеспечивает запас прочности.
Честно говоря, для бытового использования и небольших мастерских разница между 6 и 8 мм не так критична, как может показаться. Если вы не собираетесь зажимать в тиски детали весом под сотню килограммов, 6 мм будет достаточно. Но если есть сомнения и бюджет позволяет — берите 8 мм, запас прочности не помешает.
Крепёжные отверстия: на что смотреть
Отверстия в модуле — это то, что соединяет его со столом и с тисками. Обратите внимание на:
- Диаметр отверстий — он должен соответствовать болтам, которые вы будете использовать. Обычно это отверстия под болты М8 или М10.
- Расположение — отверстия должны быть симметричными и удобными для совмещения с отверстиями на вашем столе. Если стол самодельный и отверстий в нём нет, возможно, придётся сверлить новые.
- Количество — чем больше отверстий, тем больше вариантов крепления. Некоторые модули имеют дополнительные пазы или прорези, которые позволяют регулировать положение тисков.
Важный совет: перед покупкой снимите размеры со своего сварочного стола — расстояние между отверстиями в столе, их диаметр. И сравните с характеристиками модуля. Лучше потратить 10 минут на замеры, чем потом мучиться с подгонкой.

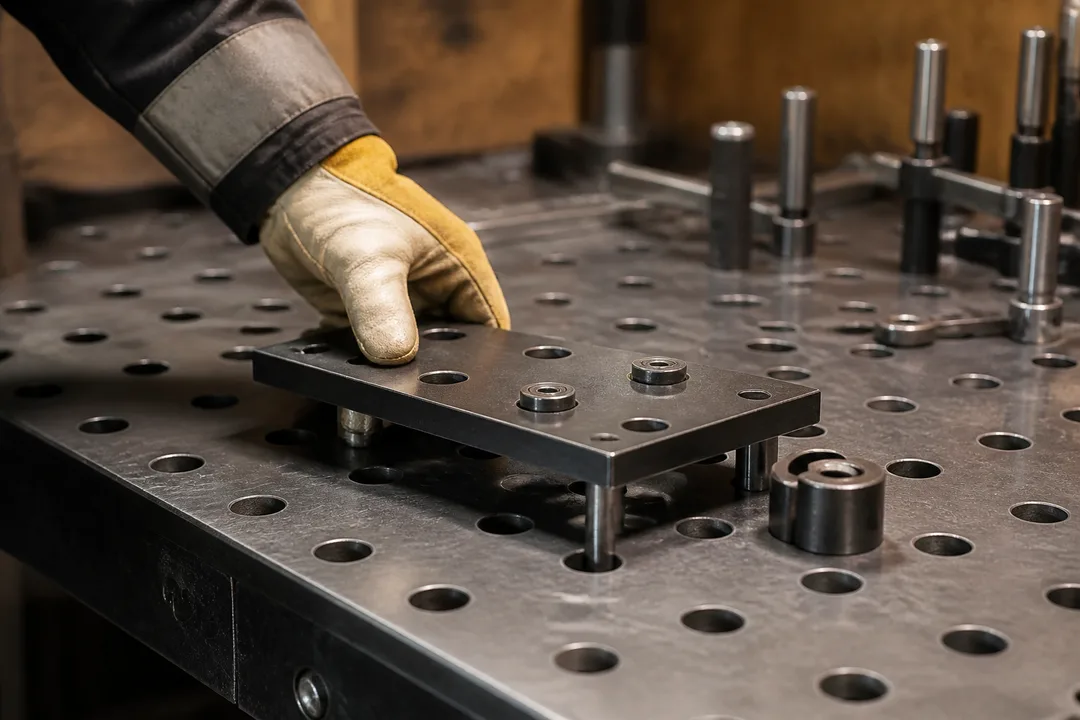

Как правильно установить модуль на сварочный стол
Установка модуля — процесс несложный, но требует внимания к деталям. Вот пошаговая инструкция, которая поможет сделать всё правильно.
- Подготовьте стол. Очистите поверхность от грязи, окалины и остатков сварки. Место установки должно быть ровным и сухим.
- Примерьте модуль. Положите его на стол и совместите отверстия. Если отверстий в столе нет или они не совпадают, отметьте места под новые отверстия.
- При необходимости просверлите отверстия. Используйте сверло по металлу подходящего диаметра. Не забудьте надеть защитные очки и закрепить стол, чтобы он не двигался.
- Закрепите модуль. Вставьте болты снизу стола (если есть доступ) или используйте гайки с шайбами. Затягивайте крепёж равномерно, чтобы избежать перекоса.
- Проверьте горизонтальность. Положите на модуль уровень. Если есть перекос, ослабьте болты, подложите тонкие шайбы и затяните снова.
- Установите тиски. Совместите отверстия на основании тисков с отверстиями на модуле и закрепите их болтами. Убедитесь, что тиски не шатаются.

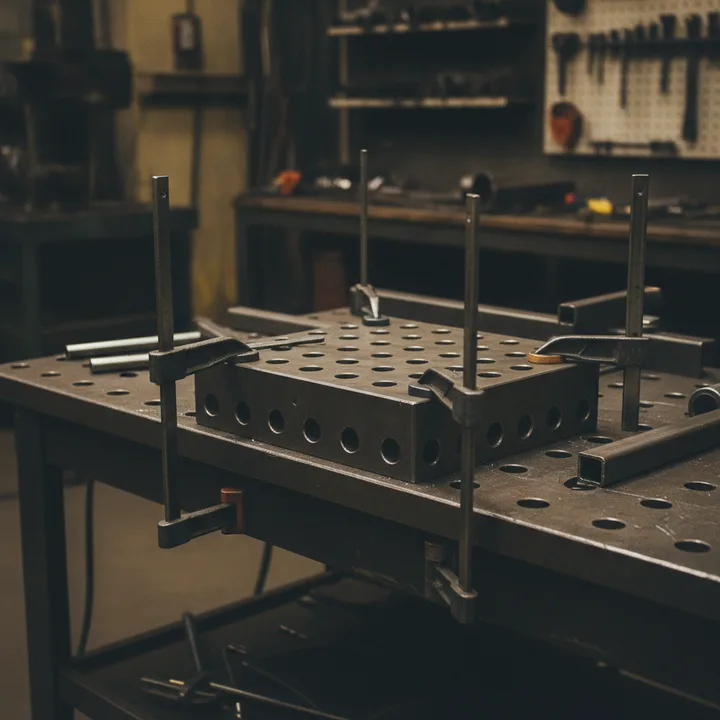

Типичные ошибки при установке — слабая затяжка болтов и перекос модуля. Если болты затянуты недостаточно, модуль будет «гулять» при работе, и вся конструкция потеряет жёсткость. Перекос же приведёт к тому, что тиски будут стоять неровно, и вы не сможете точно выставить деталь.
Ещё один момент: не забывайте про высокопрочные болты. Обычные мебельные болты могут не выдержать нагрузок при сварке. Лучше использовать крепёж класса прочности 8.8 или выше.
Какие тиски совместимы с модулем: как проверить до покупки
Модуль 250х250 мм считается универсальным, но это не значит, что он подойдёт к любым тискам. Давайте разберёмся, как проверить совместимость, чтобы не купить «кота в мешке».
Основные типы тисков
- Слесарные тиски — самый распространённый вариант для домашней мастерской. Они бывают поворотными и неповоротными. Поворотные удобны тем, что позволяют вращать деталь вокруг вертикальной оси, но у них более массивное основание.
- Станочные тиски — более точные и жёсткие, часто используются для сверлильных и фрезерных работ. Они тяжелее и требуют надёжного крепления.
- Трубные тиски — предназначены для фиксации труб и круглых деталей. У них специфическая форма губок, но основание обычно стандартное.
Как проверить совместимость
- Измерьте ширину губок. Для модуля 250х250 мм оптимальны тиски с шириной губок 100–150 мм. Более крупные тиски могут не поместиться или создать избыточную нагрузку на край модуля.
- Измерьте основание тисков. Длина и ширина основания не должны превышать размеры модуля. Желательно, чтобы оставалось 2–3 см запаса с каждой стороны.
- Проверьте расстояние между крепёжными отверстиями. Это самый критичный параметр. Расстояние между центрами отверстий на основании тисков должно совпадать (или почти совпадать) с расстоянием между отверстиями на модуле. Если оно отличается на 1–2 мм, можно попробовать рассверлить отверстия, но это уже работа.
- Оцените вес тисков. Модуль из стали 6 мм рассчитан на тиски весом до 15–20 кг. Если ваши тиски тяжелее, лучше выбрать модуль из 8 мм стали или крепить тиски напрямую к столу.
Если ваши тиски не подходят по крепёжным отверстиям, не отчаивайтесь. Можно использовать переходную пластину из толстой стали: прикрепить её к тискам, а затем к модулю. Это добавит высоты, но решит проблему совместимости.
На что обращать внимание при покупке: чек-лист и маркетинговые ловушки
Когда вы приходите в магазин или открываете сайт с модулями, глаза разбегаются. Чтобы не растеряться, держите в голове чек-лист.
Что действительно важно
- Толщина стали. Мы уже говорили: 6 мм для большинства задач, 8 мм для тяжёлых работ. Смотрите на этот параметр в первую очередь.
- Качество обработки. Модуль не должен иметь заусенцев, острых кромок и следов ржавчины. Хорошая обработка говорит о том, что производитель не экономит на качестве.
- Антикоррозийное покрытие. Сварочный цех — место агрессивное: искры, окалина, влага. Покрытие (краска, оцинковка, порошковая окраска) защищает металл от коррозии и продлевает срок службы.
- Точность изготовления. Отверстия должны быть расположены ровно, без смещений. Проверьте это визуально.
- Репутация продавца и отзывы. Почитайте, что пишут другие покупатели. Если у модуля много положительных отзывов с конкретными деталями (например, «сталь толстая, отверстия совпали»), это хороший знак.
Что чаще всего является маркетингом
- «Универсальный размер». Любой модуль универсален только в определённых пределах. Не верьте обещаниям, что он подойдёт к абсолютно любым тискам. Всегда проверяйте совместимость.
- «Сверхпрочная сталь». Любая сталь, из которой делают модули, — конструкционная, и её прочность примерно одинакова. Важна толщина, а не громкие эпитеты.
- «Для профессионалов». Этот ярлык часто вешают на товары среднего качества, чтобы оправдать цену. Профессионалам нужны те же характеристики, что и любителям: толщина, точность, обработка.
Почему не стоит гнаться за самой низкой ценой
Слишком дешёвый модуль — это, скорее всего, тонкая сталь (менее 6 мм), небрежная сварка и отсутствие антикоррозийного покрытия. Такой модуль может прогнуться под нагрузкой или быстро заржаветь, и вы заплатите дважды — сначала за него, потом за нормальный. Лучше выбрать проверенный вариант по адекватной цене.

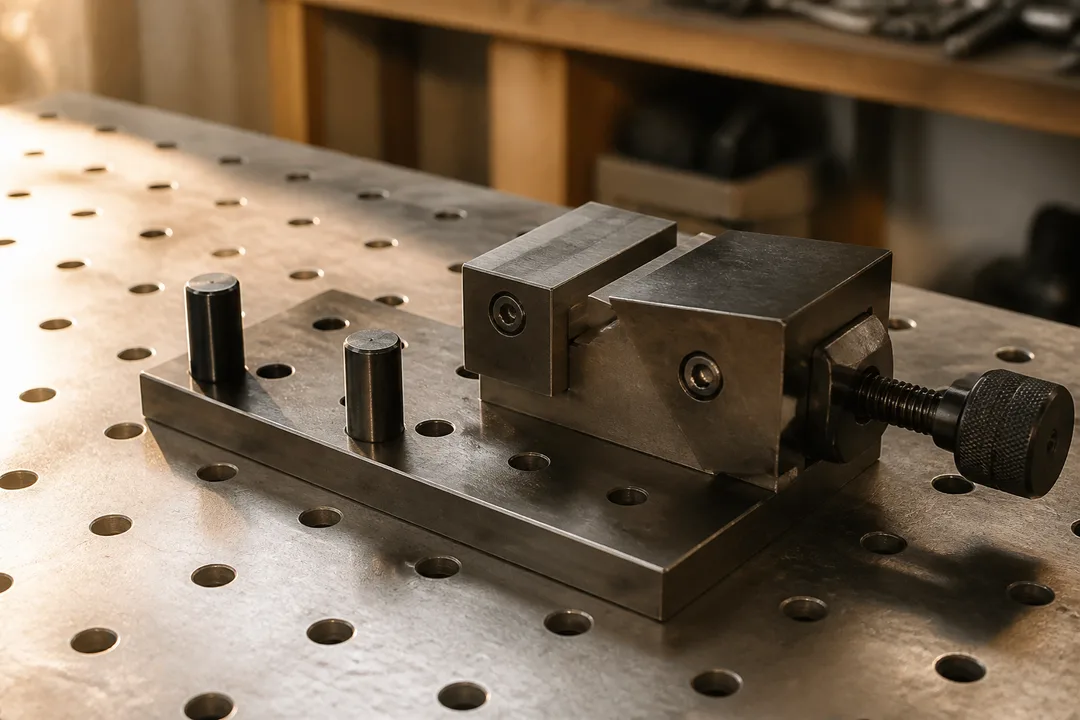

Сколько стоит модуль для тисков и где его купить
Цены на модули для тисков варьируются в зависимости от размера, толщины стали и бренда. В среднем по рынку модуль 250х250 мм из стали 6 мм стоит в диапазоне 2000–4000 рублей, из 8 мм — 4000–7000 рублей. Брендовые варианты с дополнительной обработкой могут стоить дороже.
Где покупать? Вариантов несколько:
- Маркетплейсы — большой выбор, много отзывов, но есть риск нарваться на некачественный товар от неизвестного продавца. Внимательно читайте отзывы и смотрите на рейтинг.
- Строительные и инструментальные магазины — можно посмотреть товар вживую, оценить качество. Но выбор часто ограничен.
- Специализированные магазины оснастки — здесь можно получить консультацию и найти более профессиональные варианты.
Мы в Parallels Perfect Tools предлагаем модуль для тисков размером 240х215х6 мм — компактный и надёжный вариант для домашней мастерской. Он подходит для большинства тисков и легко крепится к сварочному столу. Посмотрите его в нашем каталоге — возможно, это именно то, что вы ищете.
Если вы также хотите навести порядок в мастерской, обратите внимание на наши решения для хранения: настенный держатель для велосипеда поможет освободить место, а держатель для бумажных полотенец всегда будет под рукой.
Частые ошибки при использовании модуля и как их избежать
Даже с хорошим модулем можно наделать ошибок, которые сведут на нет все его преимущества. Вот самые распространённые.
Ошибка 1: Слишком сильная затяжка тисков
Когда вы зажимаете деталь в тисках, установленных на модуле, легко переусердствовать. Чрезмерное усилие может деформировать и деталь, и сам модуль, особенно если он из 6-мм стали. Помните: тиски должны держать деталь, а не расплющивать её.
Ошибка 2: Пренебрежение защитой поверхности
Если вы варите, зажав деталь в тисках, искры и брызги металла летят на модуль. Со временем они могут испортить покрытие. Используйте защитные экраны или просто периодически очищайте модуль от окалины.
Ошибка 3: Установка модуля на неровный стол
Если стол имеет вмятины или неровности, модуль будет стоять с перекосом. Это приведёт к тому, что тиски будут зажимать деталь неровно, и шов получится кривым. Всегда проверяйте горизонтальность.
Ошибка 4: Использование неподходящего крепежа
Болты с мелкой резьбой или из мягкой стали могут сорваться при нагрузке. Используйте высокопрочные болты и гайки, и не жалейте шайб — они распределяют нагрузку и предотвращают повреждение отверстий.
Как ухаживать за модулем, чтобы он служил долго
Модуль для тисков — это инструмент, который при правильном уходе прослужит не один год. Вот несколько простых правил.
- Регулярно очищайте модуль от грязи, окалины и остатков флюса. Для этого подойдёт металлическая щётка или ветошь.
- Следите за покрытием. Если краска или покрытие повреждены, зачистите это место и покрасьте, чтобы не пошла ржавчина.
- Смазывайте крепёжные отверстия. Это защитит их от коррозии и облегчит демонтаж, если понадобится переставить модуль.
- Храните модуль в сухом месте, если он не установлен на столе. Можно смазать его тонким слоем машинного масла.
Уход за модулем во многом похож на уход за другим инструментом — например, за насадками для болгарки. Если вы хотите, чтобы ваша оснастка служила дольше, загляните в нашу статью о том, как ухаживать за насадками для болгарки.
Частые вопросы
Подойдёт ли модуль 250х250 мм для моих тисков?
Скорее всего, да, если ваши тиски — стандартные слесарные с шириной губок до 150 мм. Проверьте расстояние между крепёжными отверстиями на основании тисков и сравните с отверстиями на модуле — они должны совпадать или быть близкими. Если тиски массивные, лучше выбрать модуль из 8-мм стали.
Какая толщина стали лучше — 6 мм или 8 мм?
Для большинства домашних задач достаточно 6 мм, но 8 мм даёт больший запас прочности и лучше подходит для тяжёлых работ. Если вы сомневаетесь, выбирайте 8 мм — переплата небольшая, а уверенность в надёжности крепления дороже.
Можно ли установить модуль на самодельный сварочный стол?
Да, можно, если поверхность стола ровная и вы можете просверлить в ней отверстия под крепёж. Главное — использовать высокопрочные болты и убедиться, что стол выдержит нагрузку. Если стол сделан из тонкого металла, модуль может его деформировать.
Чем модуль для тисков лучше обычных струбцин?
Модуль обеспечивает более жёсткую и стабильную фиксацию, что особенно важно при сварке, когда деталь может «повести» от нагрева. Струбцины быстрее переставляются, но не дают такой надёжности. Кроме того, модуль увеличивает рабочую поверхность стола.
Нужно ли сверлить дополнительные отверстия в сварочном столе для установки модуля?
Если в столе уже есть отверстия, которые совпадают с отверстиями модуля, сверлить ничего не нужно. Если совпадения нет, придётся просверлить новые отверстия. Это несложно, главное — правильно разметить и использовать сверло по металлу.
Какой вес выдерживает модуль для тисков?
Точных цифр нет, но модуль из стали 6 мм с тисками среднего размера спокойно выдерживает вес деталей до 15–20 кг. Модуль из 8 мм — больше. Однако многое зависит от качества крепления к столу и равномерности нагрузки.
Надеемся, эта статья помогла вам разобраться, зачем нужен модуль для тисков на сварочном столе и как выбрать подходящий. Если вы ищете надёжный и недорогой вариант для своей мастерской, загляните в наш каталог — там вы найдёте модуль для тисков, а также другие полезные приспособления для организации рабочего места. Мы всегда рады помочь советом, чтобы ваша работа была удобной и безопасной.
