Повесить наружный блок на стену — задача не про силу рук, а про расчёт: сколько весит блок, из чего стена, чем крепить и как погасить вибрацию. Если пропустить хотя бы один из этих шагов, блок рано или поздно начнёт гудеть, перекашиваться или, в худшем случае, поедет вниз вместе с кронштейном.
Монтаж наружного блока на стену — это последовательность из восьми шагов: оценка стены, выбор места, расчёт нагрузки, подбор крепежа, подготовка и разметка, установка кронштейна, монтаж блока с виброопорами и проверка. Каждый шаг занимает от десяти минут до часа, но пропуск любого из них обходится дороже, чем сама работа.
В этой статье — спокойный разбор без страшилок и без «секретов профессионалов». Только то, что вы можете проверить сами: как читать паспорт блока, как отличить несущую стену от пустотелой, какой крепёж держит, а какой имитирует крепление, и где именно стоит остановиться и позвать монтажника.

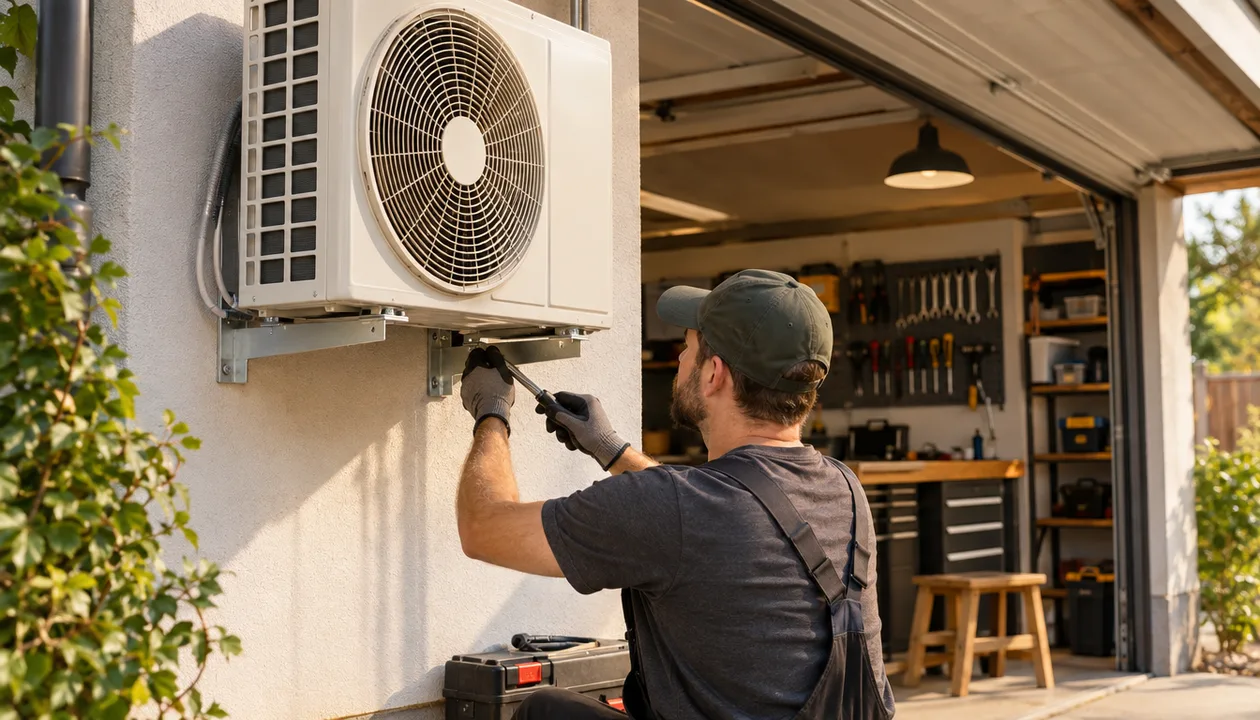

Что такое наружный блок и зачем его монтировать на стену в мастерской или гараже
Наружный блок — это вынесенная часть оборудования, которая работает на улице: компрессорно-конденсаторный модуль сплит-системы, приточная или вытяжная установка, тепловой насос. В мастерской и гараже его вешают на стену, чтобы освободить пол и защитить оборудование от случайных ударов тележкой или упавшим инструментом.
Какие устройства вешают на стену
Самый частый гость на стене гаража — наружный блок сплит-системы: та самая коробка с вентилятором, которая гудит за окном. Реже на стену крепят блоки приточно-вытяжной вентиляции, компактные осушители воздуха и тепловые насосы для обогрева мастерской. Принцип крепления у них общий: два кронштейна-уголка, закреплённые в стену, и площадка под сам блок.
Почему не на пол
Пол в гараже — это место, куда падает всё: от болгарки до ведра с саморезами. Блок на полу занимает полезную площадь, собирает пыль, металлическую стружку и риск получить удар. На стене он защищён, обдувается со всех сторон и не мешает проходу.
Есть и второй аргумент: наружный блок должен выбрасывать тёплый воздух на улицу, а не греть сам себя в замкнутом углу. Стена снаружи — естественное место для теплообмена.
Что нужно проверить до того, как брать перфоратор
- Материал стены. Бетон, полнотелый кирпич, газобетон, дерево — от этого зависит весь крепёж.
- Доступ для обслуживания. К блоку нужно подходить для чистки фильтров и проверки фреоновых трасс.
- Свободное пространство вокруг. Блоку нужен зазор для забора и выброса воздуха.
- Отсутствие помех. Блок не должен перекрывать окно, дверь, вентиляционную решётку или соседский балкон.
Если вы обустраиваете мастерскую целиком, полезно заранее подумать, где будет храниться инструмент: статья про то, что повесить на стену гаража, помогает спланировать стены до того, как вы начнёте сверлить.
Оценка стены и выбор места под монтаж наружного блока
Место под блок выбирают по трём критериям сразу: прочность стены, удобство обслуживания и отсутствие конфликтов с соседями. Красивое место над входом часто оказывается худшим — там сквозняк, косой дождь и не подойти с лестницей.
Как определить материал стены
Постучите по стене: глухой звук — бетон или полнотелый кирпич, гулкий — пустотелый кирпич или газобетон, звонкий и «тёплый» — гипсокартон на каркасе. Если стена оштукатурена, а вы не уверены в основе, просверлите пробное отверстие тонким сверлом и посмотрите на стружку: серая пыль — бетон, красная крошка — кирпич, белая мягкая — газобетон.
Что делать со старой кладкой
В старых домах кирпич часто держится на честном слове: швы выкрошены, есть трещины. Сверлить в пустошовку или в трещину — значит крепить блок к отдельным кирпичам, а не к стене. Подробный разбор — в материале про кирпичную стену в старом доме: там объясняется, где сверлить безопасно, а где лучше поискать другое место.
Как выбрать высоту и сторону
- Высота. Блок вешают так, чтобы до него дотягивался человек со стремянки, но не доставал случайный прохожий.
- Сторона. Если это квартира, блок обычно ставят под окном или на боковой стене — так меньше конфликтов с соседями.
- Ветер и осадки. Открытая наветренная сторона — плохой выбор: косой дождь залетает в вентилятор, а зимой блок заносит снегом.
- Доступ. Оставьте минимум полметра перед блоком, чтобы можно было снять кожух и почистить теплообменник.
Когда место придётся согласовывать
Если вы живёте в многоквартирном доме, установка наружного блока на фасад затрагивает общее имущество. В большинстве случаев нужно письменное согласие управляющей компании или ТСЖ, а иногда — и соседей. Разбор типичных ситуаций — в статье про балкон и внешний блок сплит-системы: там про то, где вешать, как крепить и как не поссориться с соседями.

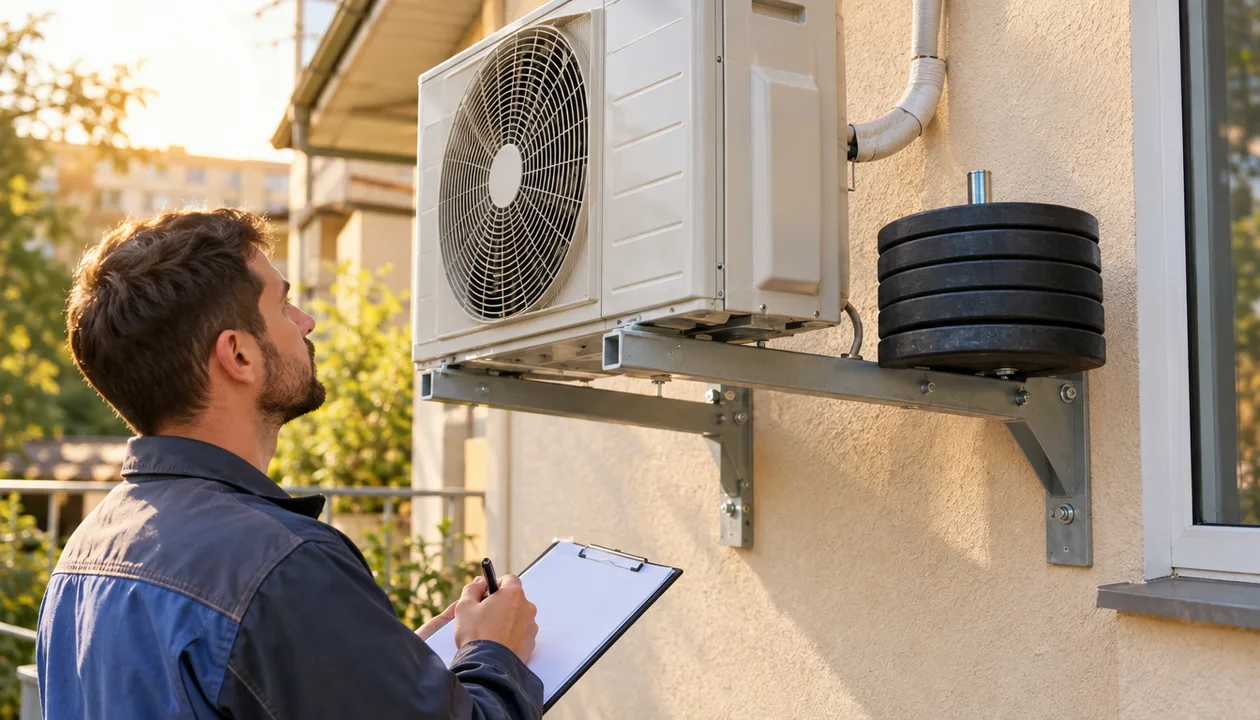

Расчёт нагрузки: какой вес выдержит кронштейн для наружного блока
Кронштейн должен держать не только вес блока, но и вес самого кронштейна, крепежа, вибрации и ветрового давления. Запас прочности — не паранойя, а нормальная инженерная привычка: блок, который висит на пределе, рано или поздно даст трещину в крепеже.
Откуда брать цифры
Вес блока указан в паспорте или на шильдике. Для бытовой сплит-системы это обычно от 25 до 45 кг, для полупромышленной — заметно больше. К этому весу добавьте массу кронштейнов (обычно 3–6 кг на пару) и крепежа. Дальше умножайте на коэффициент запаса: для настенного блока разумно брать двойной запас по статической нагрузке.
Почему нельзя считать «на глаз»
Вибрация от компрессора — это динамическая нагрузка, которая работает как микроудары. Если крепёж подобран впритык, он постепенно расшатывает отверстие, и блок начинает «играть». Подробный разбор того, как подобрать кронштейн по весу блока, — в статье про запас прочности кронштейна.
Что делать с тяжёлыми блоками
- Распределяющая пластина. Металлическая пластина между кронштейном и стеной разносит нагрузку на большую площадь.
- Дополнительные точки крепления. Четыре анкера вместо двух снижают нагрузку на каждый.
- Третий кронштейн. Для длинных блоков иногда ставят три опоры вместо двух — это уменьшает прогиб.
Шпаргалка по запасу
| Вес блока | Что подойдёт по крепежу | На что обратить внимание |
|---|---|---|
| До 30 кг | Анкер 10×100 мм в бетон, 2 точки | Зазор для обслуживания |
| 30–50 кг | Анкер 12×120 мм или химический анкер | Виброопоры обязательны |
| 50–80 кг | Химический анкер, 4 точки крепления | Распределяющая пластина |
| Больше 80 кг | Расчёт под конкретную стену | Лучше привлечь монтажника |

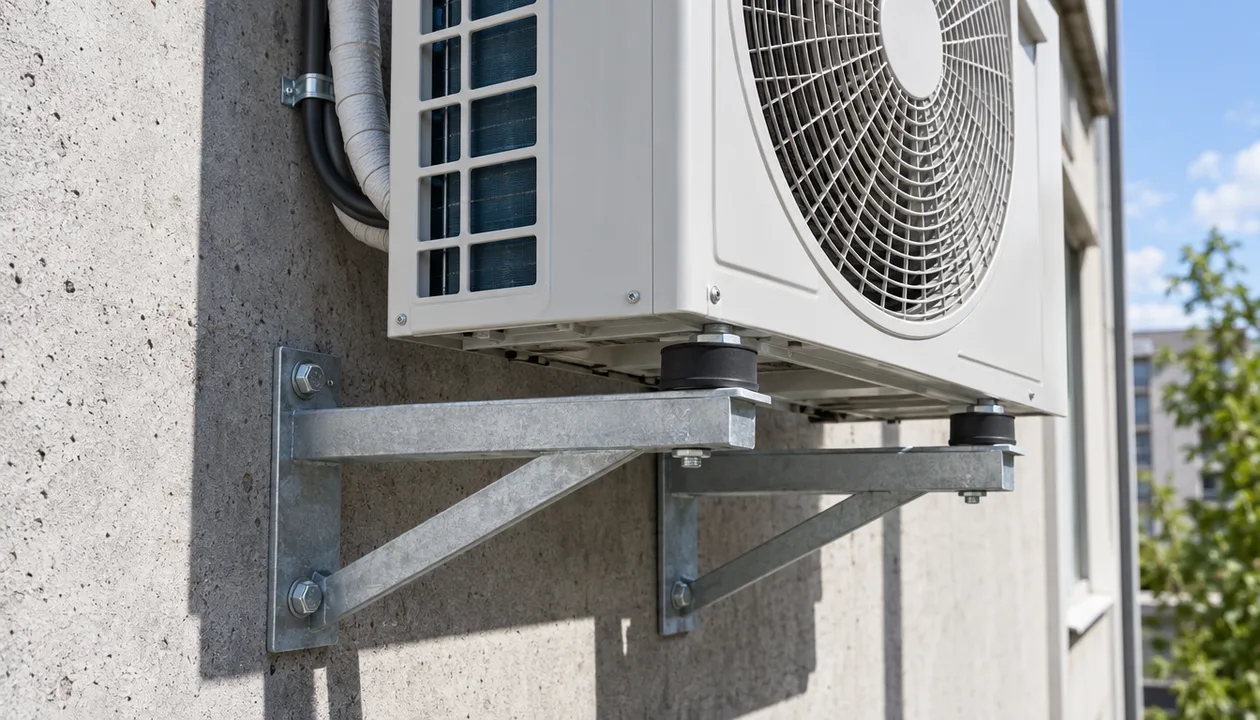

Выбор крепежа для монтажа наружного блока на стену
Крепёж выбирают по материалу стены, а не по цене. Один и тот же анкер, который идеально держит в бетоне, в пустотелом кирпиче может вырваться вместе с куском кладки.
Анкерные болты
Для бетона и полнотелого кирпича — классика. Анкер расклинивается внутри отверстия и держит за счёт распора. Важно сверлить строго по диаметру анкера: отверстие на миллиметр больше — и распор уже не тот.
Химический анкер
Для пустотелых и пористых оснований — газобетона, пустотелого кирпича, старой кладки с трещинами. Клей заполняет пустоты и схватывается вместе с основанием. Минус один: нужно время на полимеризацию, и в это время блок трогать нельзя.
Дюбель-гвозди
Подходят только для лёгких блоков и плотных оснований. Для наружного блока сплит-системы это плохой выбор: вибрация быстро разбивает пластик дюбеля, и крепление слабеет.
Шурупы по дереву
Для деревянных стен — длинные шурупы с шестигранной головкой, обязательно с шайбой. Длина — не меньше двух толщин бруса или доски, в которую вы вкручиваете.
Сравнение крепежа
| Тип крепежа | Для какой стены | Срок полимеризации | Когда не подойдёт |
|---|---|---|---|
| Анкерный болт | Бетон, полнотелый кирпич | Нет | Пустотелый кирпич, газобетон |
| Химический анкер | Газобетон, пустотелый кирпич, старая кладка | От нескольких часов | Монтаж «сегодня и сразу» |
| Дюбель-гвоздь | Плотный бетон под лёгкий блок | Нет | Тяжёлый блок, вибрация |
| Шуруп по дереву | Деревянная стена, брус | Нет | Тонкая обшивка, гипсокартон |
Если вы подбираете крепёж под разные задачи, стоит заглянуть в раздел крепежа и кронштейнов: там собраны анкеры, дюбели и уголки, которые не подведут при монтаже наружного блока.
Подготовка стены и разметка перед установкой кронштейна
Перед разметкой стену очищают от пыли и рыхлых участков, а если используется химический анкер — обезжиривают. Пыль и жир — главные враги сцепления: на них клей не держится, а анкер садится неплотно.
Очистка поверхности
Снимите старую краску, если она отслаивается. Пройдитесь щёткой по бетону и кирпичу. Пыль из отверстий выдуйте грушей или пропылесосьте — это не формальность, а условие нормального сцепления. Как правильно обезжиривать разные поверхности, разобрано в статье про обезжиривание стены перед монтажом.
Разметка по уровню
- Приложите кронштейн к стене и отметьте верхние отверстия.
- Проверьте горизонталь по уровню — перекос даст нагрузку на один кронштейн.
- Отметьте нижние отверстия и перепроверьте расстояние между ними.
- Просверлите отверстия строго перпендикулярно стене.
Выбор сверла
Диаметр сверла должен точно совпадать с диаметром анкера. Для бетона — бур с победитовой напайкой, для кирпича — тот же бур, но без удара на последних миллиметрах, чтобы не разбить отверстие. Глубина — на пару сантиметров больше длины анкера, чтобы пыль не мешала посадке.

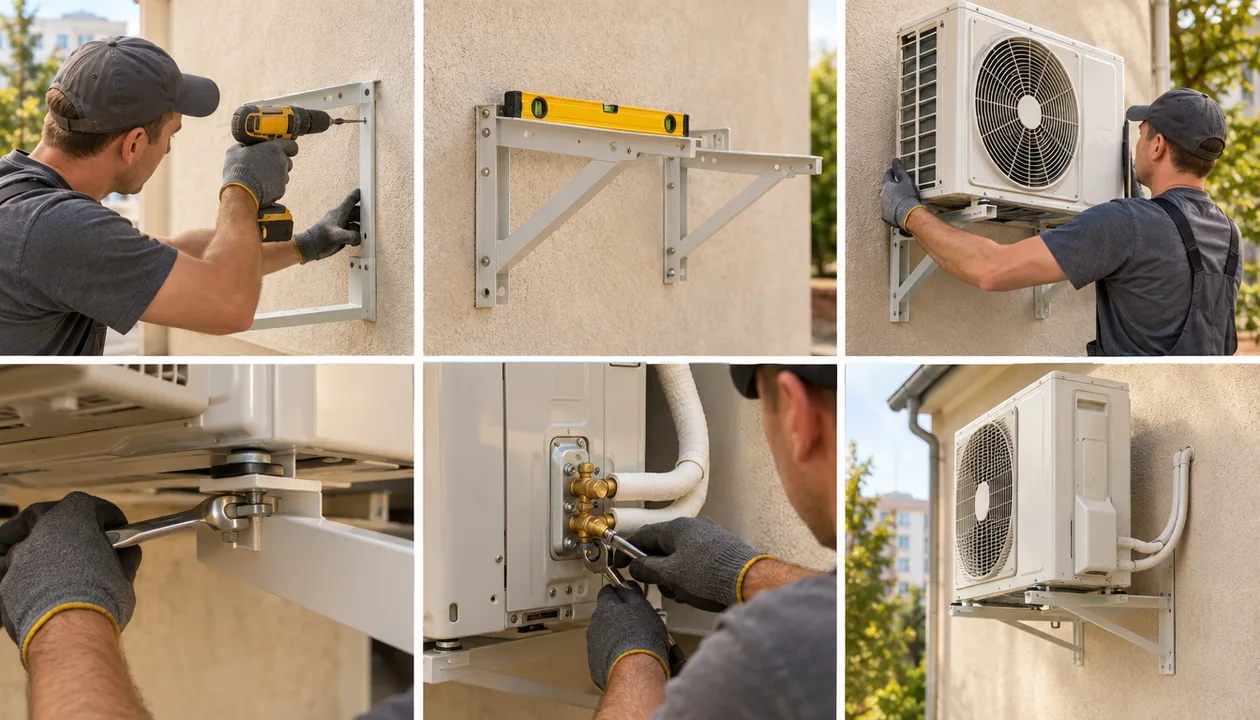

Пошаговый монтаж наружного блока на стену
Монтаж наружного блока на стену идёт сверху вниз: сначала кронштейны, потом виброопоры, потом блок. Не затягивайте анкеры до конца сразу — сначала выставьте кронштейны по уровню, потом дотяните.
Шаг 1. Крепление кронштейнов
Вставьте анкеры в отверстия, наживите кронштейны и проверьте уровень в двух плоскостях: горизонталь и отступ от стены. Если один кронштейн выше другого, блок ляжет с перекосом, и вибрация усилится.
Шаг 2. Финальная затяжка
Затяните анкеры крест-накрест, как колёсные болты: это равномерно распределит нагрузку. Проверьте, что кронштейн не шатается и не касается стены всей плоскостью.
Шаг 3. Виброопоры
Поставьте резиновые или полимерные прокладки между кронштейном и блоком. Это тот самый шаг, который отличает тихий блок от гудящего.
Шаг 4. Подъём и фиксация блока
Блок поднимают вдвоём: один держит, второй заводит крепёж. Закрепите блок на кронштейнах штатными болтами, не затягивая до конца, выставьте по уровню и только потом дотяните.
Шаг 5. Проверка
Покачайте блок рукой — он не должен двигаться относительно кронштейна. Проверьте зазоры до стены и до соседних конструкций. Убедитесь, что дренаж и трассы не пережаты.
Если вы одновременно решаете задачу с инструментом, посмотрите на стеллаж металлический для гаража настенный — он крепится по тем же принципам, что и кронштейн под блок, и разгружает пол.
Защита от вибрации и шума при монтаже наружного блока
Вибрация наружного блока передаётся на стену и превращает её в большой динамик. Гасят её виброопорами и правильной развязкой: блок не должен касаться стены ничем, кроме кронштейнов через прокладки.
Где ставить виброопоры
- Между кронштейном и стеной. Резиновая прокладка под пяткой кронштейна.
- Между кронштейном и блоком. Основное место гашения — здесь вибрация компрессора уходит в резину, а не в металл.
- Под трубки и трассы. Чтобы они не звенели о стену.
Что проверить после монтажа
Включите блок и послушайте. Гул, который слышно в соседней комнате, — признак жёсткой связи со стеной. Подробный разбор причин и решений — в статье про вибрацию наружного блока.
Тонкая стена — отдельная история
Если стена тонкая или каркасная, вибрация уходит в конструкцию целиком. Здесь помогают дополнительные прокладки, разнос кронштейнов и, иногда, перенос блока на отдельную опору.
Типичные ошибки и техника безопасности при монтаже наружного блока
Большинство проблем с наружным блоком — не заводской брак, а ошибки монтажа: короткий анкер, крепление в пустошовку, отсутствие виброопор, работа на высоте без страховки.
Ошибки, которые видно сразу
- Короткий или тонкий анкер. Не держит динамическую нагрузку.
- Крепление в пустотелый кирпич без химического анкера. Анкер вырывается вместе с кладкой.
- Отсутствие виброопор. Блок гудит на всю стену.
- Перекос кронштейнов. Нагрузка идёт на один уголок.
- Блок вплотную к стене. Нет зазора для воздуха и обслуживания.
Ошибки, которые проявятся позже
- Сверление в трещину или пустошовку. Через сезон крепёж ослабнет.
- Экономия на крепеже. Разница в цене анкера и дюбель-гвоздя — копейки, а разница в надёжности — принципиальная.
- Игнорирование дренажа. Конденсат должен уходить, а не капать на стену.
Техника безопасности
- Работайте на высоте со страховкой и устойчивой опорой.
- Отключайте питание перед работой с электрикой.
- Не поднимайте блок в одиночку — минимум два человека.
- Не работайте с фреоновыми трассами без опыта: это отдельная квалификация.
- Если сомневаетесь в стене или высоте — зовите монтажника.
Для тех, кто параллельно обустраивает мастерскую, пригодится модуль для тисков — он крепится на стол и держит заготовку при сборке кронштейнов и рам.
Частые вопросы
Можно ли крепить наружный блок на гипсокартонную стену?
Нет, на гипсокартон вешать наружный блок нельзя — он не выдержит ни веса, ни вибрации. Если стена каркасная, кронштейн крепят к несущему каркасу или к закладной балке, а лучше — выносят блок на отдельную опору.
Какой анкер лучше для кирпичной стены старого дома?
Для старой кладки надёжнее химический анкер: он заполняет пустоты и трещины, где механический распор не работает. Если кирпич полнотелый и швы целые, подойдёт обычный анкерный болт достаточной длины.
Нужно ли разрешение на установку наружного блока на фасад?
В многоквартирном доме фасад — общее имущество, поэтому согласие управляющей компании или ТСЖ обычно требуется. В частном доме разрешение не нужно, но стоит учитывать интересы соседей по участку.
Как уменьшить шум от наружного блока, если стена тонкая?
Поставьте виброопоры между кронштейном и блоком и между кронштейном и стеной. Если стена каркасная, помогает разнос кронштейнов и перенос блока на отдельную опору, не связанную с домом.
Что делать, если блок вибрирует после монтажа?
Проверьте затяжку крепежа, наличие виброопор и зазоры до стены. Часто причина в перекосе кронштейнов или в том, что блок касается стены или трасс. Если после проверки гул остался, смотрите материал про вибрацию наружного блока.
Можно ли монтировать наружный блок зимой?
Монтаж возможен, но с оговорками: химический анкер требует положительной температуры, а сам блок нельзя запускать на охлаждение в мороз. Если планируете ставить зимой, выбирайте механический крепёж и отложите пуск до тепла.
Чем отличается монтаж наружного блока на бетон и на газобетон?
На бетон ставят механический анкер, на газобетон — химический или специальный анкер для газобетона. В газобетоне механический распор почти не держит, поэтому крепёж подбирают под пористое основание.
Сколько времени занимает монтаж наружного блока на стену?
Само крепление кронштейнов и установка блока занимают несколько часов. Если добавляется химический анкер, к этому прибавляется время на полимеризацию. Подключение трасс и электрики — отдельный этап, который лучше доверить специалисту.
