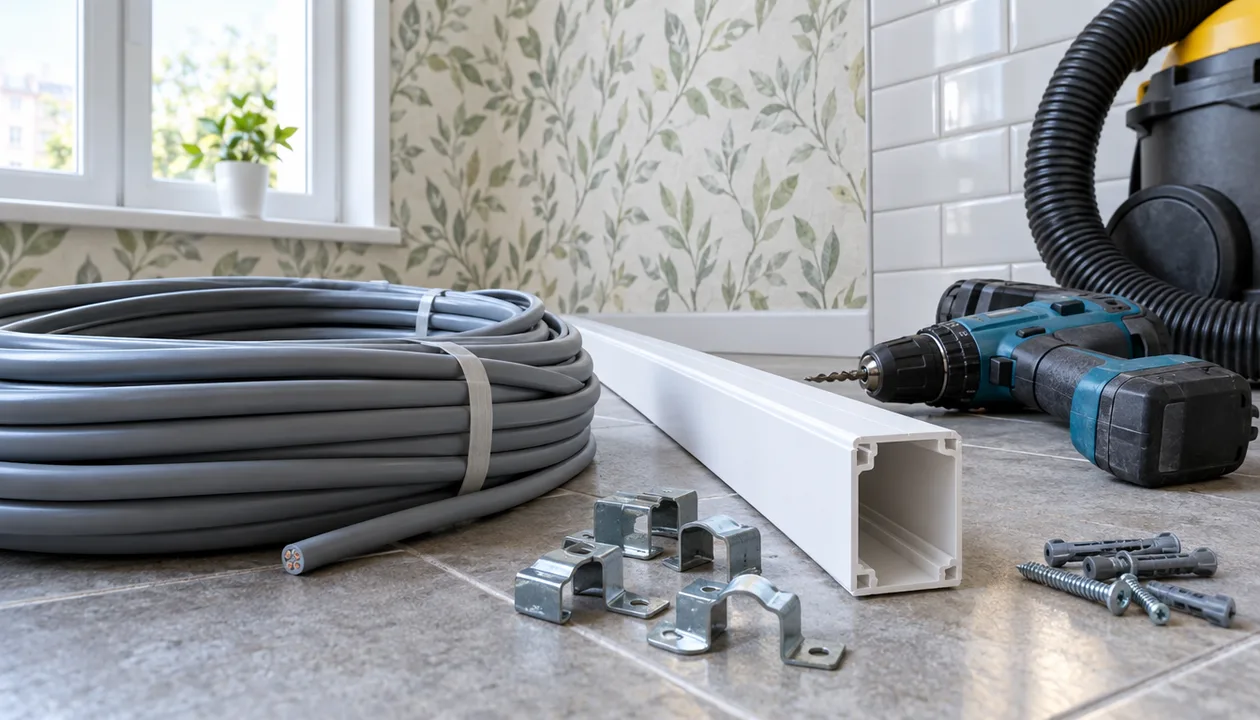

Ремонт закончен, обои поклеены, плитка на месте — а розетки в мастерской так и не появились. Прокладка кабеля после ремонта как раз об этом: нужно провести линию, не поднимая облако пыли и не оставив следов на свежей отделке. Разберём по шагам, как выбрать трассу, способ и крепёж, чем штробить с минимальным мусором и как в итоге получить аккуратную, ремонтопригодную линию.
Сразу главное: если отделка уже готова, у вас два пути — открытая прокладка в кабель-канале или гофре и скрытая в штробе с заделкой. Первый вариант быстрее, дешевле и не оставляет пыли, второй аккуратнее на вид, но требует штробления и последующей шпаклёвки. Выбор зависит от материала стен, требований к внешнему виду и того, сколько времени вы готовы потратить.
Дальше — по порядку: от планирования трассы до хранения кабеля, чтобы он не путался под ногами. По ходу разберём, где нужен пылеотвод, какой крепёж держит в бетоне и почему иногда разумнее отступить от «идеальной» скрытой линии в пользу практичной открытой.

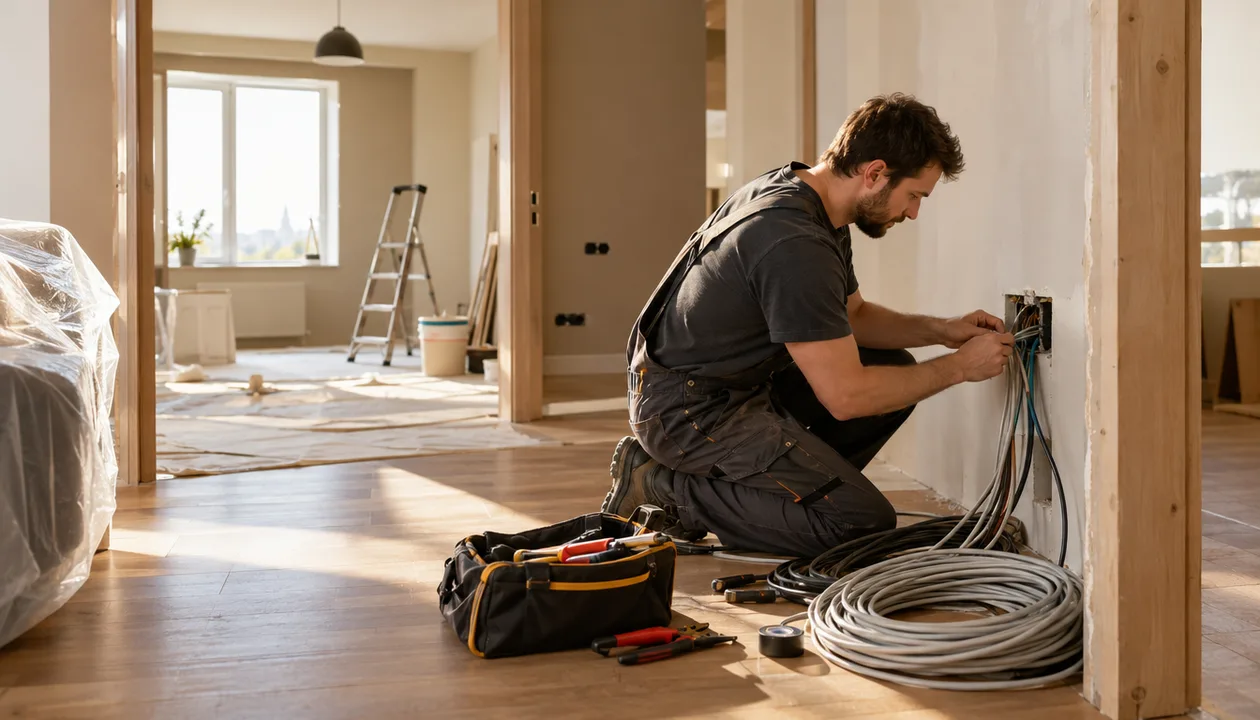

Почему прокладка кабеля после ремонта — отдельная задача
Потому что чистовой ремонт уже сделан, и любая ошибка видна. В отличие от чернового этапа, когда стены открыты и можно свободно вести трассы, после ремонта вы работаете вокруг готовой отделки — и цена ошибки выше. Просверлили не там, где надо, — осталась дырка в кафеле или обоях. Перепутали глубину штробы — задели соседнюю линию. Не рассчитали длину — тянете кабель через всю мастерскую.
Что меняется, когда отделка уже готова
На черновом этапе вы свободно сверлите, штробуете и прокладываете — никто не заметит. После ремонта каждый лишний сантиметр штробы придётся аккуратно заделать, зашпаклевать и подкрасить в тон. Поэтому планирование трассы выходит на первое место: сначала на бумаге или прямо на стене мелом, потом инструмент.
Второй момент — пыль. Штробление бетона или кирпича даёт очень мелкую взвесь, которая оседает тонким слоем на всех поверхностях. Если в мастерской уже стоят стеллажи, лежит инструмент, висит что-то на стенах — всё это придётся укрывать или потом отмывать. О том, как это связано с общим порядком работ, хорошо видно в материале про черновую отделку своими силами — там про то, почему пыль решает больше, чем скорость.
Где чаще всего ошибаются домашние мастера
- Ведут трассу «по прямой», не проверяя, что за стеной — и попадают в уже существующую линию или трубу.
- Забывают про запас длины: кабель натянут как струна, и при первой же перекоммутации не хватает пары сантиметров.
- Крепят редко, «чтобы не сверлить лишнего», и кабель провисает.
- Оставляют острые углы на поворотах, где изоляция со временем перетирается.
- Начинают штробить без пылеотвода и потом неделю выметают пыль из углов.
Что решить до первого отверстия
- Куда именно придут розетки и выключатели — отметьте точки на стене.
- Где будет ввод кабеля в помещение и как он войдёт: через гильзу, гофру, кабель-канал.
- Какой способ прокладки вы выбираете для каждого участка — где-то скрытый, где-то открытый.
- Чем будете штробить и как соберёте пыль.
- Какой крепёж подойдёт под ваш материал стен.
Когда эти пять пунктов закрыты, работа превращается в спокойную последовательность действий, а не в импровизацию с риском испортить отделку.
Способы прокладки кабеля в мастерской или гараже
Способов три: открытый, скрытый и комбинированный. Открытый — кабель идёт по поверхности стены, потолка или пола в кабель-канале, гофре или на клипсах. Скрытый — линия уходит в штробу и заделывается. Комбинированный — часть трассы прячется, часть остаётся снаружи, и это самый частый вариант в реальной мастерской.
Открытая прокладка: просто, ремонтопригодно, без пыли
Кабель укладывается в пластиковый кабель-канал, гофрированную трубу или крепится клипсами и скобами прямо к стене. Главный плюс — никакого штробления, а значит, ни пыли, ни заделки, ни мокрых работ. Если понадобится заменить участок или добавить отвод, вы просто открываете крышку канала и работаете.
Минус — заметность. В гараже или мастерской это обычно не проблема: там ценят функциональность. В жилой комнате открытый кабель-канал может выбиваться из интерьера, хотя подбор под цвет стены или плинтуса решает большую часть вопроса.
Скрытая прокладка: аккуратно, но с грязной работой
Кабель укладывается в штробу — канавку, прорезанную в стене, — обычно в гофре, а сверху штроба заделывается штукатуркой или шпаклёвкой. На выходе получается ровная стена без видимых линий. Это лучший вариант для жилых помещений и для тех мест, где важна эстетика.
Плата за аккуратность — пыль и время. Штробление — самая грязная часть работы, и именно здесь решает пылеотвод. Кроме того, скрытая линия хуже ремонтируется: чтобы добраться до кабеля, придётся снова вскрывать стену.
Комбинированный вариант: берём лучшее от обоих
На практике чаще всего делают так: от щитка до мастерской линия идёт открыто в гофре по потолку или вдоль плинтуса, а внутри самой мастерской, где стены уже отделаны под чистовую, — скрыто в штробе. Или наоборот: скрывают только вертикальные участки, а горизонтальные ведут в кабель-канале под цвет стены.
Что влияет на выбор
- Материал стен: в бетоне штробить тяжело и пыльно, в гипсокартоне скрытая прокладка делается иначе — кабель просто протягивают внутри каркаса.
- Требования к виду: в жилой комнате скрытая линия почти всегда предпочтительнее.
- Бюджет времени: открытая прокладка делается за вечер, скрытая — за несколько дней с учётом заделки и сушки.
- Ремонтопригодность: открытую линию обслуживать проще.
Если сравнивать по ключевым критериям, картина такая:
| Критерий | Открытая прокладка | Скрытая прокладка |
|---|---|---|
| Пыль при монтаже | Минимум, только от сверления крепежа | Много, если штробить без пылеотвода |
| Внешний вид | Заметна, маскируется кабель-каналом под цвет стены | Не видна после заделки |
| Время на работу | Один вечер на комнату | Несколько дней с сушкой шпаклёвки |
| Ремонтопригодность | Высокая: открыл канал и заменил | Низкая: нужно вскрывать стену |
| Подходит для бетона | Да, без штробления | Да, но требует штробореза и пылеотвода |
| Подходит для гипсокартона | Да, клипсами и скобами | Да, протяжкой внутри каркаса |

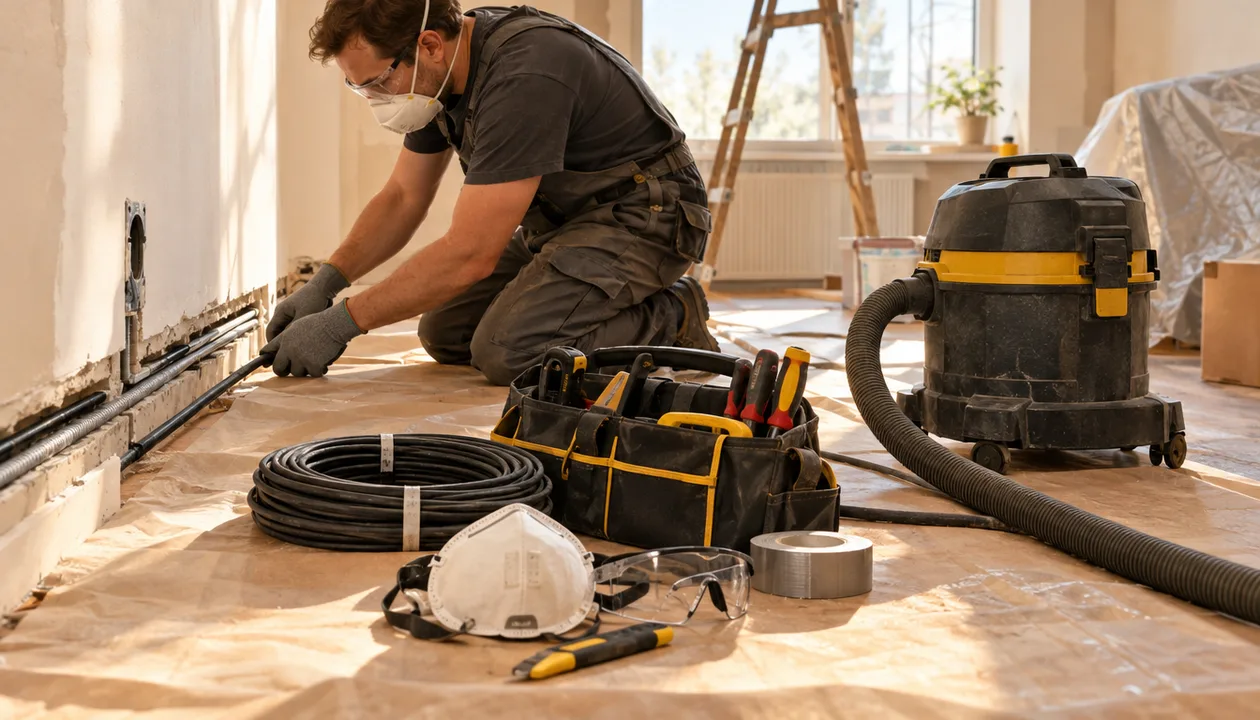

Инструмент и защита от пыли при прокладке кабеля
Основной инструмент — УШМ с алмазным диском или штроборез для канавки, перфоратор для отверстий под крепёж и пылесос для сбора пыли. Но именно пыль превращает аккуратную работу в стихийное бедствие, поэтому пылеотвод — не роскошь, а рабочая необходимость.
Чем штробить и сверлить
Для неглубоких штроб под кабель в кирпиче или бетоне подойдёт УШМ с алмазным диском: два параллельных реза, потом середина выбирается. Для более серьёзных задач берут штроборез с двумя дисками и регулировкой глубины. Отверстия под дюбели и клипсы делают перфоратором или ударной дрелью с буром.
Важно: пылеотвод для УШМ совместим с моделями 115, 125 и 150 мм и подключается к пылесосу — кожух собирает пыль прямо у диска, и в воздух уходит в разы меньше. Это не значит, что пыли не будет совсем, но её количество снижается заметно. Для сверления отверстий коронкой или буром тоже есть отдельный пылеотвод: он надевается на место сверления и забирает пыль в пылесос.
Почему пылесос с обычным фильтром не спасает
Строительная пыль очень мелкая, и бытовой пылесос без фильтра тонкой очистки быстро забьётся, а часть пыли вернёт обратно в воздух. Для штробления лучше использовать пылесос с фильтром тонкой очистки или строительный вариант. Если своего нет — на время работ его часто берут в аренду, и это разумнее, чем потом отмывать мастерскую.
Средства защиты, без которых не стоит начинать
- Респиратор: мелкая бетонная и кирпичная пыль оседает в лёгких, и защита здесь не формальность.
- Защитные очки или щиток: осколки от диска летят с приличной скоростью.
- Перчатки: снижают риск порезов об острые края штробы и металлический крепёж.
- Наушники или беруши, если инструмент громкий и работа долгая.
Как ещё снизить пыль
- Смачивайте стену водой из пульверизатора перед резом — пыль частично связывается.
- Работайте короткими подходами, давая пылесосу собирать пыль.
- Закрывайте плёнкой всё, что стоит рядом: стеллажи, инструмент, верстак.
- Начинайте с верхних точек и двигайтесь вниз, чтобы пыль не сыпалась на уже пройденный участок.
Если у вас уже есть УШМ, стоит заранее посмотреть, что подходит именно к вашей модели, — в разделе оснастки для УШМ и болгарки есть кожухи и насадки под разные диаметры диска.
Крепёж для кабеля: что выбрать для бетона, кирпича и гипсокартона
Крепёж подбирается по материалу стены и весу кабеля: в бетон и кирпич — дюбель-гвозди и саморезы с дюбелями, в гипсокартон — специальные дюбели вроде «бабочки», для лёгких линий хватает клипс с гвоздиком и скоб. Ошибка здесь обходится дорого: слабый крепёж не держит, слишком мощный крошит тонкую стену.
Бетон и кирпич
Это прочные основания, и здесь работает классика: сверлите отверстие буром, забиваете дюбель, вкручиваете саморез или забиваете дюбель-гвоздь. Для тяжёлых кабелей и жгутов берут металлические скобы и хомуты. Шаг крепления зависит от веса линии: чем тяжелее кабель, тем чаще точки. Слишком редкий крепёж приводит к провисанию, а провисающий кабель — это и некрасиво, и риск зацепить его инструментом.
Гипсокартон
Здесь обычный дюбель не держит — нужны специальные решения. Дюбель-бабочка раскрывается за листом и распределяет нагрузку. Для лёгких кабелей подойдут клипсы с дюбелем небольшого диаметра. Если линия тяжёлая, лучше найти за листом профиль каркаса и крепиться в него — тогда нагрузка уходит на металл, а не на хрупкий лист. Подробнее о том, как не раздавить стену крепежом, — в статье про гипсокартон и крепёж.
Клипсы, скобы и хомуты: что когда
- Клипсы с гвоздиком — для лёгкого кабеля по ровной стене, монтаж занимает минуты.
- Скобы — для гофры и кабеля среднего веса, часто в паре с дюбелем.
- Металлические хомуты — для тяжёлых жгутов и там, где нужна жёсткая фиксация.
- Кабель-каналы — когда важна и защита, и внешний вид.
Сколько точек крепления ставить
Точного универсального числа нет: оно зависит от веса кабеля и условий. Практическое правило — крепить так, чтобы между точками кабель не провисал и не пружинил при нажатии. На вертикальных участках шаг обычно чаще, чем на горизонтальных, потому что нагрузка на растяжение выше. Если сомневаетесь, добавьте лишнюю точку — это дешевле, чем переделывать.
Что проверить перед покупкой крепежа
- Материал стены — от него зависит тип дюбеля.
- Вес и диаметр кабеля или жгута.
- Будет ли кабель в гофре или кабель-канале — тогда крепёж держит не сам кабель, а канал.
- Условия: влажность, перепады температуры, наличие вибрации от станков.
Подходящий крепёж и кронштейны удобно смотреть в разделе крепежа и кронштейнов — там собраны решения под разные основания.
Как проложить кабель скрыто и не повредить отделку
Скрытая прокладка после ремонта возможна, но требует аккуратности: сначала разметка, потом штробление с пылеотводом, укладка кабеля в гофру и заделка штробы. Главный принцип — не торопиться и проверять линию до того, как замажете её штукатуркой.
Шаг 1. Разметка трассы
Отметьте на стене линию будущей штробы с учётом точек розеток и выключателей. Проверьте, не проходит ли рядом существующая линия или труба: если есть сомнения, лучше сместить трассу. Отметьте также места крепления гофры внутри штробы, чтобы кабель не болтался.
Шаг 2. Штробление с пылеотводом
Прорежьте две параллельные линии на нужную глубину и выберите середину. Если работаете УШМ, наденьте кожух-пылеотвод и подключите пылесос — это сильно снижает количество пыли в воздухе. Работайте в респираторе и очках, даже если пыль кажется незначительной.
Шаг 3. Укладка кабеля в гофру
Кабель удобнее сразу затягивать в гофрированную трубу: она защищает изоляцию от влаги и механических повреждений и упрощает замену в будущем. Укладывайте с небольшим запасом по длине, без натяжения. На поворотах делайте плавные изгибы — острые углы вредят изоляции.
Шаг 4. Проверка до заделки
Это самый важный шаг. Прозвоните линию, проверьте целостность и правильность подключения, убедитесь, что кабель нигде не пережат. После заделки исправить что-то будет намного сложнее, поэтому лучше потратить лишние десять минут сейчас.
Шаг 5. Заделка штробы
Заделайте канавку штукатуркой или шпаклёвкой вровень со стеной, дайте высохнуть и при необходимости подкрасьте в тон. Если стена была окрашена, заранее подберите краску того же оттенка — иначе участок будет выделяться.
Частые ошибки при скрытой прокладке
- Слишком мелкая штроба: кабель в гофре не входит, и его приходится вдавливать, повреждая изоляцию.
- Заделка до проверки линии.
- Отсутствие запаса длины на концах.
- Резкие повороты под 90 градусов без плавного радиуса.

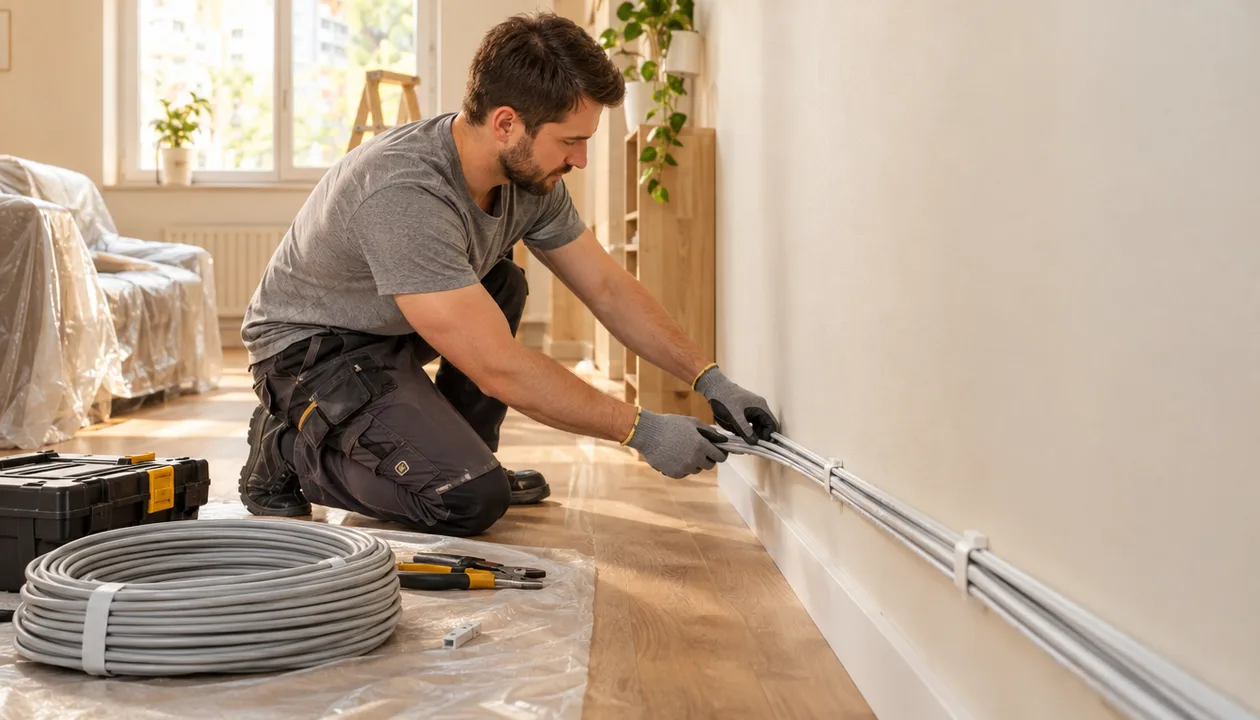

Открытая прокладка кабеля: аккуратно и без пыли
Открытая прокладка — самый быстрый способ провести кабель после ремонта, и при аккуратном исполнении она выглядит вполне прилично. Кабель идёт в кабель-канале или гофре, крепится клипсами и скобами, и никакого штробления не требуется.
Кабель-канал под цвет стены
Самый опрятный вариант открытой линии — пластиковый кабель-канал. Он закрывает кабель полностью, а если подобрать его под цвет стены или плинтуса, линия почти сливается с отделкой. Каналы бывают разных размеров: под один кабель, под жгут, с разделительными перегородками для силовых и слаботочных линий.
Прокладка по потолку и полу
Часть трассы удобно вести по потолку в гофре — там она меньше мешает и реже попадает в поле зрения. По полу кабель ведут в плинтусе с кабель-каналом или в гофре под защитой, чтобы не наступить и не повредить. В мастерской, где ходят с инструментом, открытый кабель на полу — плохая идея без жёсткой защиты.
Клипсы и скобы: быстрый монтаж
Для лёгких линий клипсы с гвоздиком или скобы с дюбелем — оптимальный выбор: монтируются быстро, стоят недорого, при необходимости легко снимаются. Важно не перетянуть кабель и не пережать его клипсой.
Плюсы и минусы открытого способа
Плюсы:
- Никакой пыли и мокрых работ.
- Быстрый монтаж — часто за один вечер.
- Легко добавить отвод или заменить участок.
- Не требует штробореза и серьёзного инструмента.
Минусы:
- Линия заметна, если не замаскировать её под отделку.
- Кабель уязвим к механическим повреждениям, если вести его в проходе.
- На неровных стенах канал может отходить от поверхности.
Где открытая прокладка выручает больше всего
В гараже и мастерской, где стены часто бетонные или кирпичные и штробить их долго и пыльно. В подсобных помещениях, где важнее функциональность, чем идеальный вид. И в случаях, когда линия может понадобиться временно или с перспективой переделки.
Если в мастерской уже есть стеллажи и полки, стоит заранее продумать, как развести кабель, чтобы он не мешал хранению. В разделе хранения и организации есть решения, которые помогают держать и инструмент, и кабели в порядке.
Техника безопасности при прокладке кабеля после ремонта
Главное правило — работать с обесточенной линией и в защите. Электричество не прощает спешки, а инструмент для штробления создаёт дополнительный риск: пыль, осколки, шум. Разберём по пунктам, что важно не пропустить.
Обесточьте линию
Перед подключением и любыми работами с проводкой убедитесь, что линия обесточена. Проверьте отсутствие напряжения индикатором или тестером, а не «на глаз». Если не уверены в своих силах или в схеме щитка — привлекайте специалиста, это разумнее, чем рисковать.
Защита глаз, дыхания и рук
- Очки или щиток — обязательно при штроблении и сверлении.
- Респиратор — при работе с бетоном и кирпичом.
- Перчатки — при монтаже крепежа и работе с металлическими элементами.
- Обувь с закрытым носом — на случай падения инструмента или осколков.
Пожарная безопасность
Не оставляйте без присмотра работающий инструмент, следите за нагревом дисков и не работайте рядом с легковоспламеняющимися материалами. Пыль от штробления горюча, и её скопление в углах — не только вопрос чистоты.
Что делать при сомнениях
Если схема проводки в мастерской непонятна, лучше пригласить электрика для проверки и подключения. Прокладку трассы и подготовительные работы вы вполне можете сделать сами, а финальное подключение доверить специалисту — так безопаснее и спокойнее.
Порядок действий, который снижает риски
- Обесточить линию и проверить отсутствие напряжения.
- Надеть защиту: очки, респиратор, перчатки.
- Подготовить инструмент и пылеотвод заранее.
- Работать короткими подходами, делая перерывы.
- После работ убрать пыль и проверить линию перед включением.
Организация хранения инструмента и кабеля в мастерской
Кабель, который лежит под ногами и путается, — это и неудобно, и небезопасно. Порядок в хранении экономит время на поиск и снижает риск повредить изоляцию. Особенно это заметно в мастерской, где кабелей со временем становится всё больше.
Катушки, крючки и органайзеры
Для длинных кабелей удобны катушки и крючки на стене: кабель сматывается и висит, не перегибаясь и не путаясь. Для мелких отрезков и переходников подойдут органайзеры и небольшие контейнеры с подписями. Если кабелей много, разумно развести их по категориям: силовые, слаботочные, удлинители.
Маркировка: пять минут, которые экономят часы
Подпишите кабели бирками или цветными стяжками — тогда нужный находится сразу, без разматывания всего клубка. Это особенно выручает, когда в мастерской несколько линий и переходников. О том, как распутать уже существующий беспорядок, есть отдельный материал про клубок патч кордов.
Где хранить, чтобы не портилось
- Вдали от влаги: сырость разрушает изоляцию.
- Вдали от источников тепла и горячих поверхностей.
- На крючках или в катушках, а не в куче на полу.
- В зоне, где кабель не перетрётся о край стеллажа.
Порядок как часть безопасности
Когда кабель не валяется под ногами, о него не спотыкаются, его не переезжают тележкой и не режут случайно инструментом. Порядок в мастерской — это не только про эстетику, но и про то, что линия прослужит дольше и не потребует повторной прокладки.
Для организации рабочего места в гараже пригодятся настенные решения: они освобождают пол и держат нужное под рукой. Посмотрите инструменты и телекоммуникационные шкафы — последние удобны, если в мастерской есть слаботочные линии и нужно аккуратно развести их по стойке.
Частые вопросы
Можно ли проложить кабель после ремонта без штробления?
Да, это открытая прокладка в кабель-канале, гофре или на клипсах. Такой способ не требует штробления, не даёт пыли и легко ремонтируется, если понадобится заменить участок. Единственный минус — линия заметна, но канал под цвет стены или плинтуса маскирует её почти полностью.
Какой инструмент нужен для прокладки кабеля в гараже?
Базовый набор — УШМ или штроборез для канавки, перфоратор для отверстий под крепёж, пылесос с пылеотводом и защита: очки, респиратор, перчатки. Для открытой прокладки серьёзный инструмент не нужен — хватит дрели и клипс. Если штробить не планируете, набор сокращается почти вдвое.
Как снизить количество пыли при штроблении под кабель?
Основной способ — работать с пылеотводом на УШМ, подключённым к пылесосу. Кожух собирает пыль прямо у диска, и в воздух уходит заметно меньше. Дополнительно помогает смачивание стены, короткие подходы и укрытие плёнкой всего, что стоит рядом.
Чем крепить кабель к бетонной стене?
В бетон крепят дюбель-гвоздями или саморезами с дюбелями, для тяжёлых линий — металлическими скобами и хомутами. Сначала сверлят отверстие буром, затем забивают дюбель и фиксируют кабель или канал. Шаг крепления подбирают так, чтобы кабель не провисал.
На каком расстоянии от пола прокладывать кабель?
Универсального расстояния нет: оно зависит от назначения линии и удобства. В мастерской кабель часто ведут выше уровня стеллажей и верстака, чтобы его не задеть инструментом и материалами. Главное — избегать зон, где кабель может быть случайно повреждён.
Можно ли использовать гофру для открытой прокладки?
Да, гофра подходит для открытой прокладки: она защищает кабель от механических повреждений и влаги. По потолку и стенам её крепят скобами или клипсами, а на видных местах прячут в кабель-канал. Для участков в проходе лучше добавить жёсткую защиту.
Как соединить кабель, если не хватает длины?
Лучший вариант — не соединять, а заменить участок на кабель нужной длины: меньше точек риска. Если соединение необходимо, его делают в распределительной коробке или клеммнике, а не скруткой, и обязательно в доступном месте. Все соединения должны быть надёжно изолированы и защищены от влаги.
Нужно ли заземлять кабель в мастерской?
Да, заземление в мастерской важно: оно защищает и людей, и оборудование при неисправности. Если не уверены в схеме заземления в вашем помещении, лучше пригласить электрика для проверки. Прокладку трассы можно сделать самостоятельно, а подключение доверить специалисту.
Прокладка кабеля после ремонта перестаёт быть головной болью, когда есть план, подходящий крепёж и инструмент с пылеотводом. Начните с разметки трассы, определитесь со способом для каждого участка и подготовьте защиту от пыли — дальше работа идёт спокойно и предсказуемо. А если понадобится оснастка, крепёж или настенные решения для мастерской, загляните в каталог — там найдётся то, что подходит именно под вашу задачу.
