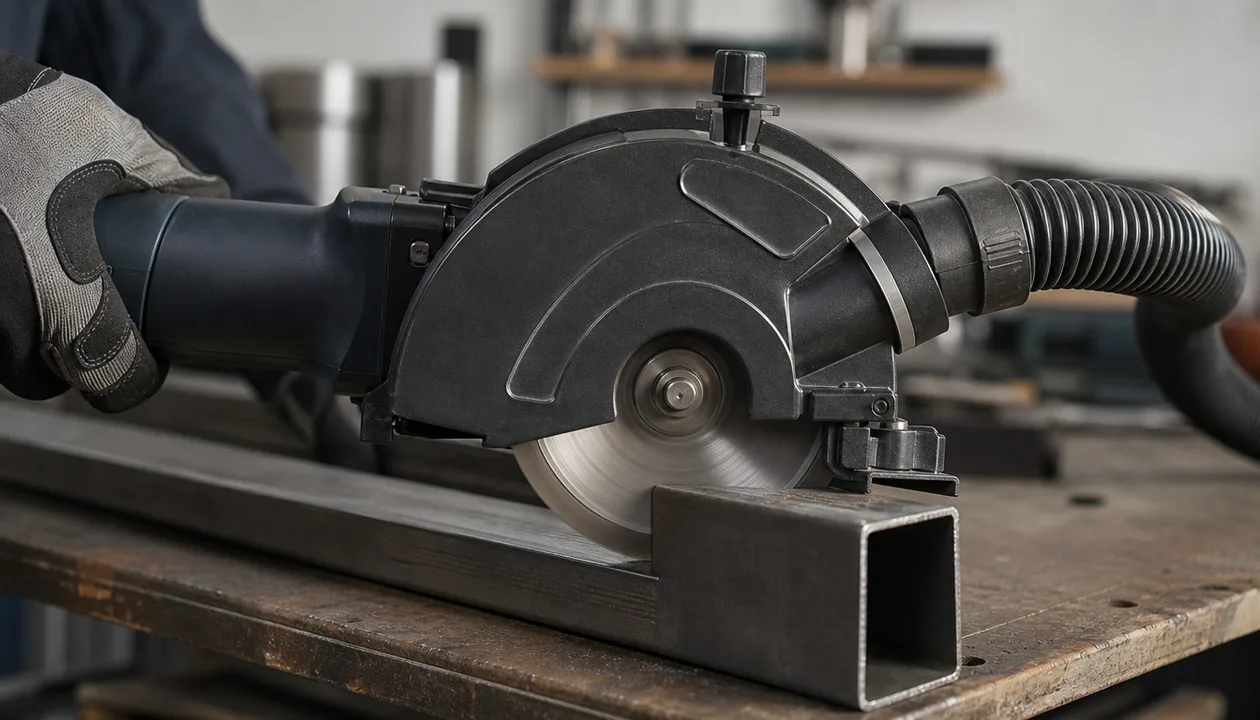

Пылеотвод и глубина реза: что реально влияет на пропил и когда кожух мешает

Вы купили пылеотвод, поставили на болгарку, подключили пылесос — а диск будто стал резать мельче. Знакомая ситуация? На самом деле пылеотвод и глубина реза связаны сильнее, чем кажется: кожух частично закрывает диск, и если не разобраться в настройках, можно либо недопрорезать материал, либо, наоборот, повредить и диск, и заготовку. В этой статье честно разберём, как пылеотвод влияет на глубину пропила, какие есть ограничения и как выбрать вариант, который не будет мешать работе.

Глубина реза — это не характеристика пылеотвода, а результат взаимодействия диаметра диска, положения кожуха и конструкции самого пылеотвода. Если коротко: пылеотвод может ограничивать глубину, но при правильной настройке вы получите ровно тот пропил, который нужен. Главное — понимать, как это работает, и не ждать от кожуха невозможного.

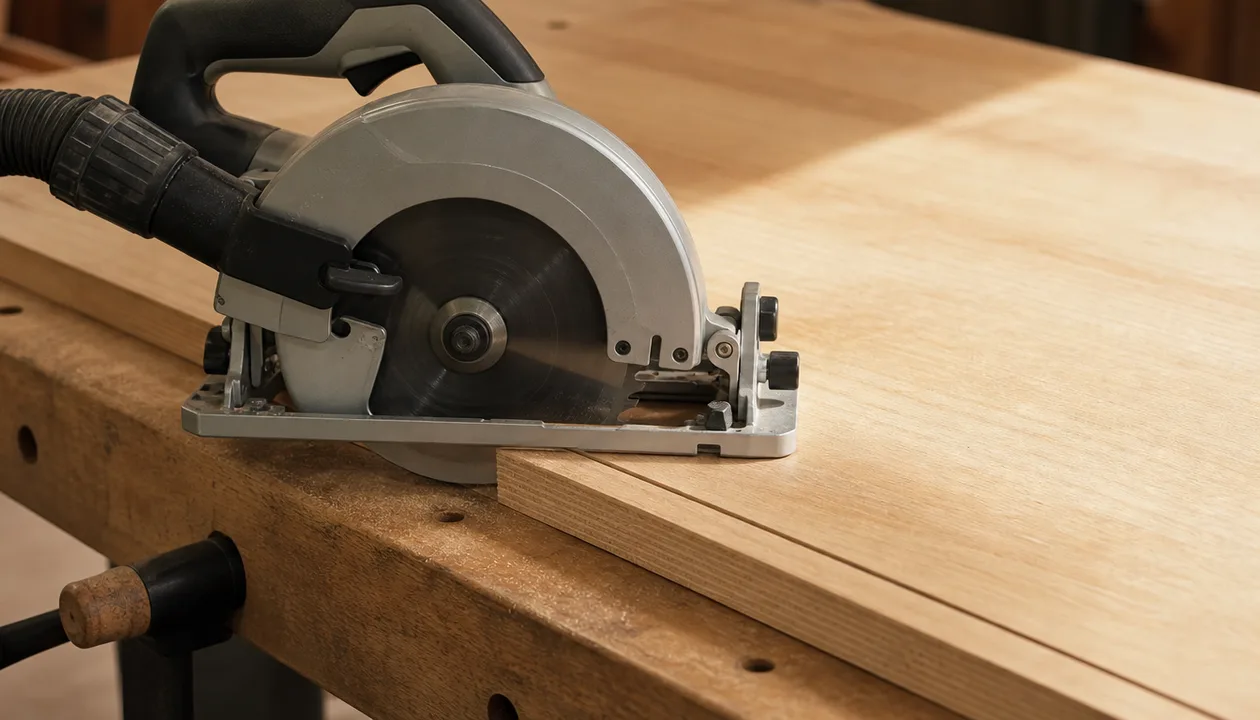

Почему кожух съедает глубину пропила

Пылеотвод по своей конструкции частично закрывает диск — иначе он не соберёт пыль. Именно эта закрытая часть и ограничивает максимальную глубину реза. Чем глубже вы хотите прорезать, тем больше диск должен выступать из кожуха, но тогда пыль начнёт лететь мимо. Поэтому производители ищут компромисс: кожух должен плотно прилегать к поверхности, но при этом не мешать диску входить в материал.

Представьте, что вы режете бетонную стену штроборезом. Если кожух настроен так, что диск выступает всего на 10 мм, вы не сможете сделать паз глубиной 30 мм — кожух упрётся в стену раньше, чем диск достигнет нужной глубины. Именно поэтому у большинства пылеотводов есть регулировка: вы меняете угол наклона кожуха или положение пылеотвода, и диск выдвигается сильнее или слабее.

Как пылеотвод влияет на глубину реза: конструкция и ограничения

Конструкция пылеотвода определяет, насколько глубоко вы сможете резать. У стандартных моделей для УШМ 125 мм максимальная глубина реза обычно составляет около 30–40 мм — этого достаточно для штробления под проводку или резки плитки в два слоя. Но если вы работаете с толстым материалом, например режете бетонную плиту на всю глубину, пылеотвод станет помехой.

Основные ограничения, которые стоит учитывать:

• Диаметр диска. Чем больше диск, тем глубже пропил. Для 125-мм диска максимальная глубина реза — около 40 мм, для 230-мм — до 70 мм. Но пылеотводы для больших дисков массивнее и тяжелее, что сказывается на удобстве работы.
• Положение кожуха. Если кожух зафиксирован слишком высоко, диск не сможет войти в материал на полную глубину. Регулировка обычно позволяет опустить кожух ниже, но при этом пылесборник может начать цепляться за поверхность.
• Форма пылеотвода. У некоторых моделей есть «юбка» или щётки по краям, которые улучшают сбор пыли, но уменьшают глубину реза. Для штробления это не критично, а вот для резки толстого материала — существенно.

Если пылеотвод не отрегулирован, он может либо не собирать пыль (когда кожух приподнят), либо упираться в материал и ограничивать ход (когда кожух опущен слишком низко). Поэтому перед началом работы всегда проверяйте настройку на обрезке материала.

Ширина паза и глубина реза: что важно при штроблении

При штроблении часто путают два параметра: ширину паза и глубину реза. Ширина паза определяется толщиной диска, а глубина реза — диаметром диска и настройкой кожуха. Это разные вещи, и при выборе пылеотвода нужно учитывать оба.

Например, у пылеотвода Alatyr СО-45723 максимальная ширина паза — 40 мм, а глубина реза регулируется ступенчато: 12, 22, 32 и 42 мм. Это значит, что вы можете прорезать паз шириной до 40 мм (если используете диск толщиной 40 мм, что редкость, обычно 2–3 мм) и глубиной до 42 мм. Для штробления под проводку обычно достаточно глубины 20–30 мм, а для сантехнических труб — до 40–50 мм.

Если вы штробите стену под кабель-канал, вам нужна глубина около 20 мм — и здесь подойдёт любой пылеотвод с регулировкой. А вот для трубы диаметром 32 мм потребуется паз глубиной минимум 35–40 мм, и тут уже важно, чтобы пылеотвод позволял выставить такую глубину.

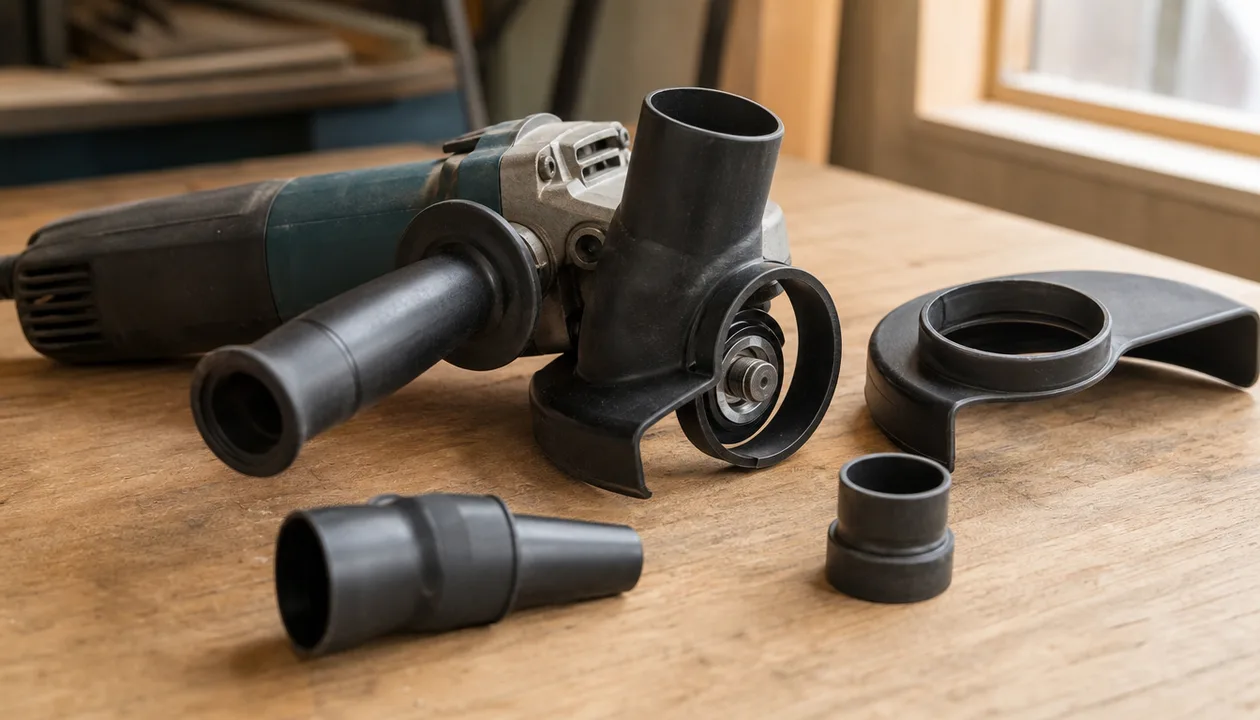

Совместимость пылеотвода с УШМ: диаметр воротника и посадочное место

Глубина реза и работа пылеотвода напрямую зависят от того, насколько правильно он установлен на вашу болгарку. Главный параметр — диаметр воротника (посадочного кольца), который должен совпадать с диаметром редуктора УШМ. Распространённые размеры — 39, 42, 45, 48 и 50 мм. Если воротник больше или меньше, пылеотвод будет болтаться или не встанет вовсе — тогда глубина реза станет неконтролируемой, а пыль будет лететь мимо.

Производители обычно указывают совместимость с конкретными диаметрами дисков: 115–125 мм, 150 мм, 180–230 мм. Например, пылеотводы Parallels Perfect Tools — стальные, подходят к 99% болгарок с дисками от 115 до 230 мм. Но даже с такой заявленной совместимостью стоит измерить диаметр воротника своей УШМ перед покупкой — это займёт минуту, а избавит от возврата.

Какая глубина реза нужна для разных задач

Чтобы не ошибиться с выбором, определите, какие работы вы будете выполнять чаще всего. Вот ориентиры по глубине реза для типичных сценариев:

• Штробление под проводку — глубина 20–30 мм. Подходит любой пылеотвод с регулировкой, например стальной штроборез для УШМ 125.
• Паз под сантехническую трубу — глубина до 40–50 мм. Здесь нужна модель с большим диапазоном регулировки.
• Резка плитки — глубина 2–5 мм, если речь о заусовке, или полная толщина плитки (8–12 мм) при прямом резе.
• Резка керамогранита — глубина до 10–15 мм, но важно не превышать толщину материала, чтобы не повредить подложку.
• Резка металла или камня на всю глубину — пылеотвод лучше снять, иначе он ограничит пропил.

Если вы планируете и штробить, и резать плитку, выбирайте пылеотвод с широким диапазоном регулировки глубины — например, от 12 до 42 мм. Так вы закроете большинство задач одним устройством.

Пылеотвод для резки плитки и заусовки: особенности глубины реза

Для заусовки плитки (снятия фаски под 45 градусов) глубина реза обычно небольшая — 2–5 мм. Здесь диск почти не углубляется в материал, и пылеотвод должен обеспечивать точную настройку, чтобы не снять лишнего. Если выставить глубину больше, чем нужно, вы испортите кромку плитки.

Существуют специальные комплекты для заусовки — так называемые «черепашки» с пылеотводом для УШМ 125 мм. Они включают алмазный диск и кожух, рассчитанный на малые глубины. При резке плитки насухую пылеотвод критически важен: без него керамическая пыль забивает лёгкие и оседает на мебели. Но глубина реза не должна превышать толщину плитки, иначе вы повредите подложку или испортите поверхность под плиткой.

Для заусовки лучше всего подходит пылеотвод для заусовщика плитки под 45 градусов — он стальной, надёжный и позволяет точно выставить глубину. Если вы только осваиваете заусовку, обратите внимание на статью о том, чем отличается шлифовка кромок плитки насухую или с водой — там много практических нюансов.

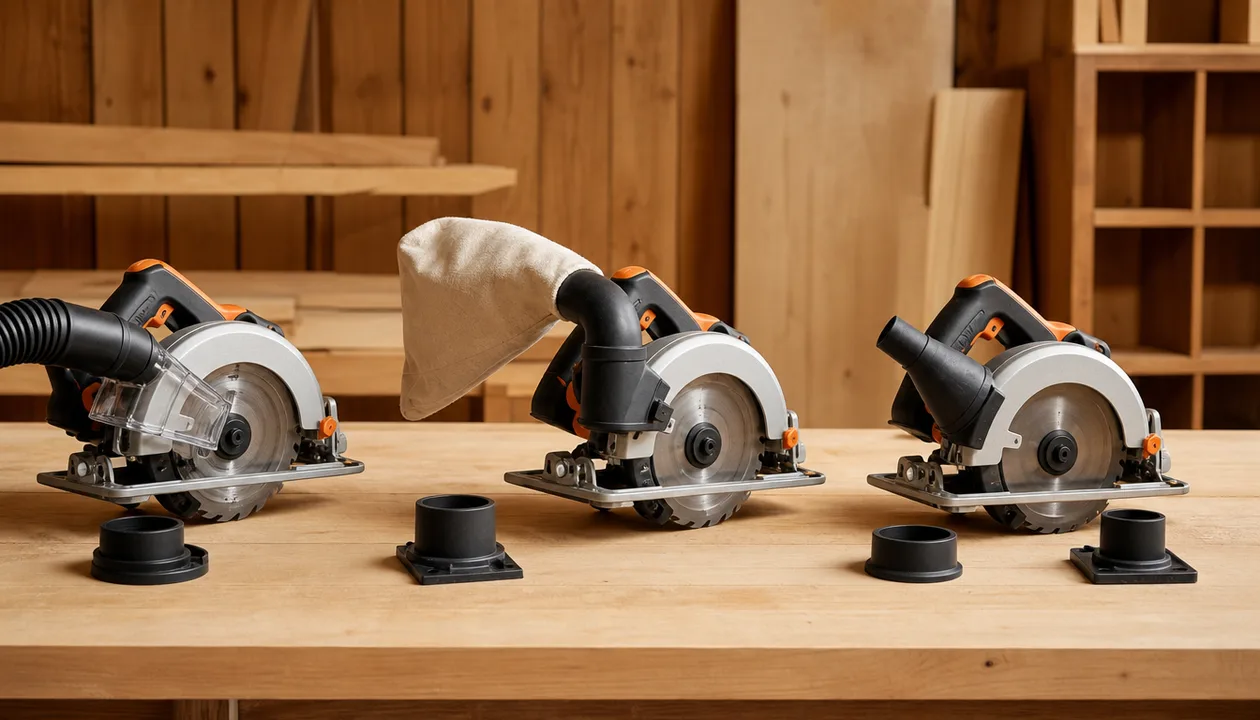

Сравнение пылеотводов по критериям глубины реза и совместимости

Чтобы выбрать подходящий пылеотвод, сравните их по ключевым параметрам. Вот сводная таблица для популярных вариантов:

Обратите внимание: у Parallels Perfect Tools нет жёсткой ступенчатой регулировки, но плавная настройка позволяет выставить любую глубину в диапазоне. Для большинства задач этого достаточно.

Кому подходит пылеотвод с регулировкой глубины, а кому — нет

Пылеотвод с регулировкой глубины — это не универсальное решение. Он оправдан, если вы:

Товар магазина

Пылеотвод для ушм 230 под пылесос, защитный кожух для ушм 230мм, пылесборник для болгарки 230

2 524 ₽5 400 ₽

Купить →

• делаете штробы под проводку или трубы в квартире или доме;
• режете плитку или керамогранит насухую и хотите защитить лёгкие от пыли;
• работаете в помещении, где важна чистота (например, в уже отремонтированной комнате);
• используете болгарку регулярно и готовы потратить время на настройку.

Но есть сценарии, где пылеотвод скорее помешает:

• вы режете толстый металл или камень на всю глубину диска — кожух будет ограничивать пропил, а глубина реза окажется недостаточной;
• у вас слабый пылесос — пыль всё равно будет лететь, и регулировка глубины станет ложным ориентиром;
• вы работаете на улице или в хорошо проветриваемом помещении и пыль не критична;
• вам нужно сделать один разрез «на глаз» — проще снять пылеотвод, чем настраивать.

Честный совет: если вы сомневаетесь, купите пылеотвод с регулировкой — он покроет большинство задач. Но не ждите от него чуда при резке толстого металла: для таких работ лучше использовать защитный кожух без пылесборника или вообще работать без него.

Как правильно настроить глубину реза и не ошибиться

Настройка пылеотвода занимает пару минут, но экономит нервы и материал. Вот пошаговая инструкция:

1. Установите пылеотвод на болгарку и затяните крепление, но не до конца.
2. Подключите пылесос к переходнику. Убедитесь, что диаметр шланга совпадает с выходом пылеотвода (обычно 32–35 мм, но бывают переходники на 116–150 мм).
3. Ослабьте регулировочный винт кожуха и выставьте нужную глубину реза, ориентируясь на шкалу или метки.
4. Проверьте на обрезке материала: сделайте пробный рез и измерьте глубину. Если нужно — подстройте.
5. Затяните винты и убедитесь, что кожух плотно прилегает к поверхности. Зазор больше 2–3 мм снизит эффективность сбора пыли и увеличит риск сколов.

Типичная ошибка — выставить глубину «на глаз» и начать резать сразу. В результате либо пропил получается мельче, чем нужно, либо диск упирается в кожух и перегревается. Всегда проверяйте настройку на ненужном куске материала.

Ещё один нюанс: при замене диска (например, с 125 мм на 115 мм) глубина реза изменится, даже если вы не трогали настройки. Диск меньшего диаметра не достанет до прежней глубины, поэтому после замены обязательно перенастройте пылеотвод.

Почему пыль летит мимо пылеотвода и при чём тут глубина реза

Если пыль летит мимо пылеотвода, первое, что приходит в голову, — проблема с прилеганием. Но часто причина глубже: кожух настроен на слишком большую глубину реза, и диск выступает из кожуха больше, чем нужно. В результате пыль вылетает через зазор между кожухом и поверхностью.

Товар магазина

Стальной пылеотвод для ушм 150 под пылесос, кожух для ушм 150 под пылесос, пылеуловитель для болгарки 150

3 960 ₽4 690 ₽

Купить →

Что проверить:

• Плотность прилегания. Кожух должен касаться поверхности по всей длине. Если есть перекос, подтяните крепление.
• Состояние щёток или уплотнителя. Если они износились, пыль пойдёт в обход.
• Мощность пылесоса. Для УШМ 125 мм нужен пылесос с потоком не менее 30 л/с. Если пылесос слабый, пыль будет оседать внутри кожуха и вылетать при каждом движении.
• Диаметр диска. Если вы поставили диск меньшего диаметра, чем рассчитан пылеотвод, зазор увеличится. Подробнее об этом — в статье «Пыль летит мимо пылеотвода УШМ: проверяем стык и диаметр диска».

Если вы всё проверили, а пыль всё равно летит, возможно, дело в конструкции пылеотвода. Дешёвые пластиковые модели часто не обеспечивают герметичности. Стальные пылеотводы, например от Parallels Perfect Tools, прилегают плотнее и служат дольше.

Частые вопросы

Какая максимальная глубина реза у пылеотвода для УШМ 125 мм?

У большинства пылеотводов для УШМ 125 мм максимальная глубина реза составляет около 30–40 мм в зависимости от модели и положения кожуха. Например, у модели Alatyr СО-45723 глубина регулируется от 12 до 42 мм, что покрывает большинство бытовых задач.

Можно ли увеличить глубину реза, если пылеотвод её ограничивает?

Да, если конструкция пылеотвода позволяет регулировку. Ослабьте крепление кожуха и опустите его ниже, чтобы диск выступал сильнее. Но помните: слишком большая глубина реза снижает эффективность сбора пыли и может привести к перегреву диска.

Чем отличается ширина паза от глубины реза?

Ширина паза — это толщина пропила, которую определяет диск (обычно 1–3 мм для отрезных дисков), а глубина реза — насколько глубоко диск входит в материал. Эти параметры независимы: можно сделать узкий, но глубокий паз, или широкий, но мелкий.

Как узнать, подойдёт ли пылеотвод к моей болгарке?

Измерьте диаметр воротника (посадочного кольца) на редукторе УШМ — он должен совпадать с диаметром, указанным в характеристиках пылеотвода. Распространённые размеры: 39, 42, 45, 48 и 50 мм. Также проверьте, что пылеотвод рассчитан на диаметр вашего диска (115–125 мм, 150 мм и т. д.).

Нужен ли пылеотвод для резки плитки «черепашкой»?

Да, при заусовке плитки насухую пылеотвод обязателен: он защищает лёгкие от керамической пыли и позволяет точно контролировать глубину снятия фаски. Для «черепашки» нужен пылеотвод с точной настройкой глубины 2–5 мм, например специальный пылеотвод для заусовщика.

Что делать, если пыль летит мимо пылеотвода — это проблема глубины реза?

Чаще всего проблема в неплотном прилегании кожуха или в том, что диск выступает слишком сильно из-за неправильной настройки глубины. Проверьте, что кожух касается поверхности по всей длине, и уменьшите глубину реза, если диск выступает больше, чем нужно.

Можно ли использовать пылеотвод для штробления бетона?

Да, для штробления бетона пылеотвод подходит, если он рассчитан на работу с абразивной пылью и у вас мощный пылесос. Выбирайте модели с регулировкой глубины до 30–40 мм — этого достаточно для проводки. Для глубоких пазов под трубы может потребоваться пылеотвод с большим диапазоном, например стальной штроборез для УШМ 125.

Какой пылесос нужен для пылеотвода, чтобы глубина реза не влияла на сбор пыли?

Для эффективного сбора пыли подойдёт строительный пылесос с мощностью не менее 1400 Вт и потоком воздуха от 30 л/с. Бытовой пылесос часто не справляется, и пыль оседает внутри кожуха. Подробнее о выборе пылесоса читайте в статье «Какой пылесос подойдёт к пылеотводу для УШМ».

---

Если вы поняли, как пылеотвод влияет на глубину реза, выбор становится проще. Главное — честно ответить себе, какие работы вы будете делать чаще всего, и подобрать модель с подходящим диапазоном регулировки. В нашем каталоге есть стальные пылеотводы для дисков от 125 до 230 мм, а также специальные решения для заусовки плитки. Они подходят к 99% болгарок, так что, скорее всего, вы найдёте свой вариант без долгих поисков. Если сомневаетесь в совместимости — измерьте диаметр воротника своей УШМ и напишите нам: подскажем, что подойдёт.
