Конденсат из блока — это обычная вода, которая появляется на холодных поверхностях тепла и влаги. Пока слив конденсата и уклон блока сделаны правильно, вы о ней просто не вспоминаете: она тихо уходит по трубке в дренаж. Как только уклон пропал или трубка провисла, вода начинает искать выход сама — капает на пол, на стену, в лучшем случае собирается в поддоне и пахнет.
Хорошая новость: это одна из немногих систем, которую домашний мастер собирает и обслуживает сам, без вызова специалиста. Нужны дренажный шланг, крепёж, иногда насос — и понимание, в какую сторону вода должна идти. Ниже разберём всё по порядку: откуда берётся конденсат, как выбрать уклон, как смонтировать слив в гараже или мастерской и что делать, когда самотёк невозможен.
Материал рассчитан на человека, который обустраивает мастерскую, гараж или подсобку и параллельно решает бытовые задачи по дому. Поэтому примеры будут и про кондиционер, и про осушитель, и про компрессор — везде, где из воздуха или оборудования выпадает вода.

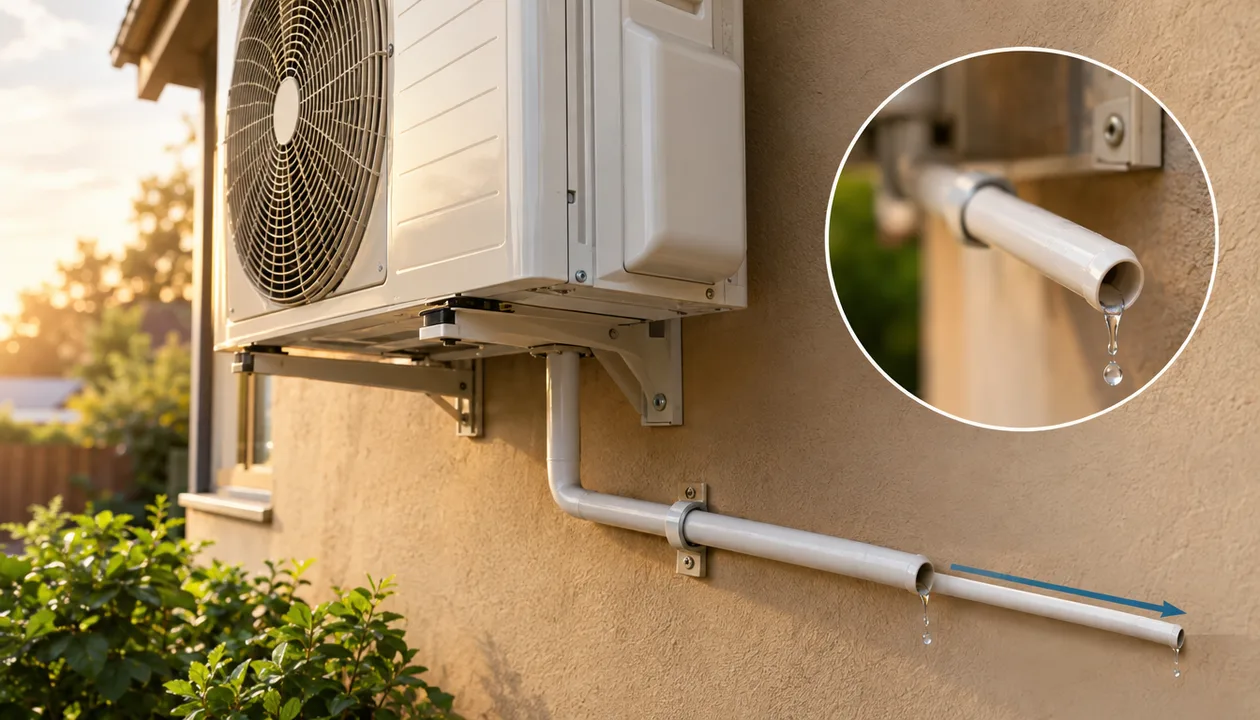

Что такое слив конденсата и почему уклон блока имеет значение
Конденсат — это вода, которая выпадает из воздуха на поверхности с температурой ниже точки росы. В кондиционере влажный воздух проходит через холодный испаритель, влага оседает каплями и стекает в поддон. Дальше её задача — уйти по дренажной трубке в место слива. Уклон блока и трубки — это то, что заставляет воду двигаться в нужную сторону без насоса.
Откуда берётся вода
Внутренний блок кондиционера за час работы в жаркий день может собрать заметный объём воды — счёт идёт на литры за смену. Осушитель в сыром подвале или гараже отдаёт воду ещё активнее. Компрессор сжимает воздух, тот охлаждается, и в ресивере оседает конденсат. Во всех случаях вода появляется не потому, что что-то сломалось, а потому что так работает физика.
Если воду не отводить, она остаётся в поддоне. Через несколько дней тёплой погоды в ней начинают размножаться микроорганизмы, появляется запах, слизь и налёт. Дальше — засор, вода переливается через край поддона и капает внутрь помещения или на фасад.
Что такое уклон и почему он решает всё
Уклон — это разница высот между началом и концом дренажной трассы. Вода в трубке небольшого диаметра движется не «сама по себе», а под действием силы тяжести: чем ровнее и последовательнее трасса идёт вниз, тем надёжнее слив конденсата. Уклон блока — это его положение относительно дренажа: если блок стоит с наклоном не в ту сторону, вода в поддоне собирается в углу и не уходит в отверстие слива.
Важно понимать простую вещь: уклон должен быть постоянным по всей длине трассы. Один участок с подъёмом — и вода встанет именно там, даже если остальные десять метров идут идеально вниз.
Что будет, если сделать неправильно
Неправильный уклон блока или трубки даёт цепочку последствий, которая развивается не сразу:
- вода застаивается в трубке, и через несколько недель там появляется плёнка и запах;
- в застоявшейся воде оседает пыль, которая постепенно превращается в плотную пробку;
- при следующем активном цикле вода не успевает уходить и переливается через поддон;
- протечка идёт по стене или внутрь помещения, портит отделку и мебель;
- работа дренажа ухудшается, оборудование вынуждено работать дольше и интенсивнее.
Отдельно стоит сказать про наружный блок. Уклон блока кондиционера снаружи обычно задаёт не дренаж, а крепление: если кронштейн выставлен с перекосом, вода может скапливаться в поддоне и капать не туда, куда задумано. Поэтому при монтаже наружного блока стоит сразу подумать, куда будет уходить вода. Про выбор крепления и веса блока у нас есть отдельный разбор в статье какой запас прочности кронштейна нужен под вес наружного блока, а если блок уже стоит и ведёт себя странно — гудит и трясётся наружный блок: где искать причину и что делать.
Где это встречается в мастерской и гараже
Домашний мастер сталкивается с конденсатом чаще, чем кажется:
- кондиционер в мастерской или комнате отдыха;
- осушитель воздуха в сыром подвале или гараже;
- компрессор — конденсат скапливается в ресивере и влагоотделителе;
- ресивер пневмоинструмента и системы подготовки воздуха.
Во всех случаях логика одна: воду нужно собрать в одном месте и отвести по уклону в дренаж, не давая ей застаиваться. Дальше разберём, как это сделать в условиях гаража или мастерской.
Как организовать слив конденсата в гараже или мастерской
В гараже и мастерской есть три рабочих схемы: самотёк по уклону, отвод в ёмкость и принудительный слив насосом. Выбор зависит от того, куда физически можно увести воду и есть ли у вас перепад высот.
Самотёчный слив: когда он работает
Самотёк — самый надёжный и дешёвый вариант, если есть куда уводить воду ниже уровня блока. Условия простые:
- Точка слива находится ниже поддона или выхода дренажа.
- По всей трассе можно выдержать постоянный уклон в сторону слива.
- Трубка не имеет длинных горизонтальных участков без перепада.
Если эти три условия выполняются, вода уходит сама, без электрики и обслуживания. Именно поэтому самотёк стоит рассматривать первым, а насос — как запасной вариант.
Куда уводить воду
Вариантов несколько, и у каждого свои плюсы:
- в канализацию — удобно, если рядом есть сифон или стояк; нужен разрыв струи, чтобы грязная вода не поднималась обратно в дренаж;
- на улицу или в дренажную канаву — подходит для гаража и мастерской, где вода не нужна внутри;
- в накопительную ёмкость — канистра или ведро, которые вы периодически опустошаете;
- в приямок с откачкой — если вода собирается в одном месте и оттуда откачивается.
Для гаража часто удобнее всего вывести трубку наружу, в дренажную канаву или бочку. Тогда вопрос засоров и запаха решается сам собой: вода не задерживается внутри помещения.
Материалы для трассы
Для слива конденсата подходят:
- дренажный шланг — гибкий, легко укладывается с уклоном, удобен для поворотов;
- трубка ПВХ — жёсткая, держит форму и не провисает, хороша для длинных прямых участков;
- гофра — только там, где нет другой возможности: в рёбрах собирается грязь, а внутренняя поверхность задерживает воду;
- комплекты для дренажа — готовые наборы с переходниками и крепежом, экономят время на подборе.
Главное правило: внутренняя поверхность должна быть гладкой, а стыки — герметичными. Любая щель в соединении на участке с водой превратится в капель.
Принудительный отвод: когда самотёк невозможен
Если блок стоит в подвале, а слив — на уровне выше, или трасса слишком длинная и уклон выдержать нельзя, ставят дренажный насос. Он собирает воду в небольшую ёмкость и выталкивает её вверх или в сторону. Это рабочее решение, но у него есть условия:
- насос требует питания и места;
- ёмкость нужно периодически проверять и промывать;
- при отключении электричества вода остаётся в поддоне, поэтому нужен запас по объёму.
Насос не отменяет уклон: даже с принудительным отводом трубку от блока до ёмкости лучше вести с небольшим понижением, чтобы вода не стояла на входе.
Что учесть в условиях гаража
Гараж — это пыль, перепады температуры и ограниченное место. Поэтому:
- трассу ведите по стене, а не по полу: меньше шансов задеть и порвать;
- крепите трубку к стене клипсами, чтобы она не провисала между точками опоры;
- не оставляйте открытые концы, куда может попасть мусор;
- продумайте, как вы будете проверять систему, не разбирая полстены.
Если в гараже уже есть настенные конструкции, полезно заранее продумать, как они сочетаются с трассой дренажа — об этом в материале стена гаража как место хранения: что повесить и на чём не экономить. А для хранения инструмента рядом с рабочим местом пригодится стеллаж металлический для гаража настенный, полки в гараж на стену.

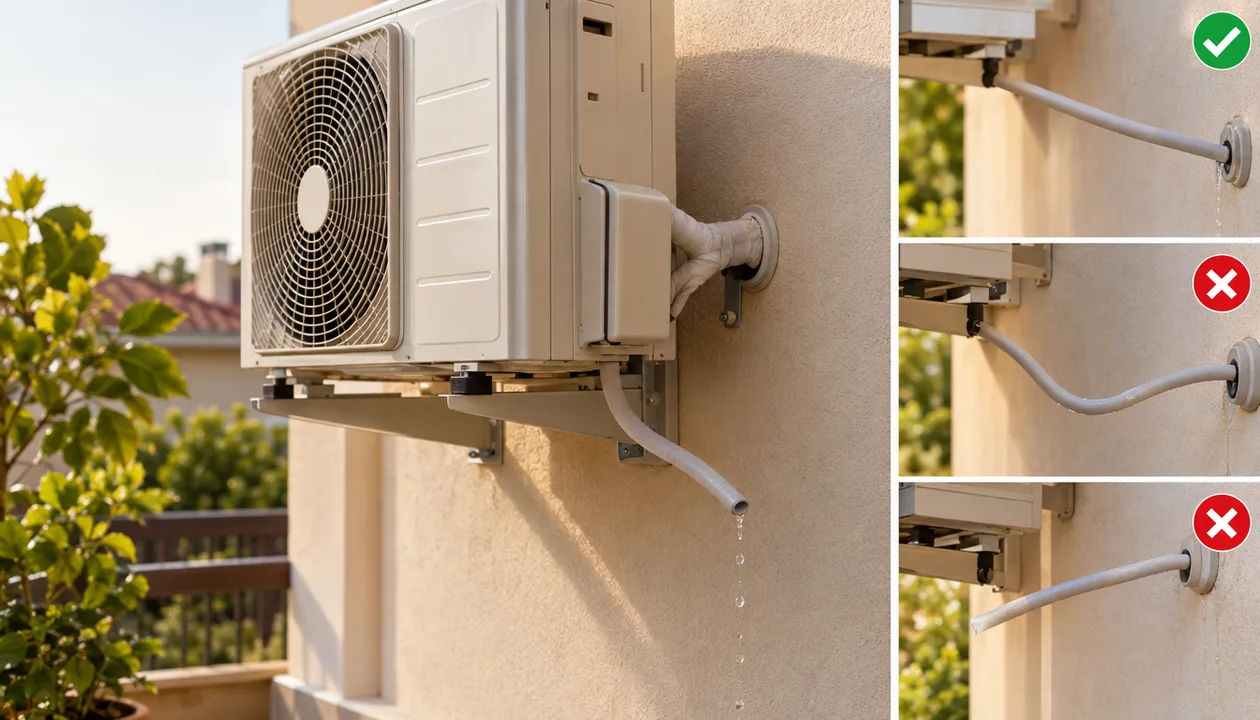

Выбор уклона для блока: общие принципы и ошибки
Уклон нужен такой, чтобы вода шла вниз сама, без застоя, но при этом трасса не выглядела как горка. На практике ориентируются на постоянное понижение по всей длине: чем длиннее трасса, тем важнее выдержать его без перепадов и «ямочек».
Почему уклон должен быть постоянным
Вода в трубке движется под действием силы тяжести. Если на пути есть участок, где трубка идёт вверх или лежит строго горизонтально, вода останавливается именно там. Дальше она либо испаряется, оставляя налёт, либо копится до следующего цикла и переливается. Постоянный уклон — это не про красоту монтажа, а про то, что каждый сантиметр трассы работает на движение воды.
Как проверить уклон без приборов
Точный уровень вам не понадобится, если вы понимаете логику:
- Проложите трубку от выхода дренажа до точки слива.
- Пройдите вдоль неё рукой: не должно быть мест, где трубка «поднимается».
- Проверьте крепления: между ними трубка не должна провисать дугой.
- Залейте воду в поддон и посмотрите, как быстро она уходит и не остаётся ли где-то лужица.
Такой тест занимает пару минут и сразу показывает проблемные участки.
Что влияет на выбор
На выбор уклона влияют:
- длина трассы — чем длиннее, тем важнее ровное понижение без перепадов;
- диаметр трубки — узкая трубка быстрее засоряется и хуже прощает ошибки;
- материал — жёсткая трубка держит форму, гибкий шланг легче провисает;
- количество поворотов — каждый поворот лучше делать плавным, без резких углов;
- температура — в неотапливаемом гараже зимой вода может замёрзнуть, и трассу нужно либо утеплять, либо делать разборной.
Недопустимые вещи
Есть вещи, которые ломают дренаж сразу или постепенно:
- контруклон — участок, где трубка идёт вверх;
- провисание между креплениями — образуется «карман», где стоит вода;
- резкие повороты под 90 градусов — задерживают поток и собирают грязь;
- гофра на всей трассе — рёбра цепляют налёт;
- слишком длинный горизонтальный участок без понижения.
Если трасса уже проложена и вода стоит, не спешите всё переделывать: часто достаточно добавить крепление в провисшем месте и выровнять участок.
Отдельно про наружный блок
Уклон блока снаружи обычно задаётся положением кронштейна. Если он выставлен с перекосом в сторону от сливного отверстия, вода в поддоне скапливается в углу. Поэтому при монтаже наружного блока стоит сначала выставить крепление по уровню, а потом уже подключать дренаж. Как выбрать крепление по весу блока, разбираем в статье кронштейн для кондиционера: как выбрать по весу блока и не ошибиться, а про размещение на балконе — балкон и внешний блок сплит-системы: где повесить, как крепить и не поссориться с соседями.
Монтаж дренажной системы: пошаговый подход
Монтаж слива конденсата — это работа на два-три часа, если всё подготовлено. Главное — не торопиться на этапе выставления уклона: переделать проложенную трассу сложнее, чем сразу сделать ровно.
Что подготовить
Перед началом соберите:
- дренажный шланг или трубку ПВХ нужной длины;
- переходники и соединители под диаметр;
- клипсы или хомуты для крепления к стене;
- хомуты для фиксации стыков;
- ёмкость для слива или вывод в дренаж;
- перчатки и тряпку — вода и пыль будут.
Если трасса идёт по улице или через неотапливаемое помещение, добавьте утеплитель для трубки.
Шаг 1: определите точку слива
Сначала решите, куда уходит вода. Это определит всю геометрию трассы. Точка слива должна быть ниже выхода дренажа, иначе самотёк не заработает.
Шаг 2: проложите трассу с уклоном
Ведите трубку от блока к точке слива с постоянным понижением. Каждый поворот делайте плавным. Не оставляйте участков, где трубка идёт вверх, даже коротких.
Шаг 3: закрепите трубку
Крепите трубку клипсами с шагом, при котором она не провисает. В гибких шлангах провисание появляется быстрее, поэтому точек крепления может понадобиться больше. Проверьте рукой: между креплениями не должно быть «ям».
Шаг 4: соберите стыки
Все соединения должны быть герметичными. Хомуты затягивайте плотно, но без фанатизма, чтобы не пережать трубку. Если стык получился слабым, при первом же цикле он даст капель.
Шаг 5: проверьте систему
Залейте воду в поддон и проследите путь. Вода должна уходить без задержек. Если где-то остаётся лужица — поправьте уклон именно на этом участке.
Шаг 6: защитите от повреждений
В гараже трассу легко задеть инструментом или коробкой. Проложите её по стене, а не по полу, и по возможности закройте участки, где ходите с длинными предметами.
Что делать, если трасса длинная
На длинных трассах вода идёт медленнее, и любые неровности заметнее. В этом случае:
- используйте жёсткую трубку вместо гибкого шланга;
- добавьте промежуточные точки слива или ревизию для промывки;
- проверьте, что нет длинных горизонтальных участков без понижения;
- при возможности сократите длину трассы.
Если совсем не получается выдержать уклон, ставьте дренажный насос — это честнее, чем бороться с физикой.
Обслуживание и профилактика дренажа и уклона блока
Дренаж не ломается сам по себе — он засоряется постепенно. Регулярная проверка занимает несколько минут и избавляет от протечек и запаха.
Как часто проверять
Достаточно осматривать систему раз в сезон, а в пыльных условиях — чаще. В гараже и мастерской, где много пыли и стружки, проверку стоит делать перед каждым активным сезоном.
Что смотреть
При осмотре проверяйте:
- не провисла ли трубка между креплениями;
- нет ли на трассе участков, где стоит вода;
- чистый ли поддон и сливное отверстие;
- нет ли запаха из дренажа;
- не появились ли капли на стыках.
Как промыть систему
Промывка — простая процедура:
- Отсоедините трубку от блока или откройте ревизию.
- Пролейте систему чистой водой под небольшим напором.
- Если вода уходит плохо, повторите промывку и проверьте, нет ли пробки.
- Соберите всё обратно и проверьте стыки.
Для профилактики можно использовать слабый мыльный раствор, но после него обязательно пролить систему чистой водой, чтобы в трубке не осталось мыла.
Признаки проблем
О проблемах говорят:
- капли под блоком или на стене;
- неприятный запах при работе;
- вода в поддоне, которая не уходит;
- снижение эффективности работы оборудования;
- влажные пятна на полу рядом с трассой.
Чем раньше заметите, тем проще устранить. Запущенный засор иногда приходится разбирать полностью.
Уход за блоком
Сам блок тоже требует внимания: поддон нужно очищать от налёта, а дренажное отверстие — от мусора. Если блок стоит на улице, осматривайте его после ливней и сильного ветра. Про крепление и обслуживание наружного блока подробнее в материале внешний блок на балконе: как поставить и не получить перегрев, шум или скандал с соседями.

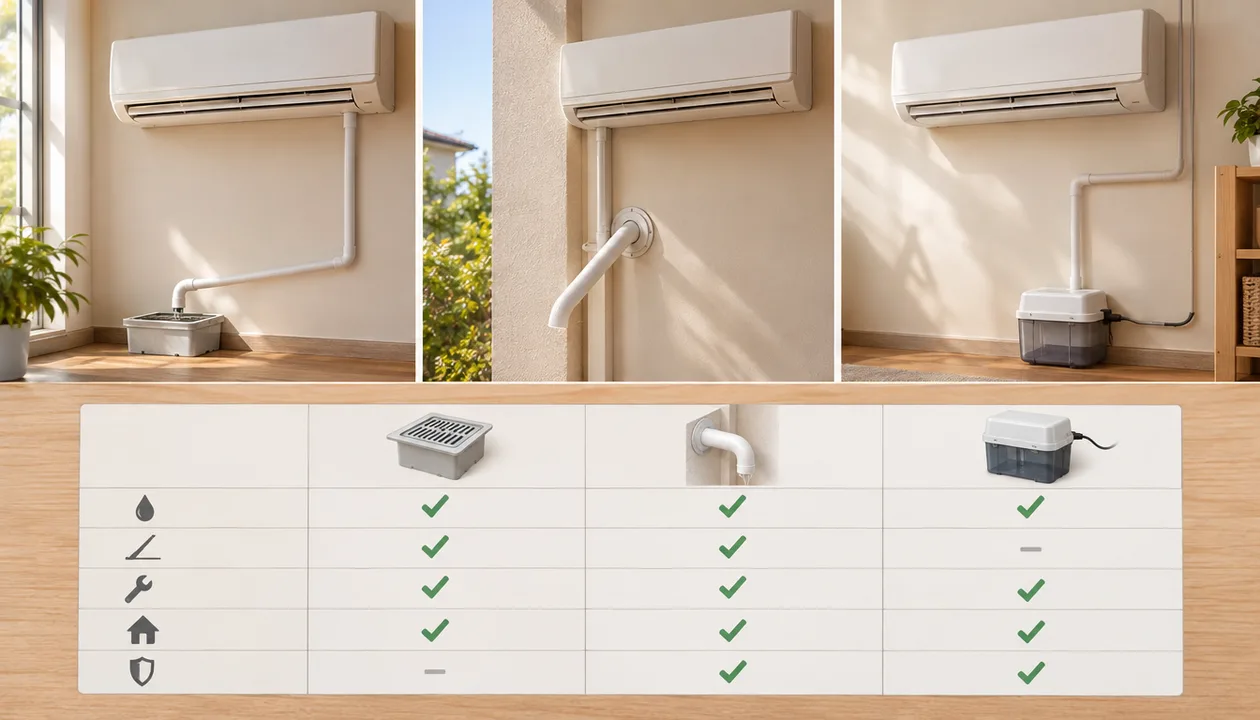

Сравнение вариантов отвода конденсата: таблица
Самотёк и принудительный отвод решают одну задачу разными способами. Выбор зависит от условий, а не от того, какой вариант «лучше» сам по себе.
| Критерий | Самотёчный слив | Принудительный отвод (насос) |
|---|---|---|
| Сложность монтажа | Средняя: нужно выдержать уклон по всей трассе | Выше: нужна ёмкость, питание и место под насос |
| Зависимость от уклона | Критичная: без постоянного понижения не работает | Минимальная: насос толкает воду сам |
| Питание | Не требуется | Нужна розетка |
| Обслуживание | Промывка раз в сезон | Промывка ёмкости и проверка насоса чаще |
| Поведение при отключении электричества | Работает как обычно | Вода остаётся в поддоне |
| Стоимость | Ниже | Выше за счёт насоса |
| Когда выбирать | Есть перепад высот и место для слива | Самотёк невозможен или трасса слишком длинная |
Из таблицы видно главное: самотёк проще и надёжнее, но требует условий. Насос — это решение для случаев, когда условия не выполняются.
Что выбрать в гараже
В гараже чаще всего выигрывает самотёк с выводом воды наружу или в бочку. Это просто, дёшево и не зависит от электричества. Насос ставят, если блок в подвале или слив выше уровня дренажа.
Что выбрать в мастерской
В мастерской с кондиционером или осушителем логика та же. Если рядом есть канализация — ведите воду туда с разрывом струи. Если нет — накопительная ёмкость и самотёк.
Типичные ошибки при сливе конденсата и уклоне блока
Большинство проблем с дренажом — это не поломка, а ошибка монтажа. Разберём те, что встречаются чаще всего.
Отсутствие уклона или малый уклон
Самая частая причина застоя. Трубка лежит ровно, вода в ней стоит, постепенно появляется налёт и запах. Исправляется добавлением креплений и выравниванием трассы.
Контруклон
Участок, где трубка идёт вверх, работает как ловушка. Даже короткий подъём собирает воду и постепенно забивается. Проверяйте трассу рукой — это быстрее, чем ждать протечки.
Провисание между креплениями
Гибкий шланг провисает дугой, и в нижней точке образуется «карман». Вода стоит там, пока не наберётся достаточно, чтобы перелиться. Лечится дополнительными клипсами.
Неподходящие материалы
Гофра на всей трассе — плохая идея: рёбра собирают грязь, а внутренняя поверхность тормозит воду. Лучше гладкий шланг или жёсткая трубка.
Неправильное подключение к канализации
Если трубку просто вставили в сифон без разрыва струи, грязная вода может подниматься обратно. Нужен воздушный зазор между концом трубки и уровнем воды в сифоне.
Отсутствие ревизии
Если трасса длинная и без ревизии, промыть её без разбора почти невозможно. Заложите доступ к проблемным участкам заранее.
Игнорирование зимних условий
В неотапливаемом гараже вода в трубке может замёрзнуть и разорвать её. Либо утепляйте трассу, либо делайте её разборной на зиму.
Слив в одно место без отвода
Вода, которая капает в ведро и переливается через край, — это не дренаж, а источник сырости. Продумайте, куда вода уходит дальше, и как вы будете это контролировать.
Что проверить перед запуском
Перед первым включением пройдите по трассе и ответьте себе на вопросы:
- есть ли постоянный уклон по всей длине;
- нет ли провисаний;
- герметичны ли стыки;
- куда уходит вода и что будет, если ёмкость переполнится;
- как вы будете промывать систему.
Если на все вопросы есть ответ, дренаж прослужит долго.
Что купить для организации слива конденсата
Для монтажа и обслуживания слива конденсата нужен небольшой набор: трубка или шланг, крепёж, иногда насос и ёмкость. Ниже — то, что чаще всего пригодится в гараже и мастерской.
Крепёж и кронштейны
Надёжное крепление — основа ровного уклона. Клипсы, хомуты и кронштейны держат трассу без провисаний. Если вы вешаете наружный блок, кронштейн подбирается по весу — иначе перекос испортит и дренаж, и работу оборудования. Посмотреть варианты можно в разделе крепёж и кронштейны.
Инструмент для монтажа
Для работы понадобится базовый инструмент: дрель, нож, рулетка, уровень. Если вы работаете с плиткой или бетоном, пригодится оснастка для УШМ — она в разделе оснастка для УШМ, болгарки. Например, стальной пылеотвод для УШМ 150 под пылесос, кожух для УШМ 150 под пылесос, пылеуловитель для болгарки 150 помогает держать рабочее место чистым, когда вы штробите или режете под трассу.
Организация хранения рядом
Когда трасса проложена, хочется, чтобы вокруг было удобно. Настенные полки и стеллажи помогают разгрузить пол и держать инструмент под рукой. Загляните в раздел хранение и организация — там есть решения для гаража, мастерской и дома.
Ёмкость и расходники
Для накопительного слива подойдёт обычная канистра или ведро с крышкой. Если вода уходит в дренаж, добавьте переходники и хомуты. Всё это — мелочи, но без них монтаж не закончить.
Где посмотреть весь ассортимент
Полный каталог товаров для дома, гаража и мастерской — в разделе каталог. Там же можно отфильтровать товары по категориям и выбрать то, что подходит под вашу задачу. Если сомневаетесь в совместимости или доставке, посмотрите условия в разделах доставка и оплата.
Частые вопросы
Какой уклон нужен для слива конденсата?
Уклон должен быть постоянным по всей длине трассы, без участков, где трубка идёт вверх. Точные значения зависят от длины и диаметра трубки, поэтому ориентируйтесь на простой принцип: вода должна уходить сама, без застоя. Проверить это можно, залив воду в поддон и проследив путь.
Можно ли отводить конденсат в канализацию?
Да, это удобный вариант, если рядом есть сифон или стояк. Важно сделать разрыв струи: конец дренажной трубки не должен быть погружён в воду, иначе грязная вода может подниматься обратно. Проще всего оставить небольшой воздушный зазор между трубкой и сливом.
Что делать, если нет возможности сделать самотёчный слив?
Ставьте дренажный насос: он собирает воду в ёмкость и выталкивает её вверх или в сторону. Учтите, что насосу нужно питание, а при отключении электричества вода останется в поддоне. Даже с насосом трубку от блока до ёмкости лучше вести с небольшим понижением.
Как часто нужно чистить дренажную систему?
Достаточно проверять систему раз в сезон, а в пыльных условиях — чаще. Промывка занимает несколько минут: пролейте трассу чистой водой и проверьте, уходит ли она без задержек. Если вода стоит, найдите участок с провисанием или засором.
Почему появляется запах из дренажа?
Запах появляется из-за застоявшейся воды: в ней размножаются микроорганизмы и оседает налёт. Причина почти всегда одна — нарушен уклон или в трубке есть провисание. Промывка и выравнивание трассы обычно решают проблему.
Нужен ли уклон для наружного блока кондиционера?
Уклон наружного блока задаётся положением кронштейна, и его стоит выставлять так, чтобы вода в поддоне уходила к сливному отверстию, а не скапливалась в углу. Конкретные требования зависят от конструкции блока, поэтому сверяйтесь с инструкцией производителя. Главное — не допускать перекоса, из-за которого вода застаивается.
Чем крепить дренажную трубку, чтобы она не провисала?
Используйте клипсы или хомуты, закреплённые с шагом, при котором трубка держит форму. Гибкие шланги провисают быстрее, поэтому точек крепления может понадобиться больше. После монтажа пройдите вдоль трассы рукой: между креплениями не должно быть «ям».
Можно ли использовать гофру для слива конденсата?
Можно, но только на коротких участках, где нет другой возможности. В рёбрах гофры собирается грязь, а внутренняя поверхность тормозит воду. Для длинных трасс лучше взять гладкий дренажный шланг или жёсткую трубку ПВХ.
Если вы обустраиваете гараж или мастерскую и хотите, чтобы вода уходила без вашего участия, начните с простого: проверьте уклон, добавьте крепление в провисшем месте, промойте трассу. В большинстве случаев этого достаточно, чтобы слив конденсата заработал как надо. А если нужны надёжные крепления, шланги или кронштейны под наружный блок — загляните в каталог: там есть всё для монтажа и порядка в мастерской. Мы всегда рады помочь с выбором — пишите, если сомневаетесь, что подойдёт именно под вашу задачу.
