Шкаф с роутером, коммутатором и парой блоков питания в гараже или мастерской нагревается незаметно: снаружи металл еле тёплый, а внутри копится горячий воздух, которому некуда уходить. Вентиляция коммуникационного шкафа нужна не «для галочки», а чтобы оборудование работало в нормальном тепловом режиме и не сбоило в самый неподходящий момент — например, когда вы вечером доделываете проводку и полагаетесь на стабильный сигнал камеры или сети.
Если коротко: сначала определите, сколько тепла выделяет начинка и насколько агрессивна среда вокруг (пыль, влага, температура), затем подберите способ отвода воздуха — пассивный через решётки или активный через вентиляторы, — и только потом выбирайте конкретные детали по размерам посадочных мест и защите от грязи. Экономить нельзя на качестве материалов, герметичности прилегания и защите от пыли; переплачивать не стоит за «универсальность» и «супертихую работу» без конкретных цифр.
Дальше разберём это по шагам: зачем вообще охлаждать шкаф, что реально важно при выборе, чем пассивная схема отличается от активной, как совместить вентиляцию с защитой от пыли и влаги и на чём ошибаются чаще всего.

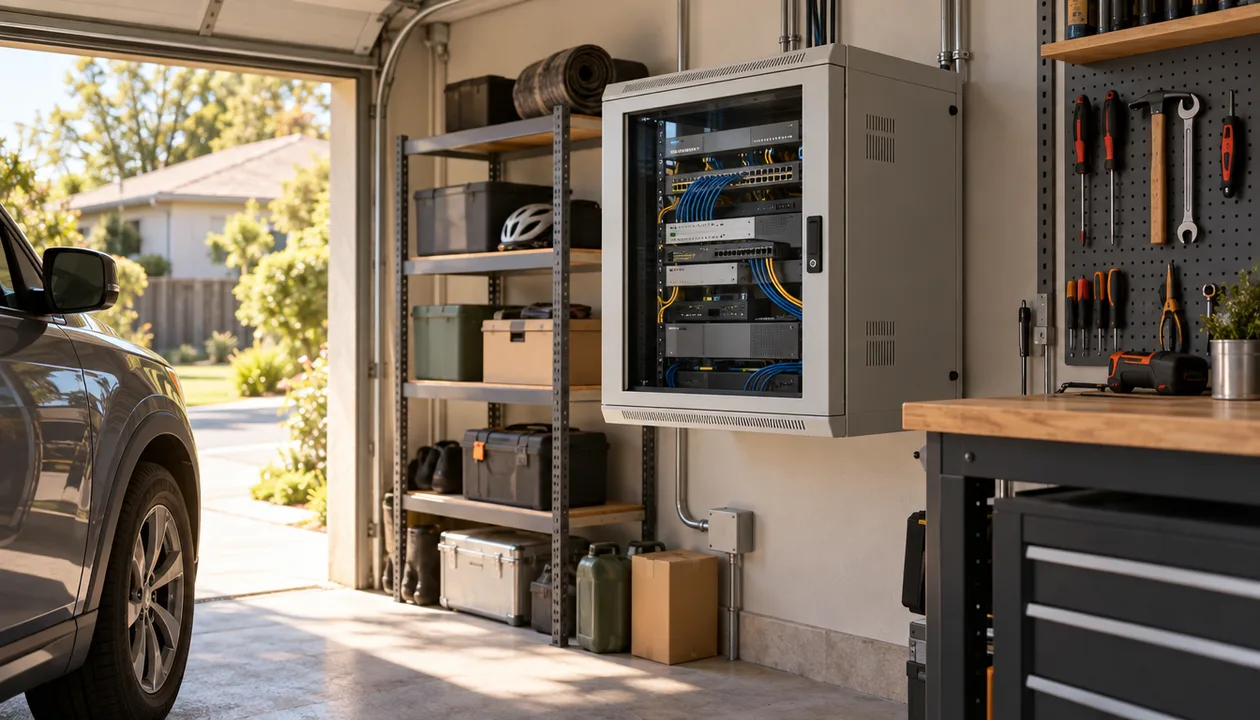

Зачем охлаждать начинку шкафа, если он стоит в гараже
Оборудование внутри шкафа греется тем сильнее, чем плотнее оно набито и чем активнее работает. Роутер, коммутатор, блоки питания, видеорегистратор — каждый источник тепла, а закрытый металлический корпус работает как термос: воздух внутри прогревается, и отводить его некуда.
Что происходит дальше, знакомо многим: устройство начинает «задумываться», связь рвётся, а иногда техника просто выключается и после остывания включается снова. Это не всегда поломка — часто это защита от перегрева. Регулярные перегревы сокращают срок службы электроники, и ремонт или замена выходят дороже, чем продуманная вентиляция.
В гараже и мастерской к теплу добавляются пыль и влага. Металлическая стружка, древесная пыль, конденсат от перепада температур — всё это оседает на платах и разъёмах. Поэтому вентиляция коммуникационного шкафа в таких условиях должна не просто «дышать», а делать это с защитой: воздух пропускать, а грязь — нет. Как вы организуете хранение вокруг рабочего места, во многом определяет, сколько пыли доберётся до шкафа — об этом подробно в статье про аэрозольные баллончики и их хранение в гараже, где мы разбирали общие принципы порядка в мастерской.
По каким признакам сравнивать вентиляцию, а что окажется маркетингом
Сравнивать варианты стоит по четырём-пяти понятным параметрам: совместимость по размерам, защита от пыли и влаги, шум, простота монтажа и обслуживания. Всё остальное — вторично.
Начнём с совместимости. У вас уже есть шкаф, и у него есть посадочные места или стенки, куда вы готовы врезать вентиляцию. Смотреть нужно на реальные габариты: например, накладная вентиляционная решётка с сеткой размером 160×205 мм подойдёт для одного посадочного места, а анемостат с диаметром канала 150 мм — для другого, если вы планируете выводить воздух в канал. Сначала измерьте, потом выбирайте: деталь, которая «почти подходит», будет либо болтаться, либо не встанет вовсе.
Защита от пыли и влаги — второй по важности критерий. Решётка с сеткой задерживает крупную пыль и стружку, но пропускает мелкую взвесь. Если в мастерской пилят и шлифуют, одной сетки мало — нужен фильтрующий элемент или хотя бы продуманное расположение отверстий, чтобы пыль не летела напрямую внутрь. Похожий подход — защита инструмента от пыли при резке: тот же стальной пылеотвод для УШМ 125 с кожухом под пылесос решает ту же задачу — не пустить грязь туда, где она навредит. Логика одна: сначала перекрыть путь пыли, потом думать об остальном.
Шум важен, если шкаф стоит не в дальнем углу, а рядом с рабочим местом или за стеной жилой комнаты. «Тихий» без цифр — это маркетинг. Смотрите на конструкцию: чем меньше оборотов и чем аккуратнее сделан корпус вентилятора, тем меньше гула. Дешёвый вентилятор с дребезжащей решёткой будет раздражать сильнее, чем кажется при покупке.
Простота монтажа и обслуживания — то, о чём вспоминают позже всех, а жалеют чаще всего. Накладную решётку поставить проще, чем врезать канал, но её нужно периодически снимать и чистить. Если чистить неудобно, вы этого делать не будете, и вентиляция со временем зарастёт пылью и перестанет работать.
Что действительно важно, а что можно пропустить
- Важно: точные размеры посадочного места, наличие сетки или фильтра, качество пластика и крепежа, возможность снять деталь для чистки.
- Второстепенно: цвет (белый или чёрный — вопрос вкуса, если шкаф не на виду), форма решётки, декоративные накладки.
- Маркетинг: «универсальность» без указания размеров, «супертихая работа» без цифр, «подходит для любого шкафа» — такие формулировки ничего не значат, пока вы не сверите их с реальными габаритами своего шкафа.
Пассивная или активная: чем отличаются два подхода
Пассивная вентиляция работает за счёт естественной циркуляции: тёплый воздух поднимается и уходит через верхнее отверстие, а свежий затягивается через нижнее. Активная добавляет вентилятор, который принудительно прогоняет воздух.
Для небольшого настенного шкафа в гараже, где стоит пара устройств, часто достаточно пассивной схемы с защитой от пыли. Это дешевле, бесшумно и не требует питания. Но у пассивной вентиляции есть предел: если начинка работает интенсивно или шкаф стоит в жарком углу, естественного обмена не хватит, и температура внутри всё равно будет расти.
Активная вентиляция эффективнее: вентилятор стабильно отводит тепло независимо от того, насколько удачно расположен шкаф. Плата за это — питание, возможный шум и необходимость защищать вентилятор от пыли, иначе он забьётся и перестанет тянуть воздух. Если оборудование работает круглосуточно или вы замечали, что устройства греются и сбоят, активный отвод тепла стоит рассмотреть всерьёз.
Компромисс, который часто выбирают в мастерских: пассивные решётки с фильтрацией плюс один аккуратный вентилятор на вытяжку, включаемый по необходимости. Так вы получаете и тишину в спокойные часы, и запас по отводу тепла, когда он нужен.

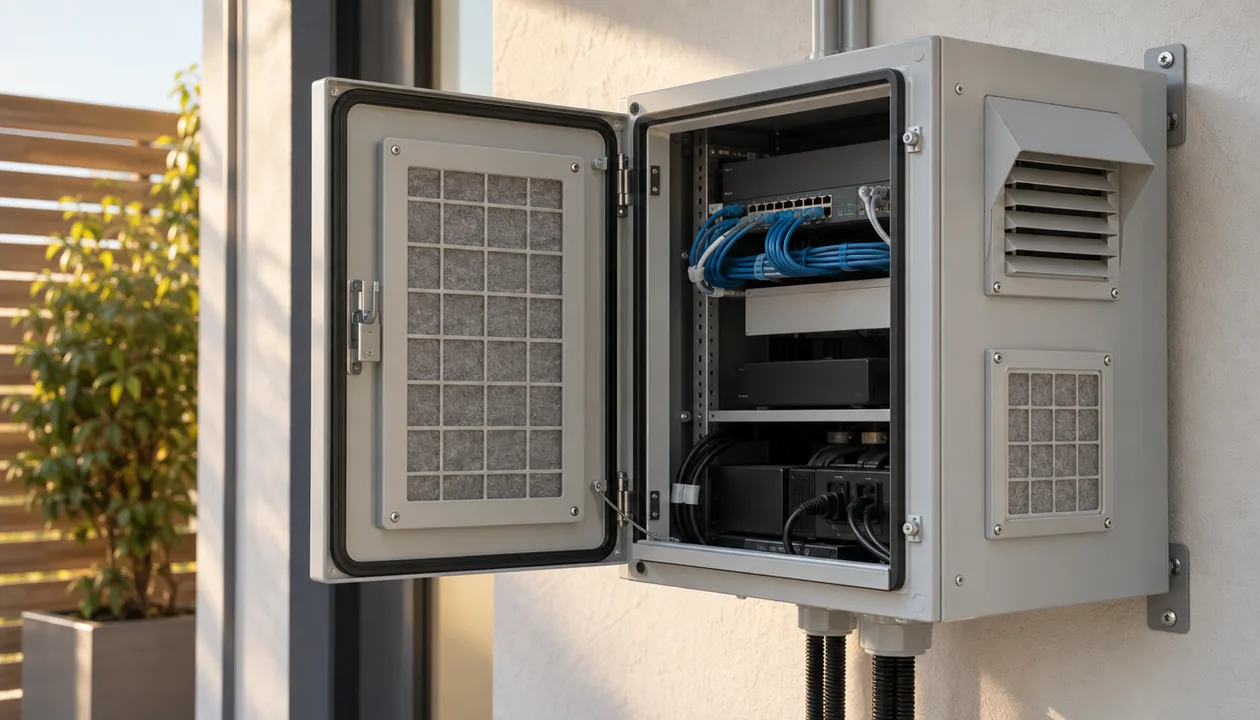

Как совместить вентиляцию с защитой от пыли и влаги
Совместить вентиляцию и защиту от грязи можно, если продумать путь воздуха, а не просто прорезать дырку. Воздух должен проходить через фильтрующий элемент, а не напрямую в корпус с оборудованием.
Практические приёмы, которые работают:
- Ставьте решётки с сеткой или фильтрующими вставками — они задерживают крупную пыль и стружку, которую тянет из мастерской.
- Размещайте отверстия так, чтобы поток не шёл напрямую на платы и разъёмы: пусть воздух огибает начинку, а не бьёт в неё.
- Если в помещении влажно, добавьте защиту от конденсата: например, не размещайте шкаф у самой холодной стены и следите, чтобы вентиляционные элементы не промерзали.
- Чистите сетки и фильтры регулярно — забитая пылью решётка работает хуже, чем её отсутствие, потому что создаёт иллюзию вентиляции.
Отдельно про влагу: если шкаф стоит в неотапливаемом гараже, где зимой холодно, а летом жарко, перепады температур дают конденсат. Здесь важно не только «дышать», но и не создавать условий, при которых влага оседает на электронике. Иногда разумнее выбрать шкаф с подходящим классом защиты и уже под него подбирать вентиляцию — так вы не боретесь с последствиями, а решаете причину.
На чём нельзя экономить, а на чём переплачивать не стоит
Экономить нельзя на трёх вещах: качестве материалов, надёжности крепления и точности размеров. Дешёвый пластик со временем желтеет и становится хрупким, особенно на солнце и на морозе. Плохо закреплённая решётка начинает дребезжать или выпадает. Неточная подгонка по размеру снижает эффективность всей схемы: щели пропускают пыль, а неплотное прилегание сводит на нет продуманный поток воздуха.
Отдельно про безопасность: вентиляция не должна создавать риск короткого замыкания или попадания влаги внутрь. Если отверстие расположено так, что через него может затекать вода, никакая сетка не спасёт.
А вот переплачивать не стоит за:
- декоративные накладки и «дизайнерские» формы, если шкаф не на виду;
- «универсальные» комплекты, которые на деле требуют доработки напильником;
- громкие обещания «полной тишины» без указания уровня шума;
- брендовые надбавки там, где важны только размер, материал и качество крепежа.
Разумный подход — купить ровно то, что подходит по размерам и защите, и не гнаться за лишними функциями. Если вы уже собираете мастерскую, посмотрите, как мы советуем подходить к базовому набору инструмента для дома — там та же логика: сначала понять задачу, потом покупать.
Сравнение подходов по ключевым критериям
Чтобы выбрать между пассивной и активной схемой, удобно разложить их по критериям, которые действительно влияют на эксплуатацию.
| Критерий | Пассивная вентиляция | Активная вентиляция |
|---|---|---|
| Стоимость деталей | Низкая: решётка, анемостат, сетка | Выше: вентилятор, питание, крепёж |
| Эффективность отвода тепла | Зависит от расположения и перепада температур | Стабильная, не зависит от расположения |
| Шум | Отсутствует | Зависит от модели вентилятора |
| Питание | Не требуется | Нужна линия питания |
| Защита от пыли | Решается сеткой или фильтром | Нужна отдельная защита вентилятора |
| Обслуживание | Снять и почистить решётку | Чистить и решётку, и вентилятор |
| Когда подходит | Небольшая начинка, умеренный нагрев | Интенсивная работа, плотная набивка |
Эта таблица — не приговор, а ориентир. В реальности многие собирают гибрид: пассивные отверстия с фильтрацией плюс вентилятор на вытяжку, который включают, когда оборудование работает под нагрузкой.

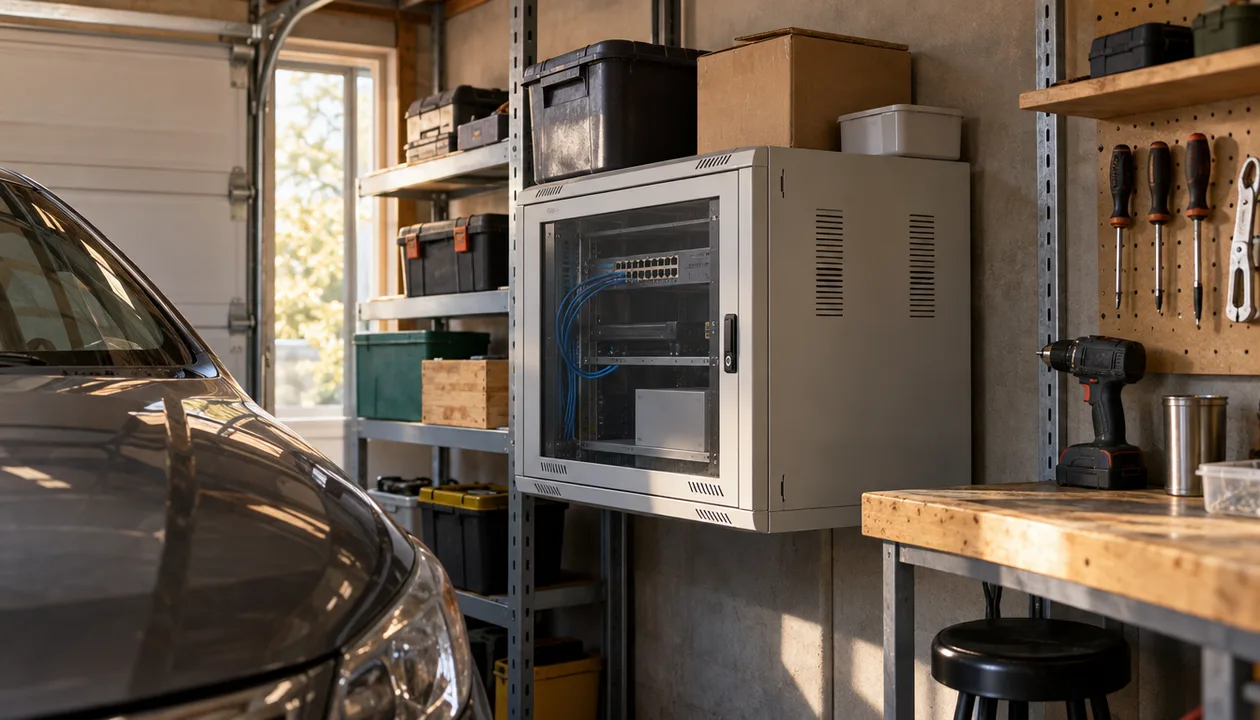

Ошибки при установке в гараже и мастерской
Самая частая ошибка — слишком маленькие отверстия. Кажется, что «и так сойдёт», но недостаточное сечение не даёт воздуху циркулировать, и вентиляция превращается в декорацию.
Вторая по частоте — отсутствие защиты от пыли. В мастерской, где пилят и шлифуют, открытое отверстие быстро затягивает грязь внутрь, и она оседает на платах. Здесь помогает та же логика, что и с пылеотводом для УШМ 125 мм: перекрыть путь пыли у источника, а не бороться с последствиями.
Третья ошибка — неправильное расположение. Классическая схема: приток снизу, вытяжка сверху. Тёплый воздух поднимается, и если верхнее отверстие есть, он уходит; если его нет, тепло остаётся внутри. Перепутать верх и низ — значит свести эффективность к нулю.
Четвёртая — игнорирование шума. Если шкаф стоит рядом с рабочим местом, гудящий вентилятор будет раздражать каждый день. Пятая — отсутствие доступа для чистки: если решётку неудобно снять, её не почистят.
И шестая, о которой вспоминают позже всех: вентиляция без учёта влажности. В неотапливаемом гараже конденсат может навредить сильнее, чем нагрев, поэтому защиту от влаги стоит продумывать заранее.
Как организовать шкаф, чтобы вентиляция работала
Вентиляция работает лучше, когда внутри шкафа есть порядок. Если оборудование набито как попало и перекрывает поток воздуха, даже хорошая схема не поможет.
Практические шаги:
- Оставьте свободное пространство вокруг нагревающихся устройств — воздух должен огибать их, а не упираться в стенку.
- Разместите приток снизу, вытяжку сверху — так работает естественная тяга.
- Не ставьте шкаф вплотную к стене, если сзади есть вентиляционные отверстия.
- Продумайте, как будете снимать решётки для чистки, и оставьте к ним доступ.
- Если начинка плотная, рассмотрите настенный шкаф с продуманной внутренней компоновкой — например, настенный коммуникационный шкаф 4U 554×264×350, где проще организовать поток воздуха.
Если вы только собираете узел с оборудованием, начните с каталога телекоммуникационных шкафов — там видно, какие варианты бывают по размеру и компоновке, и проще понять, какую вентиляцию под них планировать.
Что проверить перед покупкой: короткий чек-лист
Перед покупкой пройдите по пунктам — это занимает десять минут, а экономит нервы и деньги.
- Измерьте посадочные места и запишите допустимые размеры (например, 160×205 мм для накладной решётки или 150 мм для канала анемостата).
- Оцените условия: сколько пыли, есть ли влага, какая температура зимой и летом.
- Решите, хватит ли пассивной вентиляции или нужна активная.
- Проверьте, есть ли в выбранной детали сетка или фильтр.
- Уточните, насколько просто снять деталь для чистки.
- Прикиньте уровень шума, если шкаф рядом с рабочим местом.
- Сравните цены и отбросьте маркетинговые наценки за «универсальность».
Если сомневаетесь, посмотрите весь раздел строительство и ремонт — там собраны товары для обустройства мастерской и инженерных узлов, и по соседним позициям проще понять, что вам действительно нужно.
Частые вопросы
Можно ли использовать обычную вентиляционную решётку для коммуникационного шкафа?
Да, обычная накладная решётка с сеткой подойдёт, если она совпадает по размеру с посадочным местом и защищает от пыли. Главное — не брать первую попавшуюся: сверьте габариты и убедитесь, что через сетку не будет лететь крупная стружка. Если в помещении много мелкой пыли, лучше выбрать вариант с фильтрующей вставкой.
Нужен ли вентилятор для вентиляции коммуникационного шкафа в гараже?
Не всегда. Для небольшой начинки при умеренном нагреве часто достаточно пассивной схемы с притоком снизу и вытяжкой сверху. Вентилятор нужен, если оборудование работает интенсивно, шкаф плотно набит или вы замечали перегрев и сбои. Начните с пассивной схемы и добавьте активный отвод тепла, если температуры не хватает.
Как защитить коммуникационный шкаф от пыли, если в гараже грязно?
Защита строится на фильтрации и правильном расположении. Ставьте решётки с сеткой или фильтром, размещайте отверстия так, чтобы поток не шёл напрямую на платы, и регулярно чистите элементы. Если рядом пилят и шлифуют, стоит подумать о том, чтобы отводить пыль у источника — так же, как это делают с инструментом при резке.
Какой размер вентиляционного отверстия выбрать для шкафа 4U?
Размер определяется посадочным местом и требуемым сечением для циркуляции, а не самим форматом 4U. Сначала измерьте, сколько места вы готовы отвести под вентиляцию на стенке или дверце, и подберите деталь под эти габариты. Ориентируйтесь на доступные размеры вроде 160×205 мм для решётки или 150 мм для канала анемостата.
Можно ли установить анемостат ERA 15АПВП на коммуникационный шкаф?
Анемостат с диаметром канала 150 мм предназначен для приточно-вытяжной вентиляции и может использоваться в схеме отвода воздуха, если у вас есть подходящий канал и место под установку. Универсальным решением для любого шкафа он не является: проверьте, встанет ли он по размеру и подходит ли вам сама идея канальной вентиляции. Если канал не нужен, проще обойтись накладной решёткой.
Как часто нужно чистить вентиляцию коммуникационного шкафа?
Частота зависит от запылённости помещения: в мастерской, где пилят и шлифуют, чистить придётся заметно чаще, чем в чистой комнате. Практическое правило — проверять сетку и фильтр каждый раз, когда заметили слой пыли, и не реже, чем раз в несколько месяцев. Забитая пылью решётка работает хуже, чем её отсутствие.
Что будет, если не делать вентиляцию в коммуникационном шкафу?
Внутри будет копиться тепло, и оборудование начнёт работать в неблагоприятном тепловом режиме. Это проявляется сбоями, зависаниями и внезапными отключениями, а со временем сокращает срок службы электроники. В запылённом помещении добавляется ещё и загрязнение плат, которое тоже не идёт на пользу.
Чем отличается пассивная вентиляция от активной на практике?
Пассивная работает за счёт естественной циркуляции и не требует питания, но зависит от расположения шкафа и перепада температур. Активная использует вентилятор и отводит тепло стабильно, но требует питания, может шуметь и нуждается в защите от пыли. На практике часто выбирают гибрид: пассивные отверстия с фильтрацией плюс вентилятор на вытяжку.
Когда будете выбирать детали для своего шкафа, загляните в каталог телекоммуникационных шкафов и раздел строительство и ремонт — там видно, как разные решения сочетаются между собой. А если захотите свериться по условиям доставки и оплаты, эти страницы тоже всегда под рукой: доставка и оплата.
