Вы купили пылеотвод, принесли домой, надели на болгарку — и тут выясняется, что труба пылесоса шире патрубка на пару миллиметров. Вроде ерунда, но пыль летит мимо, шланг срывается, а работа превращается в борьбу с оснасткой. Знакомая история: большинство разочарований в пылеотводах связано не с качеством стали и не с ценой, а именно с диаметром патрубка пылеотвода.
Если коротко: диаметр патрубка — это размер выходного отверстия пылеотвода, которым он соединяется с приёмной трубой пылесоса. Идеальный вариант — когда эти два размера совпадают без переходников. Тогда вы получаете максимальную тягу, плотный стык и никакого свиста. Если совпадения нет, нужен грамотный переходник, а не изолента и надежда.
Дальше разберём по-человечески: какие диаметры встречаются, как измерить свой пылесос до покупки, что в характеристиках важно, а что — маркетинговая шелуха. И на чём действительно нельзя экономить, чтобы потом не переделывать узел.
Что вообще называют патрубком и зачем смотреть на его размер
Патрубок — это короткий жёсткий отвод на корпусе пылеотвода, через который воздух с пылью уходит в шланг пылесоса. Именно он принимает поток, и именно от его диаметра зависит, насколько свободно пыль покидает зону реза.
Представьте, что вы сужаете русло реки: чем уже проход, тем выше сопротивление и тем меньше воды пройдёт за секунду. С воздухом то же самое. Если патрубок заужен относительно приёмной трубы пылесоса, поток тормозится, часть пыли не успевает уйти и оседает вокруг диска. Если, наоборот, патрубок заметно шире трубы пылесоса, вы теряете скорость потока: разрежение «размазывается» по большому сечению, и всасывание на кромке кожуха слабеет.
Поэтому диаметр патрубка пылеотвода — не абстрактная цифра из карточки, а параметр, который определяет, будет ли узел работать как единая система. На практике встречаются патрубки около 32 мм, воротники на 39, 42, 45, 48 и 50 мм, а также посадочные размеры в районе 51–52 мм под конкретные приёмные трубы. Это не «хорошие» и «плохие» размеры — это разные стыковочные узлы.
Как понять, какой диаметр нужен именно вашему пылесосу
Самый надёжный путь — измерить приёмную трубу пылесоса до покупки пылеотвода, а не после. Делается это за минуту.
- Снимите шланг с пылесоса или отсоедините насадку, чтобы получить доступ к патрубку, куда шланг вставляется.
- Измерьте штангенциркулем внутренний диаметр отверстия — или наружный диаметр шлангового штуцера, если шланг вставляется внутрь.
- Запишите оба числа: внутренний и наружный. Разница между ними и подскажет, какой переходник понадобится.
- Сверьте с размерами пылеотвода, который присматриваете.
Если штангенциркуля под рукой нет, подойдёт линейка и кусок бумаги: оберните бумагу вокруг штуцера, отметьте длину окружности, разделите её на 3,14 — получите приблизительный диаметр. Точность до миллиметра тут важнее, чем кажется: разница в 1–2 мм уже даёт люфт и подсос воздуха.
Отдельно проверьте, как устроен ваш шланг. У бытовых пылесосов часто конусный штуцер: он входит в патрубки разного размера за счёт сужения. У строительных пылесосов вход обычно жёстче и рассчитан на конкретный стандарт. Это как раз тот случай, когда стоит заглянуть в гид по выбору пылесоса под пылеотвод, чтобы не покупать оснастку вслепую.
Какие диаметры патрубков встречаются и для каких задач они годятся
Компактные патрубки около 32 мм — это типичный размер для небольших пылеотводов под УШМ 115 и 125 мм. Они хороши для бытовых пылесосов и коротких шлангов: аккуратная шлифовка, подрезка плитки, небольшие объёмы пыли. Если вы работаете в квартире и убираете за собой сразу, такого узла чаще всего достаточно.
Воротники 39–50 мм — шаг в сторону более производительных систем. Они встречаются на пылеотводах, которые подключают к строительным пылесосам с большим расходом воздуха. Здесь важно понимать: сам по себе широкий воротник не добавит тяги, если пылесос слабый. Ширина работает в паре с мощностью.
Посадочные размеры 51–52 мм — это уже про конкретную стыковку с приёмной трубой. Такие значения часто фигурируют у моделей, рассчитанных на определённый класс пылесосов. Тут универсального совета нет: либо совпало, либо нужен переходник.
Отдельная история — пылеотводы со сменными воротниками. У них в комплекте идёт набор колец под разные диаметры, и вы подбираете нужное под свой шланг. Это удобно, если инструмент один, а пылесосы вы меняете или берёте в аренду. Но помните: каждый лишний переходник — это ещё один стык, а каждый стык — потенциальная утечка.

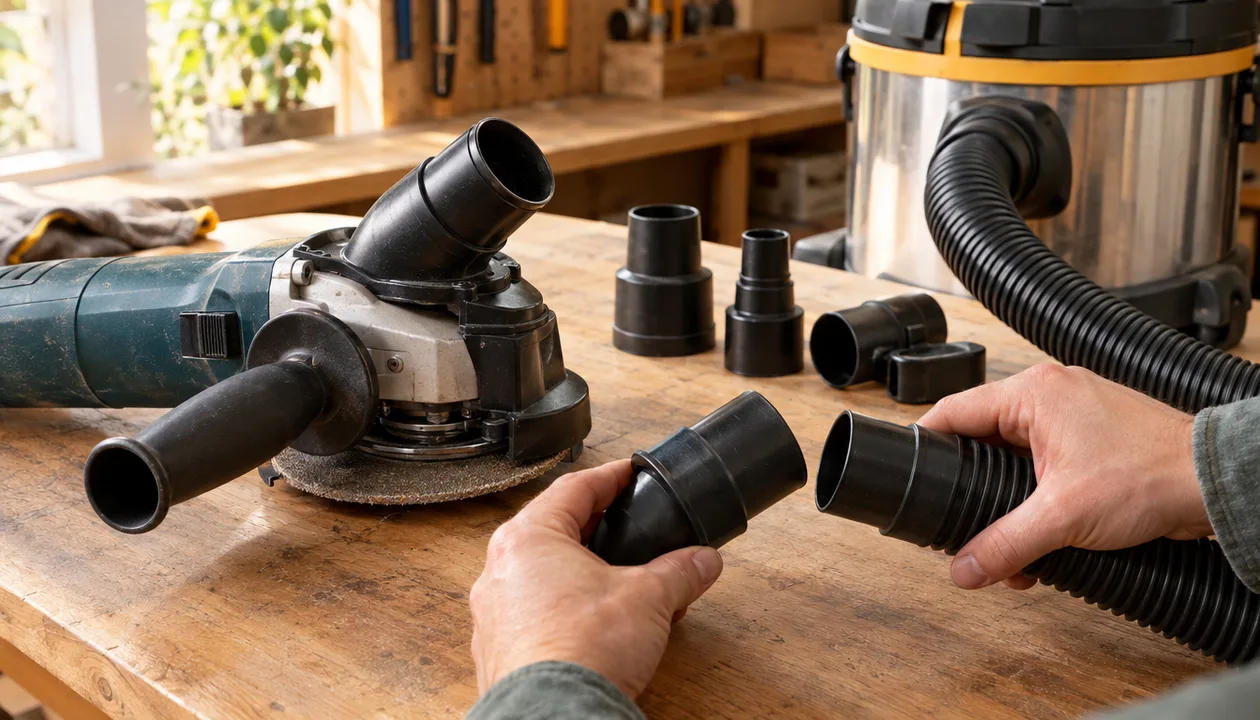

Совместимость с болгаркой и пылесосом: где искать подвох
Совместимость пылеотвода складывается из двух независимых вещей: посадка на УШМ и стыковка с пылесосом. Очень часто покупатель проверяет только первую и забывает про вторую.
С посадкой на болгарку всё привязано к диаметру диска и конструкции кожуха. Пылеотводы делают под УШМ 115, 125, 150 и 230 мм. Кожух должен садиться на редуктор вашей модели и не мешать регулировке глубины реза. Если сомневаетесь, как это сочетается, полезно заранее прочитать про влияние пылеотвода на глубину реза — там разобрано, когда кожух начинает мешать пропилу.
Со стыковкой к пылесосу всё сложнее, потому что единого стандарта нет. Производители пылесосов используют разные диаметры приёмных труб, и два устройства из разных коробок могут не совпасть на пару миллиметров. Отсюда и берётся большинство историй «купил, а не подошло».
Вот что стоит проверить до оплаты:
- диаметр патрубка пылеотвода и диаметр приёмной трубы пылесоса — совпадают или близки;
- есть ли в комплекте переходник и на какие размеры он рассчитан;
- как фиксируется соединение: хомут, резиновое кольцо, плотная посадка;
- не слишком ли короткий патрубок — длинный шланг на коротком отводе перекашивает узел.
Если хотите сравнить, как ведут себя разные узлы на практике, есть отдельный разбор про пылеотвод с УШМ и пылесосом — он как раз про то, почему «большой тюбик» не всегда влезает в «узкий стакан».
Если работаете болгаркой 150 мм, стальной кожух с патрубком под шланг сразу решает обе задачи: садится на инструмент и держит форму под разрежением.
Сравнение вариантов по ключевым параметрам
Чтобы не запутаться в цифрах, сведём типовые сценарии в таблицу. Значения условные, но отражают реальную логику подбора.
| Сценарий | Диаметр патрубка | Тип пылесоса | Что учесть |
|---|---|---|---|
| Шлифовка и подрезка в квартире | около 32 мм | бытовой, короткий шланг | хватит плотной посадки, переходник часто не нужен |
| Плитка, штробление, средние объёмы | 39–45 мм | строительный, средний расход | проверьте фиксацию хомутом, иначе сорвёт |
| Долгая работа, много пыли | 48–50 мм | строительный, высокий расход | нужен запас по тяге и жёсткий патрубок |
| Стыковка с конкретной трубой | 51–52 мм | модель под стандарт | без примерки или переходника не обойтись |
| Смена пылесосов | сменные воротники | разные | каждый стык — потенциальная утечка |
Как видите, диаметр патрубка пылеотвода — это не гонка за максимумом. Это подбор под ваш пылесос и объём работ.
Типичные ошибки, из-за которых пыль летит мимо
Первая и самая частая ошибка — покупка пылеотвода без замера приёмной трубы. Человек видит «универсальный» и решает, что вопрос закрыт. На деле универсальность часто означает набор переходников, а не идеальную посадку.
Вторая ошибка — переходник, собранный из подручного. Изолента, скотч, обрезок шланга — всё это работает до первого серьёзного разрежения, а потом срывается. Хуже того, такой стык подсасывает воздух и снижает тягу на кромке кожуха.
Третья — слишком длинный или сильно изогнутый шланг малого диаметра. Даже при правильном патрубке длинный тонкий шланг добавляет сопротивление, и пылесос «не тянет». Если столкнулись с этим, разбор про то, почему пылесос не тянет через пылеотвод, поможет найти причину.
Четвёртая — неплотное соединение. Даже совпавшие размеры дают люфт, если нет хомута или резинового уплотнения. Проверяйте стык рукой: при работе он не должен подсасывать воздух и свистеть.
Что в характеристиках действительно важно, а что — маркетинг
Слова «универсальный», «подходит ко всем пылесосам», «максимальная эффективность» звучат красиво, но за ними часто нет конкретики. Реально важны три вещи: точные размеры патрубка и переходников, материал и жёсткость, а также способ фиксации.
Материал патрубка — не мелочь. Тонкий пластик на морозе или при нагреве теряет форму, и стык начинает травить. Сталь держит форму и не боится случайных ударов, но добавляет вес. Для стационарной работы в мастерской это плюс, для работы на весу — надо взвесить.
Жёсткость тоже имеет значение: мягкий патрубок складывается под разрежением и перекрывает поток. Если патрубок пружинит в руках, при работе он может схлопнуться.
Что до заявлений о «99% совместимости» — относитесь к ним спокойно. Под совместимостью обычно понимают посадку на УШМ, а не стыковку с пылесосом. Это разные вещи, и вторую всегда проверяют по размерам.
Как подобрать диаметр под свои задачи: пошаговый алгоритм
Начните с пылесоса, а не с пылеотвода. Это главный принцип, который экономит деньги и нервы.
- Измерьте приёмную трубу пылесоса и запишите размер.
- Определите диаметр диска УШМ и тип работ: шлифовка, резка, штробление.
- Выберите пылеотвод с патрубком под ваш размер или с подходящим переходником.
- Проверьте, как узел фиксируется: хомут, кольцо, плотная посадка.
- Соберите всё до начала работы и проверьте стык на герметичность.
- Только после этого выходите на материал.
Если работы разные — от аккуратной шлифовки до штробления, — разумно иметь два узла под разные задачи, а не пытаться выжать всё из одного. Кстати, для штробления логика та же: как подобрать пылеотвод под диаметр диска — базовые принципы совместимости не меняются.
Для запила плитки под 45 градусов отдельная насадка на болгарку 125 мм со своим пылеотводом удобнее, чем попытка приспособить обычный кожух.
Где экономить нельзя
На герметичности стыка экономить нельзя. Именно она определяет, попадёт пыль в пылесос или в ваши лёгкие. Дешёвый переходник с люфтом сводит на нет всю затею с пылеотводом.
На соответствии диаметров — тоже. Если патрубок не совпадает с трубой, вы либо теряете тягу, либо получаете подсос. Ни то, ни другое не лечится настройками пылесоса.
На материале патрубка — в разумных пределах. Для регулярной работы лучше сталь или плотный пластик, который не складывается под разрежением.
И на запасе по совместимости. Если вы планируете менять пылесос или брать инструмент в аренду, сменные воротники окупятся быстрее, чем кажется. А если работаете в мастерской, где всё стоит на своих местах, лишние переходники только добавляют стыков.
Что проверить перед покупкой: короткий чек-лист
Пройдитесь по списку, прежде чем оформлять заказ. Он занимает пару минут, а спасает от возвратов.
- Замерен ли диаметр приёмной трубы пылесоса.
- Совпадает ли он с диаметром патрубка пылеотвода.
- Есть ли переходник и подходит ли он по размеру.
- Как фиксируется соединение и не будет ли люфта.
- Выдержит ли патрубок разрежение и не сложится ли.
- Подходит ли пылеотвод по посадке на вашу УШМ.
Если хотя бы на один пункт ответа нет — лучше уточнить до покупки, чем разбираться после.
Почему это важно для чистоты в мастерской
Пыль от резки и шлифовки — не просто грязь. Она оседает на инструментах, проникает в механизмы и ускоряет износ. Во влажном гараже металлическая пыль и влага вместе дают ржавчину, о чём подробно написано в материале про влажность в гараже и металл. Хорошо собранный пылеотвод с правильным диаметром патрубка — это не про эстетику, а про то, чтобы инструмент жил дольше.
Когда узел собран правильно, вы работаете спокойнее: не отвлекаетесь на облако пыли, не чихаете, не убираете верстак после каждого реза. Это и есть та самая бытовая выгода, ради которой всё затевается.
Пылеотводы, переходники и запасные хомуты лучше держать на настенных полках над верстаком, а не в ящике на полу, куда оседает пыль.
Частые вопросы
Какой диаметр патрубка пылеотвода выбрать для бытового пылесоса?
Для бытового пылесоса чаще всего подходит патрубок около 32 мм. Такой размер встречается на компактных пылеотводах под УШМ 115 и 125 мм и рассчитан на небольшой расход воздуха. Если у вашего пылесоса приёмная труба шире, понадобится переходник или сменный воротник.
Можно ли подключить пылеотвод с патрубком 32 мм к пылесосу с большим диаметром?
Да, но только через переходник, который плавно расширяет поток. Просто натянуть шланг на меньший патрубок не получится — будет люфт и подсос воздуха. Резкий переход с 32 мм на 50 мм тоже нежелателен: он создаёт завихрения и снижает тягу.
Что делать, если диаметр патрубка не совпадает с пылесосом?
Подобрать переходник с одного размера на другой или заменить воротник, если он сменный. Если разница минимальна, поможет плотная посадка с хомутом и резиновым уплотнением. Изолента и скотч — временное решение, которое срывается при первом серьёзном разрежении.
Влияет ли диаметр патрубка на силу всасывания?
Влияет, и заметно. Узкий патрубок добавляет сопротивление потоку, широкий — снижает скорость воздуха в шланге. Лучший вариант — когда диаметр патрубка совпадает с приёмной трубой пылесоса: тогда разрежение работает в полную силу, а пыль уходит без потерь.
Универсальные пылеотводы — это правда или маркетинг?
Это компромисс. Универсальность обычно означает набор переходников и сменных воротников, а не идеальную посадку под любую трубу. Если у вас конкретный пылесос, точный размер патрубка надёжнее, чем обещание «подходит ко всему». Каждый лишний переходник — дополнительный стык и потенциальная утечка.
Как измерить диаметр приёмной трубы пылесоса перед покупкой пылеотвода?
Снимите шланг и измерьте отверстие штангенциркулем — внутренний и наружный диаметр. Без инструмента оберните штуцер бумагой, отметьте длину окружности и разделите её на 3,14. Точность до миллиметра важна: разница в 1–2 мм уже даёт люфт.
Подойдёт ли один пылеотвод для шлифовки и для штробления?
Технически можно, но удобнее два разных узла. Для шлифовки хватает компактного пылеотвода с патрубком около 32 мм, для штробления нужен кожух с большим захватом и патрубок под более производительный пылесос. Универсальная модель справится с обеими задачами, но без выигрыша в эффективности.
Нужен ли хомут, если диаметры совпали?
Желательно. Даже при точном совпадении размеров соединение со временем ослабевает от вибрации. Хомут или резиновое уплотнение удерживают стык плотным и не дают ему подсасывать воздух. Это недорогая деталь, которая заметно продлевает нормальную работу узла.
Мы в Parallels Perfect Tools делаем стальные пылеотводы для УШМ 115–230 мм — с патрубками и переходниками под разные пылесосы. В каталоге оснастки для УШМ и болгарки можно подобрать узел под конкретный диаметр диска, а если хочется сразу взять подходящий вариант, посмотрите стальной пылеотвод под 125 мм — он садится на большинство популярных болгарок.
Для более крупных работ есть модели под 150 и 230 мм — с ними удобно резать и штробить, не поднимая пыль в мастерской. А если вы только обустраиваете рабочее место и хотите разложить всё по полкам, загляните в раздел хранения и организации: порядок вокруг верстака не менее важен, чем правильный патрубок.
Перед заказом просто сверьте диаметр патрубка со своей приёмной трубой — и узел соберётся с первого раза. Если что-то не сойдётся по размерам, напишите нам, поможем подобрать переходник.
