Сели резать плитку или профиль, опустили диск на разметку — а вместо линии видите только край кожуха. Знакомая ситуация: рука сама тянется снять защиту, чтобы хоть что-то разглядеть. Не спешите. В большинстве случаев кожух мешает видеть линию реза не потому, что он лишний, а потому, что он выставлен не под ту руку, не под тот угол или не под тот диаметр диска. Правильно повёрнутый и отрегулированный кожух оставляет открытым ровно тот сектор, где идёт разметка, и при этом продолжает ловить искры и стружку.
Ниже — спокойный разбор: из-за чего теряется обзор, чем отличается штатный защитный кожух от вытяжного, как найти рабочее положение и что делать, если после всех настроек разметку всё равно не видно. И да, снимать защиту мы не будем — это не компромисс, а риск, который не стоит удобства.

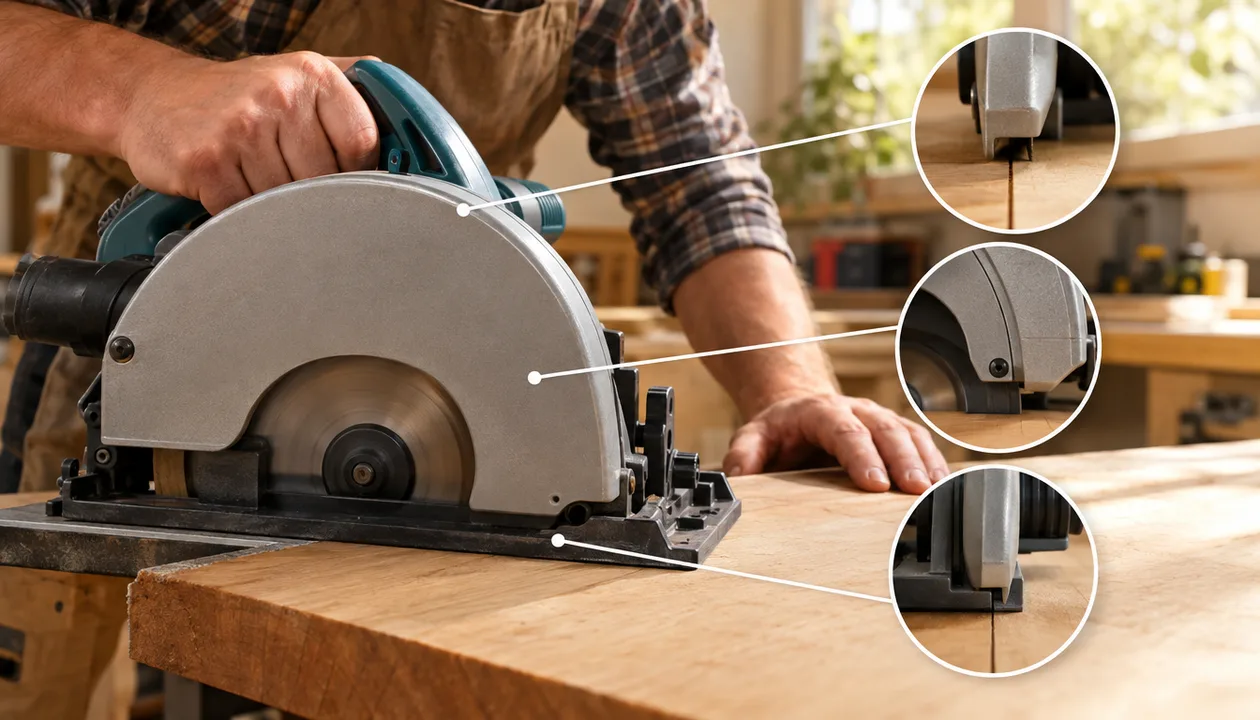

Почему кожух мешает видеть линию реза: три реальные причины
Кожух перекрывает обзор не сам по себе, а из-за конкретного положения или несоответствия деталей. Если разметка уходит под металл, почти всегда виновата одна из трёх вещей: неправильный поворот вокруг шпинделя, лишний размер корпуса или слишком глубоко посаженный вытяжной кожух. Разберём каждую.
Причина первая: кожух повёрнут не под вашу руку
Штатный защитный кожух сидит на шпинделе и поворачивается вокруг оси — это его штатная функция, а не самодеятельность. Заводская установка чаще всего оставляет открытым сектор вверх или вбок, потому что так удобнее для типовой резки «от себя». Но если вы режете, держа болгарку иначе, или ведёте инструмент левой рукой, открытый сектор оказывается сбоку, а разметка — под металлом.
Что происходит на практике: вы наклоняетесь, ловите линию краем глаза, корпус инструмента перекашивается, и пропил уходит в сторону от разметки на пару миллиметров. На плитке это скол, на профиле — заметный уступ. Причина не в кривых руках, а в том, что рабочее положение кожуха не совпало с направлением реза.
Причина вторая: корпус больше, чем нужно для этой задачи
Второй сценарий — когда стоит вытяжной кожух с крупным корпусом под пылеотвод. Он глубже штатного, потому что внутри нужно место для потока воздуха и стружки. Чем больше корпус, тем меньше прямой видимости разметки — это плата за чистый воздух в мастерской. Если вы режете тонкий материал и пыли немного, крупный вытяжной кожух даёт больше помех обзору, чем пользы.
Причина третья: кожух посажен слишком глубоко
У вытяжных моделей часто есть ступенчатая регулировка глубины — например, 10, 20 или 30 мм. Это расстояние от края кожуха до поверхности заготовки. Чем глубже посадка, тем плотнее кожух прилегает к материалу и тем лучше собирает пыль. И тем сильнее он закрывает линию реза, потому что металл опускается почти вплотную к разметке.
Если вы поймали себя на мысли «кожух мешает видеть линию реза», начните с проверки этих трёх пунктов. В большинстве случаев достаточно повернуть кожух и переставить глубину, а не искать другой инструмент. Кстати, если вы пока только собираете оснастку для мастерской, посмотрите оснастку для УШМ и болгарки — там сразу видно, какие кожухи и переходники бывают по форме.
Штатный защитный кожух и вытяжной: чем они отличаются по обзору
Защитный кожух и вытяжной решают разные задачи, и обзор они перекрывают по-разному. Штатный — это в первую очередь барьер: он ловит искры, осколки диска и крупную стружку, и его можно свободно поворачивать. Вытяжной добавляет к этому корпус с патрубком под пылесос и часто регулировку глубины — он собирает мелкую пыль, но закрывает больше.
Что делает штатная защита
Штатный кожух не предназначен для подключения пылесоса: у него нет патрубка и посадки под шланг. Его сильная сторона — минимальный корпус. Он закрывает примерно половину диска, а вторую оставляет открытой для работы. Именно этот открытый сектор вы и поворачиваете к разметке. Если резать приходится эпизодически и пыли немного, штатной защиты обычно достаточно, а обзор она почти не портит.
Что даёт вытяжной кожух
Вытяжной кожух — это уже оснастка под пылеудаление. У него есть корпус, который охватывает диск плотнее, и патрубок, куда садится шланг пылесоса. За счёт плотного прилегания к поверхности пыль и стружка не разлетаются по мастерской, а уходят в шланг. Обратная сторона — тот самый закрытый сектор: чем плотнее корпус сидит на заготовке, тем меньше видно разметку.
Как выбрать между ними по ситуации
- Резка плитки, тонкого металла, погонажа — штатный защитный кожух, повёрнутый открытым сектором к разметке. Пыли немного, обзор важнее.
- Штробление бетона, резка кирпича, длинные пропилы в пыльном материале — вытяжной кожух с пылеотводом. Здесь без пылесоса работать нельзя, и обзором приходится немного пожертвовать.
- Работа в квартире или жилом помещении — только вытяжной кожух с пылесосом, иначе пыль осядет на всех поверхностях.
- Работа на улице или в гараже с открытыми воротами — можно обойтись штатной защитой, если материал не даёт мелкой пыли.
Если вы решаете эту задачу для себя и хотите закрыть вопрос пыли сразу, посмотрите готовые решения с патрубком под пылесос.

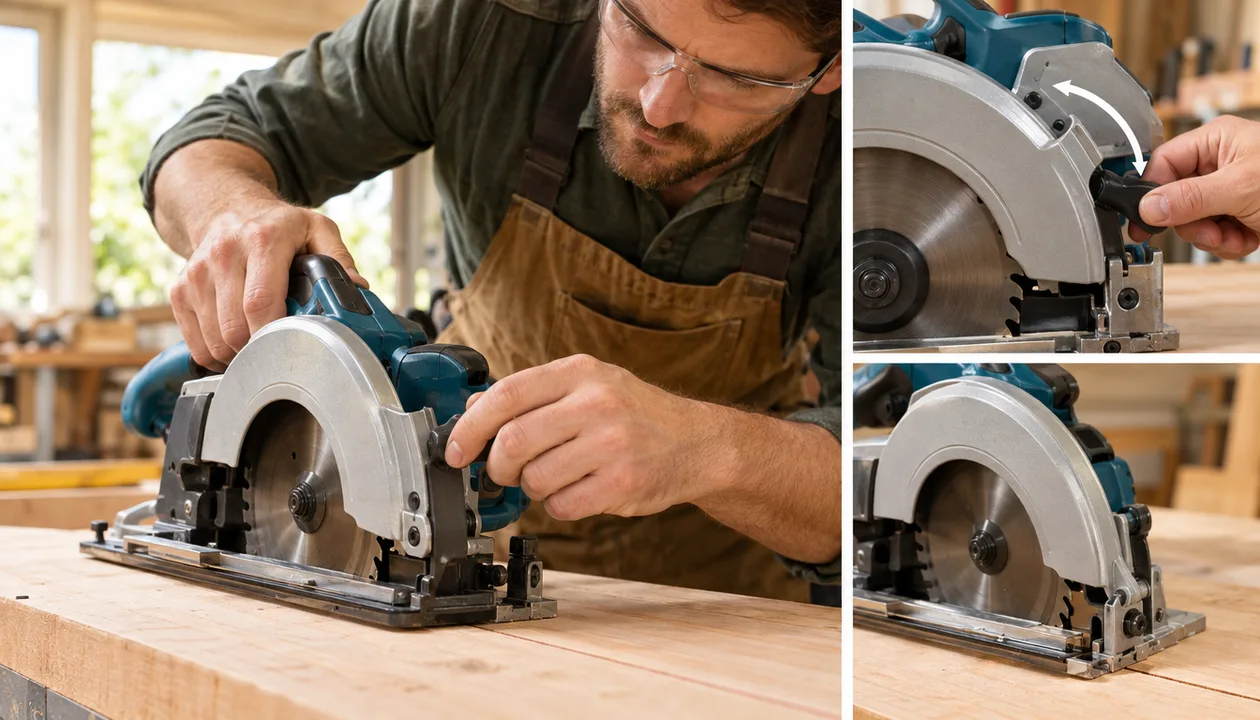

Как повернуть кожух, чтобы видеть линию реза и не нарушать безопасность
Кожух поворачивается вокруг шпинделя, и это главный инструмент настройки обзора. Правильный порядок простой: ослабить хомут, повернуть корпус открытым сектором к разметке, затянуть хомут и проверить фиксацию руками. Никакого снятия защиты — только поворот.
Пошагово: от ослабления хомута до проверки
- Обесточьте инструмент. Выньте вилку из розетки или достаньте аккумулятор — кожух настраивают только на обесточенной болгарке.
- Ослабьте хомут. На большинстве УШМ это винт или зажим на корпусе редуктора. Ослабляйте ровно настолько, чтобы кожух проворачивался с усилием, а не болтался.
- Поверните кожух открытым сектором к разметке. Открытая часть должна смотреть туда, куда вы ведёте инструмент, — тогда линия реза остаётся в поле зрения.
- Проверьте ход инструмента. Убедитесь, что кожух не цепляет заготовку, не упирается в струбцины и не мешает наклонять болгарку под нужным углом.
- Затяните хомут. Дотяните винт до упора: кожух не должен проворачиваться от руки.
- Проверьте фиксацию. Покрутите корпус рукой — если он сдвигается, затяните сильнее. Незакреплённый кожух на оборотах уходит в сторону и снова закрывает разметку.
Что проверить после поворота
- Открытый сектор смотрит на разметку, а не вверх и не в стену.
- Кожух не касается заготовки при опускании инструмента.
- Хомут затянут, кожух не проворачивается рукой.
- Диск не выступает за защиту больше, чем предусмотрено конструкцией.
Чего делать не стоит
Снимать защитный кожух ради обзора — плохая идея, и не только из-за формальных требований. Открытый диск на оборотах выбрасывает осколки и искры в стороны, и травма случается быстрее, чем вы успеваете среагировать. Если обзор всё равно плохой, вопрос решается другим кожухом или другой оснасткой, а не отсутствием защиты. Подробнее о том, зачем защита нужна и когда её действительно снимают, читайте в материале кожух для болгарки: зачем нужен и когда снимают, чтобы не рисковать.
Регулировка глубины на вытяжном кожухе: как найти компромисс между обзором и пылеотводом
Глубина посадки вытяжного кожуха — это главный регулятор между чистым воздухом и видимой разметкой. Обычно она задаётся ступенями, например 10, 20 или 30 мм от края кожуха до поверхности. Меньше глубина — больше видно; больше глубина — лучше собирается пыль.
Что меняется на каждой ступени
- 10 мм. Кожух сидит высоко, разметка видна почти полностью, пыль собирается частично — крупная стружка уходит, мелкая может разлетаться. Подходит для коротких пропилов и работ, где важнее точность.
- 20 мм. Среднее положение: обзор ещё приемлемый, пылеотвод заметно лучше. Рабочий вариант для большинства задач по бетону и кирпичу.
- 30 мм. Кожух прижат к поверхности, пыль уходит почти вся, но разметка видна только по краю. Для длинных штроб и работ в жилом помещении, где пыль критична.
Как понять, что глубина подобрана верно
Признаки правильной настройки простые: стружка не летит в стороны, шланг не отрывается от патрубка, а разметка видна хотя бы по переднему краю кожуха. Если вы ведёте инструмент и не видите линию реза вообще — уменьшите глубину на одну ступень. Если пыль валит из-под кожуха облаком — добавьте глубину и проверьте прилегание к поверхности.
Компромисс для длинных штроб
При штроблении глубина большая, и обзор почти пропадает. Здесь помогает не настройка кожуха, а разметка: нанесите линию не только по центру будущей штробы, но и по краям, и ведите инструмент по боковым меткам. Тогда даже при плотно прижатом кожухе вы контролируете направление. Подробнее о том, как глубина и пылеотвод влияют на пропил, читайте в разборе пылеотвод и глубина реза: что реально влияет на пропил и когда кожух мешает.
Диаметр диска и посадочное кольцо: почему кожух может стоять криво
Кожух перекашивается и закрывает разметку неравномерно, если он не совпадает с диаметром диска или посадочным размером. Кожухи выпускаются под конкретные диаметры УШМ — 115, 125 и 230 мм, и у каждого свой радиус корпуса. Поставить кожух под 230 на болгарку с диском 125 не получится без перекоса, а если получится, обзор пострадает сильнее всего.
Что смотреть при подборе
- Диаметр кожуха должен совпадать с диаметром диска. Кожух под 125 не сядет ровно на 230, а кожух под 115 на 125 будет болтаться и перекашиваться.
- Посадочный воротник должен подходить к шпинделю. У вытяжных кожухов бывают сменные кольца — например, на 39, 42, 45, 48 или 50 мм. Если кольцо не совпадает, корпус садится с перекосом.
- Переходник под пылесос должен совпадать с патрубком. Иначе шланг придётся приматывать скотчем, а кожух будет висеть криво.
Как перекос влияет на обзор
Когда кожух сидит неровно, открытый сектор смещается в сторону. Вы поворачиваете корпус к разметке, но из-за перекоса он закрывает линию не по всей длине пропила: в начале видно, в конце — нет. Это сбивает с ритма и заставляет останавливаться, чтобы поправить инструмент. Ровно посаженный кожух держит открытый сектор стабильно на всём протяжении реза.
Что делать, если кожух не подходит по размеру
Не пытайтесь подогнать неподходящий кожух силой: металл гнётся, крепление ослабевает, а защита перестаёт работать. Правильный путь — взять кожух под свой диаметр. Если у вас УШМ на 125, ищите кожух 125 с подходящим воротником; если на 230 — под 230. Для стандартной 125-й болгарки есть готовый вариант с пылеотводом.
Если вы работаете с крупной болгаркой на 230, посмотрите стальной пылеотвод для УШМ 230 под пылесос — там корпус рассчитан именно под этот диск.

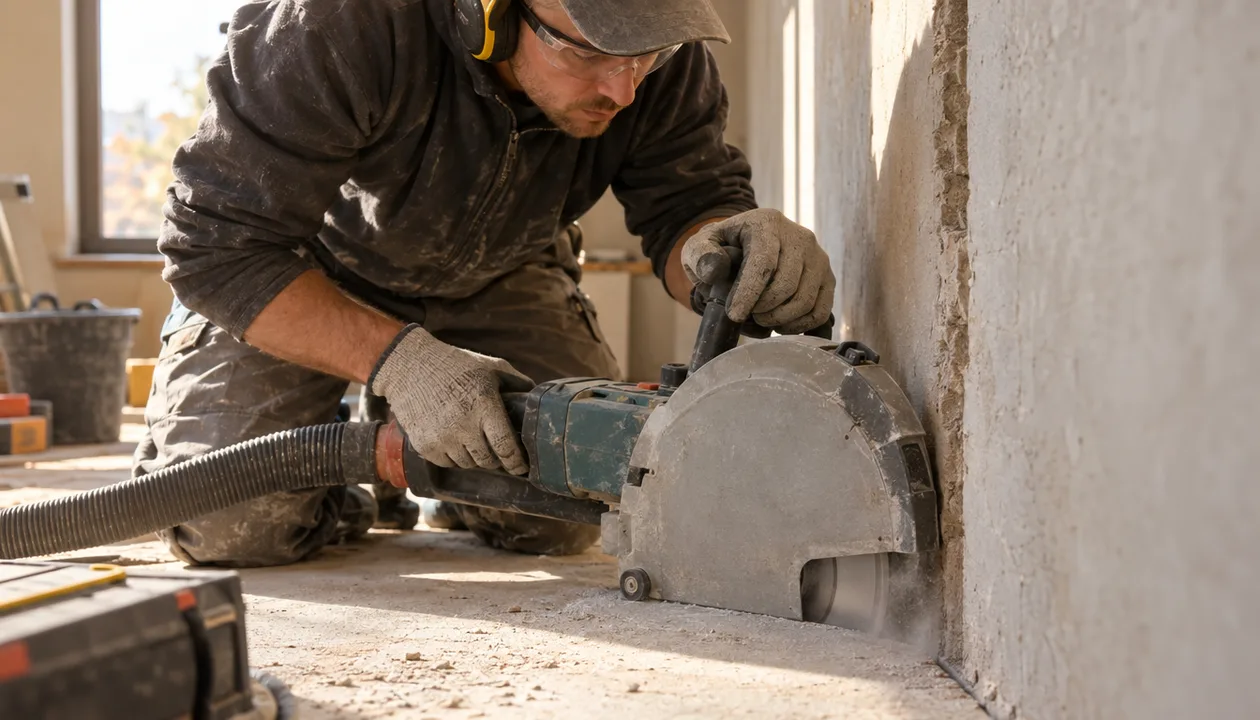

Когда кожух действительно мешает: сухая резка, штробление и работа у стены
Есть ситуации, где обзор страдает сильнее всего, и это не про неправильную настройку, а про характер работы. Сухая резка, штробление и работа у стены или в углу — три сценария, где кожух закрывает разметку особенно заметно. Разберём каждый и что с ним делать.
Сухая резка: пыль летит, а разметка уходит под корпус
При сухой резке без пылеотвода пыль и стружка летят в сторону, и рука сама тянется закрыться кожухом плотнее. Но чем плотнее вы закрываетесь, тем хуже видите линию. Решение — не закрывать диск, а подключить пылесос: тогда пыль уходит в шланг, и необходимость прятаться за кожухом пропадает. Заодно диск меньше греется, и он не синеет так быстро, как при работе без отвода. Об этом подробнее — в статье диск синеет и перестаёт резать: почему перегревается при сухой резке.
Штробление: кожух сидит на поверхности и почти не оставляет обзора
При штроблении вытяжной кожух прижат к стене, и видно только узкую полосу перед ним. Здесь обзор возвращают не настройкой кожуха, а разметкой по краям штробы и ровным ведением инструмента. Если штроба длинная, разумно разметить её по всей длине и вести болгарку по боковым меткам, а не по центру. Для этой задачи есть готовый стальной штроборез — насадка на болгарку 125 с кожухом и пылеотводом.
Работа у стены и в углу: кожух упирается
В углу или у стены кожух упирается в препятствие, и его приходится поворачивать в неудобное положение. Открытый сектор уходит в сторону, разметка снова закрыта. Что помогает: заранее продумать, с какой стороны вы подходите к углу, и повернуть кожух под этот подход. Если угол сложный, иногда проще сделать два коротких пропила с разных сторон, чем один длинный с перекошенным корпусом.
Что объединяет эти случаи
Во всех трёх сценариях проблема одна: кожух перекрывает обзор, когда его положение не совпадает с направлением реза. И во всех трёх решение лежит в настройке и разметке, а не в снятии защиты. Если вы часто работаете у стен и в углах, стоит держать под рукой кожух с возможностью быстрого поворота — это экономит время и нервы.
Что делать, если кожух мешает видеть линию реза: пошаговый порядок действий
Начните с проверки положения и затяжки кожуха — в большинстве случаев этого достаточно. Полный порядок действий от простого к сложному выглядит так.
- Проверьте, не перекошен ли кожух. Покрутите его рукой: если он сдвигается, хомут ослаб и корпус уходит в сторону. Затяните.
- Поверните открытый сектор к разметке. Ослабьте хомут, разверните кожух так, чтобы открытая часть смотрела на линию реза, затяните обратно.
- Отрегулируйте глубину вытяжного кожуха. Если корпус прижат к поверхности слишком плотно, уменьшите глубину на одну ступень и проверьте, стало ли видно разметку.
- Убедитесь, что диск соответствует кожуху. Кожух под 125 на диске 125, кожух под 230 на диске 230 — иначе перекос гарантирован.
- Проверьте прилегание шланга. Если патрубок и шланг не совпадают, кожух висит криво и закрывает обзор неравномерно.
- Перенесите разметку на видимую зону. Если обзор всё равно ограничен, нанесите метки по краям пропила, а не только по центру.
- Если обзор не вернулся — меняйте тип кожуха, но не снимайте защиту. Возможно, вам нужен корпус другого размера или с другой геометрией.
Что проверить перед покупкой нового кожуха
- Диаметр УШМ — 115, 125 или 230 мм.
- Посадочный размер воротника — совпадает ли со шпинделем вашей болгарки.
- Диаметр патрубка под пылесос — подойдёт ли ваш шланг без переходников.
- Наличие регулировки глубины — если обзор для вас критичен, ступенчатая регулировка даёт больше свободы.
Типичные ошибки
- Пытаться снять защиту ради обзора — опасно и не решает проблему по сути.
- Ставить кожух не по диаметру — перекос гарантирован.
- Забывать затянуть хомут — кожух уходит в сторону на оборотах.
- Работать без пылеотвода там, где пыли много, — обзор всё равно ухудшается, а воздух портится.
Как выбрать кожух для УШМ, чтобы он не мешал обзору
Выбирайте кожух под свой диаметр диска, с возможностью поворота и — если нужен пылеотвод — с регулировкой глубины и подходящим патрубком. Тогда открытый сектор всегда можно развернуть к разметке, а глубину подобрать так, чтобы видеть линию реза и при этом собирать пыль.
Критерии выбора
- Совпадение по диаметру. Кожух 125 — для диска 125, кожух 230 — для диска 230. Это базовое условие ровной посадки.
- Поворот вокруг шпинделя. Возможность развернуть корпус — главный инструмент настройки обзора.
- Регулировка глубины. Ступени вроде 10, 20 и 30 мм дают выбор между обзором и пылеотводом.
- Сменные кольца и воротники. Они позволяют посадить кожух ровно на разные шпиндели и переходники.
- Патрубок под ваш пылесос. Проверьте диаметр шланга заранее, чтобы не искать переходник в разгар работы.
Что взять под разные задачи
| Задача | Что подойдёт | На что смотреть |
|---|---|---|
| Резка плитки и тонкого металла | Штатный защитный кожух | Поворот вокруг шпинделя, минимальный корпус |
| Резка бетона и кирпича | Вытяжной кожух с пылеотводом | Регулировка глубины, патрубок под пылесос |
| Штробление стен | Штроборез-насадка с кожухом | Посадка на 125, пылеотвод, ровное ведение |
| Работа в квартире | Вытяжной кожух с пылесосом | Плотное прилегание, сбор мелкой пыли |
Что посмотреть в магазине
Если вы собираете оснастку под свою болгарку, начните с раздела оснастка для УШМ и болгарки — там есть кожухи и переходники под разные диаметры. Для стандартной 125-й модели подойдёт стальной пылеотвод для УШМ 125 под пылесос, для крупной — пылеотвод для УШМ 230. А если вы только обустраиваете мастерскую, загляните в раздел инструменты и строительство и ремонт — там есть всё для работы с УШМ.
Частые вопросы
Можно ли снять кожух, чтобы лучше видеть линию реза?
Нет, снимать защитный кожух ради обзора нельзя — это нарушает базовые требования безопасности и повышает риск травмы. Осколки диска и искры при работе без защиты разлетаются в стороны, и защититься от них нечем. Обзор решается поворотом кожуха, регулировкой глубины или подбором корпуса другого размера.
Почему вытяжной кожух закрывает разметку сильнее защитного?
Вытяжной кожух глубже и плотнее сидит на поверхности, потому что внутри нужно место для потока воздуха и стружки. Чем плотнее корпус прилегает к заготовке, тем лучше пылеотвод, но тем меньше прямой видимости разметки. Это плата за чистый воздух в мастерской.
Как повернуть кожух на болгарке, чтобы он не мешал?
Ослабьте хомут на корпусе редуктора, поверните кожух открытым сектором к разметке и затяните хомут обратно. После этого проверьте рукой, что корпус не проворачивается, и убедитесь, что он не цепляет заготовку. Делать это нужно только на обесточенном инструменте.
Влияет ли диаметр диска на то, насколько кожух перекрывает обзор?
Да, влияет напрямую. Кожух под 230 имеет более крупный корпус, чем под 125, и закрывает больше пространства. Если поставить кожух не по диаметру диска, он сядет с перекосом, и открытый сектор будет смещаться по длине пропила — в начале видно, в конце нет.
Что делать, если кожух упирается в стену и закрывает линию реза?
Поверните кожух под тот подход, с которого вы работаете у стены, и заранее продумайте направление реза. Если угол сложный, разумнее сделать два коротких пропила с разных сторон, чем один длинный с перекошенным корпусом. Разметку по краям пропила это тоже упростит.
Можно ли подключить пылесос к штатному защитному кожуху?
Штатный защитный кожух не рассчитан на подключение пылесоса: у него нет патрубка и посадки под шланг. Для пылеотвода нужен отдельный вытяжной кожух с патрубком и переходником под ваш пылесос. Если пыли много, лучше сразу взять вытяжную модель.
Как понять, что глубина вытяжного кожуха подобрана правильно?
Правильная глубина — это когда стружка не летит в стороны, шланг держится на патрубке, а разметка видна хотя бы по переднему краю кожуха. Если линии не видно вообще, уменьшите глубину на одну ступень; если пыль валит облаком, добавьте глубину и проверьте прилегание к поверхности.
Кожух мешает видеть линию реза — это всегда ошибка настройки?
Не всегда. При штроблении и работе у стены обзор ограничен самой конструкцией кожуха, и это нормально. В таких случаях помогает разметка по краям пропила и ровное ведение инструмента, а не попытки снять защиту. Но если разметка не видна при обычной резке, почти всегда дело в повороте или глубине посадки.
Если вы дочитали до этого места, скорее всего, у вас уже есть болгарка и одна-две задачи, где разметка уходит под кожух. Начните с простого: ослабьте хомут, поверните открытый сектор к линии реза и затяните обратно. В большинстве случаев этого хватает, чтобы и видеть разметку, и не дышать пылью. Если после настройки обзор всё ещё не тот, посмотрите кожухи под свой диаметр в каталоге — там есть варианты с регулировкой глубины и переходниками под пылесос. И помните: защита на болгарке — не помеха, а страховка, которую стоит настроить под себя, а не снимать.
