Кожух на болгарке вдруг начал проворачиваться под рукой, а стопорный винт уже не держит — знакомая ситуация для тех, кто много режет металл или штробит стены. И самое неприятное здесь не неудобство, а то, что защита перестаёт стоять там, где нужно, и открывает вас от летящей стружки и осколков диска.
Крепление кожуха на редуктор — это не «прикрутить обратно и забыть», а подбор совместимого узла: у разных моделей отличаются посадочные диаметры, тип фиксации и комплект крепежа. Ниже разберём, какие бывают крепления, как подобрать деталь под свой инструмент, как правильно установить защиту и что делать, когда узел износился.

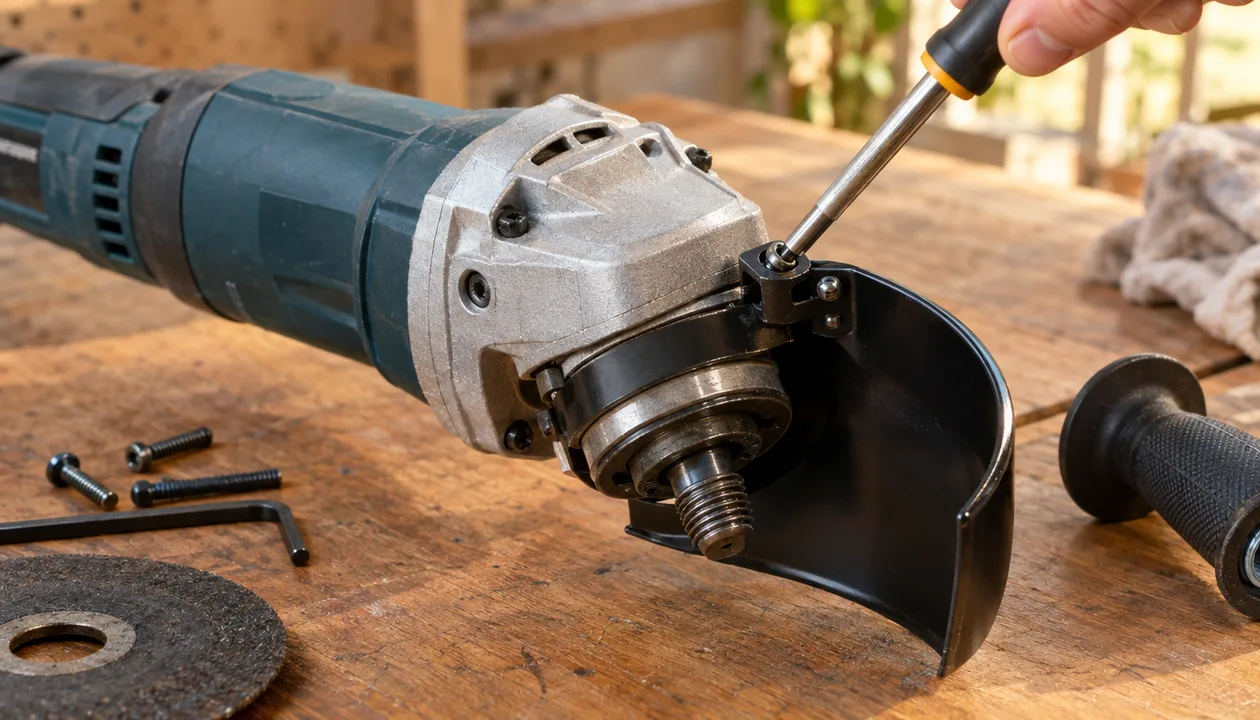

Что вообще держит защиту на инструменте
Крепление кожуха на редуктор — это узел, который фиксирует защитный кожух на корпусе редуктора и не даёт ему смещаться во время работы. Редуктор здесь — не просто «железка» под диском: это корпус, в котором вращается шпиндель, и именно на нём предусмотрено посадочное место под защиту.
Зачем это нужно на самом деле:
- Защита от отлетающих частиц. При резке металла летит стружка, при работе по камню — абразивная пыль и осколки. Кожух ставится так, чтобы закрывать сектор, обращённый к оператору.
- Ловушка для осколков диска. Если отрезной круг разрушится, кожух удержит большую часть фрагментов и не даст им разлететься в стороны.
- Ориентация под задачу. Правильно закреплённый кожух можно повернуть в нужное положение — например, открыть сектор для работы у стены или, наоборот, прикрыть сторону, откуда летит пыль.

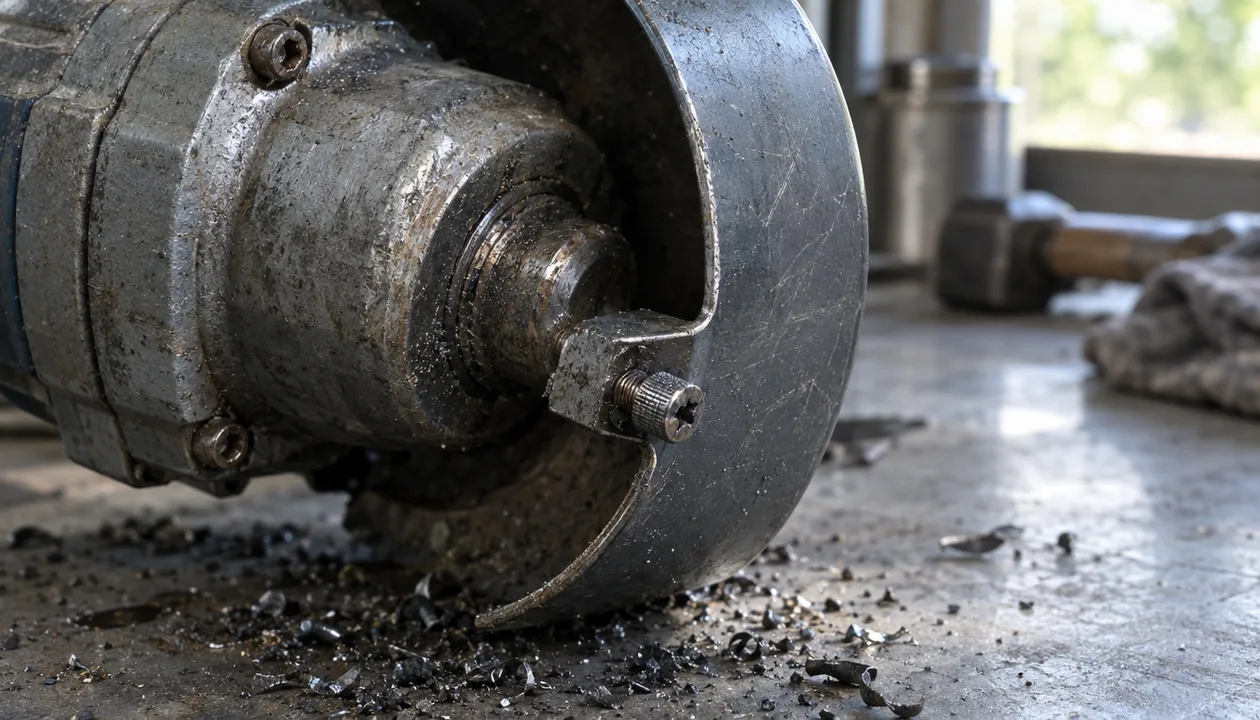

Когда крепление ослаблено или подобрано неправильно, происходит вот что: кожух проворачивается под нагрузкой, цепляется за заготовку и в лучшем случае мешает вести рез, а в худшем — открывает вас от потока искр и мусора. Поэтому узел крепления — это не мелочь, а часть системы безопасности инструмента, наравне с самим диском и рукоятками.
Отдельно стоит сказать про пылеотводы. Если вы работаете с бетоном или керамогранитом, кожух часто ставят вместе с насадкой под пылесос — и тогда крепление несёт двойную нагрузку: держит и защиту, и патрубок шланга. Как организовать такую работу без пыли в мастерской, подробно разобрано в материале про резку керамогранита и пыль.
Какие бывают типы крепления кожуха
Основных вариантов три: винтовое, зажимное и комбинированное. Разница в том, как именно кожух удерживается на посадочном поясе редуктора и насколько легко его повернуть под задачу.
Винтовое крепление
Самый распространённый вариант. Кожух надевается на посадочный пояс редуктора и фиксируется винтом, который вкручивается в прилив на корпусе или прижимает хомут. Плюс — жёсткая фиксация, минус — при частой переналадке резьба постепенно изнашивается, и винт перестаёт держать.
Зажимное (хомут, скоба)
Здесь кожух обжимается вокруг посадочного места хомутом или пружинной скобой. Такой узел удобен тем, что позволяет быстро повернуть защиту без инструмента, но требует исправной пружины или целого хомута: если скоба растянулась, кожух начнёт гулять.
Комбинированное
Встречается на инструменте, где нужна и быстрая регулировка, и надёжная фиксация: хомут плюс стопорный винт, либо крепление через дополнительную шайбу и гайку. Именно к этому типу относится крепёж, который встречается у триммеров: комплект из шайб ножа и гайки М10×1,25, где всё держится за счёт правильной последовательности деталей.
Если вы как раз разбираетесь, чем резать плитку в ванной — болгаркой или плиткорезом, — тип крепления защиты там тоже играет роль: у болгарки кожух с пылеотводом сильно упрощает работу, о чём есть отдельный разбор в статье плиткорез или болгарка.
Как подобрать крепление под свой редуктор
Главный критерий — посадочный диаметр. У кожухов для УШМ встречаются посадочные размеры порядка 42 мм и 51–52 мм, и это не взаимозаменяемые вещи: деталь с другим диаметром либо не сядет на пояс редуктора, либо будет болтаться.
На что смотреть по порядку:
- Модель инструмента. Ориентируйтесь на конкретную модель, а не на «болгарку 125 вообще». Кожухи под посадочный диаметр 42 мм рассчитаны на такие распространённые машины, как Makita GA5030, Bosch 9-125S и подобные им.
- Диаметр диска. Кожух под 115 и 125 мм — это разные изделия, даже если внешне похожи. Убедитесь, что защита совместима с вашим диском и типом оснастки: алмазной, абразивной или твердосплавной.
- Наличие пылеотвода. Если планируете подключать пылесос, берите кожух с патрубком. У таких моделей посадочный диаметр под шланг тоже свой — встречаются варианты 51–52 мм с чашкой.
- Комплект крепежа. Проверьте, что в комплекте есть все шайбы, винты и хомуты. Отсутствие одной шайбы — частая причина того, что узел не затягивается как надо.
Если сомневаетесь в совместимости, проще сверить посадочное место на самом редукторе: замерьте диаметр пояса и сравните с описанием детали. Универсальных размеров здесь нет — то, что подошло соседу по гаражу, может не подойти вашей машине.
Установка кожуха на редуктор: порядок действий
Перед любой работой с защитой инструмент нужно обесточить. Это не формальность: случайный пуск при снятом диске — реальный риск, и он того не стоит.
Порядок такой:
- Отключите инструмент от сети и дайте ему полностью остановиться.
- Снимите диск и уберите ключ, которым откручивали гайку, подальше от рабочей зоны.
- Очистите посадочное место на редукторе от пыли, стружки и старой смазки — щёткой или ветошью. Мусор под хомутом мешает равномерной затяжке.
- Наденьте кожух на посадочный пояс и совместите крепёжные отверстия так, чтобы защита встала в нужный вам сектор.
- Зафиксируйте крепёж — винтом, хомутом или комбинацией, следя, чтобы шайбы стояли на своих местах.
- Проверьте фиксацию: кожух не должен свободно проворачиваться от руки, но и не должен быть затянут так, что его невозможно повернуть осознанным усилием.
- Включите инструмент на холостом ходу на несколько секунд и послушайте, нет ли биения или дребезга защиты.
Если после установки кожух закрывает линию реза и вам приходится вытягивать шею, чтобы видеть разметку, — не снимайте защиту. Есть рабочие способы вернуть обзор, разобранные в статье кожух закрывает разметку.
Совместимость кожухов и пылеотводов: что проверить до покупки
Совместимость — главная причина, по которой купленный кожух оказывается бесполезным. Проверять нужно три вещи одновременно: посадочный диаметр, диаметр диска и способ подключения пылесоса.
Что стоит сверить заранее:
- Посадочный диаметр кожуха и пояса редуктора — они должны совпадать.
- Диаметр под шланг, если берёте модель с пылеотводом: у разных изделий он отличается, и переходник может понадобиться отдельно.
- Тип оснастки, с которой будет работать защита: алмазный, абразивный или твердосплавный инструмент предъявляет разные требования к зазорам.
- Возможность поворота кожуха под нужный сектор без полной разборки узла.
Отдельная тема — взаимозаменяемость между брендами. Даже если кожухи выглядят похоже, посадочные размеры у них могут отличаться, и ставить деталь от другого инструмента без проверки не стоит. То же касается пылеотводов: патрубок одной модели может не совпасть с раструбом другой.
Если вы собираете оснастку для регулярной работы по бетону, стоит сразу смотреть на готовые решения с кожухом и пылеотводом в сборе — например, стальной пылеотвод для УШМ 125 под пылесос, где крепление и защита уже согласованы между собой. Для крупных дисков есть аналогичные решения под УШМ 150 и под УШМ 230.
Частые ошибки при креплении кожуха
Большинство проблем с защитой возникает не из-за брака, а из-за мелочей, которые кажутся неважными. Вот что встречается чаще всего.
- Крепёж не по размеру. Винт или хомут от другой модели может затянуться «на вид», но не держать под нагрузкой.
- Забытая шайба. Без неё крепление садится неплотно, и кожух начинает проворачиваться при первом же серьёзном резе.
- Слабый затяг. Кожух вроде стоит, но при нагрузке смещается и цепляет заготовку.
- Перетяг. Обратная крайность: резьба срывается, и узел перестаёт регулироваться совсем.
- Установка детали от другого инструмента без проверки посадочного диаметра.
- Работа со снятой или повреждённой защитой. Даже если кожух мешает, снимать его — не решение.
Последствия у этих ошибок общие: снижение безопасности и ускоренный износ узла. Если инструмент уже получал удар и на кожухе появилась вмятина, это отдельный повод присмотреться внимательнее — о том, когда деформация становится опасной, есть разбор в статье кожух после удара.
Когда достаточно подтянуть, а когда пора менять
Не всякий люфт означает, что нужна новая деталь. Иногда узел просто ослаб, и его достаточно обслужить.
Подтянуть и почистить стоит, если:
- кожух проворачивается, но крепёж цел и резьба в порядке;
- под хомутом скопилась пыль и стружка, из-за чего деталь села неровно;
- винт ослаб от вибрации, но при затяжке держит уверенно.
Менять крепление или кожух нужно, когда:
- на защите появились трещины или заметная деформация;
- резьба сорвана и винт не держит даже после затяжки;
- люфт остаётся после подтяжки — значит, износились посадочные поверхности;
- повреждено само посадочное место на редукторе.
Если вы давно работаете с болгаркой и задумываетесь, нужна ли защита вообще, ответ простой: нужна, и подробно почему — в статье кожух для болгарки. А если инструмент используется для штробления, посмотрите готовую оснастку — стальной штроборез на болгарку 125 с кожухом, где крепление и отвод пыли уже собраны в один узел.
Уход за креплением и профилактика
Регулярная профилактика продлевает жизнь узлу крепления лучше, чем любая замена деталей. Уделите этому пару минут перед работой — и кожух будет стоять ровно годами.
- Очищайте посадочное место от пыли и стружки перед каждой установкой защиты.
- Проверяйте затяжку перед началом работы, особенно после транспортировки инструмента.
- Осматривайте кожух на трещины и сколы — при работе по камню они появляются быстрее.
- Смазывайте резьбу тонким слоем, чтобы винт не прикипал от пыли.
- Храните инструмент так, чтобы защита и крепление не лежали под тяжестью других вещей.
Если пыли в мастерской много, стоит задуматься не только о защите, но и о том, куда она девается. Как поддерживать порядок и почему техника теряет тягу, разобрано в материале про забитый пылесос. А для хранения оснастки и инструмента пригодится стеллаж металлический для гаража настенный — он разгружает пол и держит всё под рукой. Если вы как раз обустраиваете мастерскую, посмотрите и общий раздел хранение и организация.
Частые вопросы
Можно ли поставить кожух от другой модели УШМ на мой редуктор?
Иногда можно, но только если совпадают посадочный диаметр и способ фиксации. Универсальных размеров нет: деталь с посадочным поясом 42 мм не сядет на редуктор, рассчитанный на 51–52 мм, и наоборот. Перед покупкой замерьте пояс на своём инструменте и сверьте с описанием кожуха.
Какой посадочный диаметр нужен для УШМ 125?
Зависит от конкретной модели, а не от диаметра диска. У кожухов для УШМ встречаются посадочные размеры порядка 42 мм и 51–52 мм, и они рассчитаны на разные машины. Ориентируйтесь на модель инструмента — например, детали под 42 мм подходят для Makita GA5030, Bosch 9-125S и подобных.
Что делать, если крепление кожуха сорвано?
Если сорвана резьба на винте или в приливе редуктора, подтяжка уже не поможет — нужен новый крепёж или кожух в сборе. Временно «наращивать» резьбу подручными средствами не стоит: узел должен держать нагрузку. Осмотрите посадочное место и подберите деталь под свою модель.
Можно ли работать без кожуха, если он мешает?
Нет, снимать защиту ради удобства — плохая идея. Кожух закрывает вас от стружки и осколков диска, и без него риск травмы резко растёт. Если защита мешает видеть линию реза, кожух можно повернуть в другое положение или использовать приёмы разметки, не требующие снятия.
Чем отличаются крепления кожухов для УШМ и триммеров?
У УШМ кожух держится на посадочном поясе редуктора винтом или хомутом. У триммеров крепление устроено иначе: там встречается комплект из шайб ножа и гайки М10×1,25, и защита фиксируется вместе с режущим узлом. Детали этих двух типов инструментов не взаимозаменяемы.
Как проверить надёжность крепления перед работой?
Возьмите кожух рукой и попробуйте провернуть его с небольшим усилием: он не должен свободно болтаться, но и не должен быть затянут намертво. Затем включите инструмент на холостом ходу на несколько секунд — при биении или дребезге защиты работу начинать не стоит.
Подойдёт ли кожух с пылеотводом, если у меня другой пылесос?
Сам кожух может подойти, а вот патрубок под шланг — не всегда. Диаметры подключения у разных моделей отличаются, поэтому иногда нужен переходник. Проверьте диаметр раструба пылесоса и патрубка кожуха до покупки, чтобы не искать деталь потом.
Как часто нужно проверять крепление кожуха?
Перед каждой работой — хотя бы беглым осмотром. После интенсивной резки по камню или металлу стоит очистить посадочное место от пыли и проверить затяжку. Такой простой ритуал занимает минуту, а узел служит заметно дольше.
Если вы подбираете защиту или пылеотвод под свой инструмент и не уверены в совместимости, загляните в раздел оснастка для УШМ и болгарки — там собраны кожухи, пылеотводы и насадки под разные диаметры. А если нужен крепёж для других задач в мастерской, посмотрите крепежи и кронштейны. Мы поможем подобрать деталь под вашу модель, чтобы защита стояла ровно, а работа шла спокойно и безопасно.
