Болгарка с алмазным диском уже в руках, а линия на стене нанесена «на глазок» — и вот рез уходит в сторону, кабель не влезает, пыль летит по всей комнате. Знакомая картина. Разметка под штробу — это не формальность перед работой, а та часть, где вы решаете, получится канал с первого прохода или придётся переделывать и замазывать лишнее.
Хорошая новость: для точной разметки не нужен ни дорогой лазерный нивелир профессионального класса, ни бригада. Нужны уровень, рулетка, маркер по бетону и понимание последовательности: сначала проверить, что под линией ничего нет, потом задать направление, потом — глубину. Всё остальное — детали, о которых мы и поговорим.
Дальше разберём, как разметить штробу на стене, в полу и на потолке, чем отличается разметка под кабель от разметки под трубу, как заранее подготовить инструмент и почему правильная линия напрямую влияет на выбор кожуха и пылеотвода для вашей УШМ.

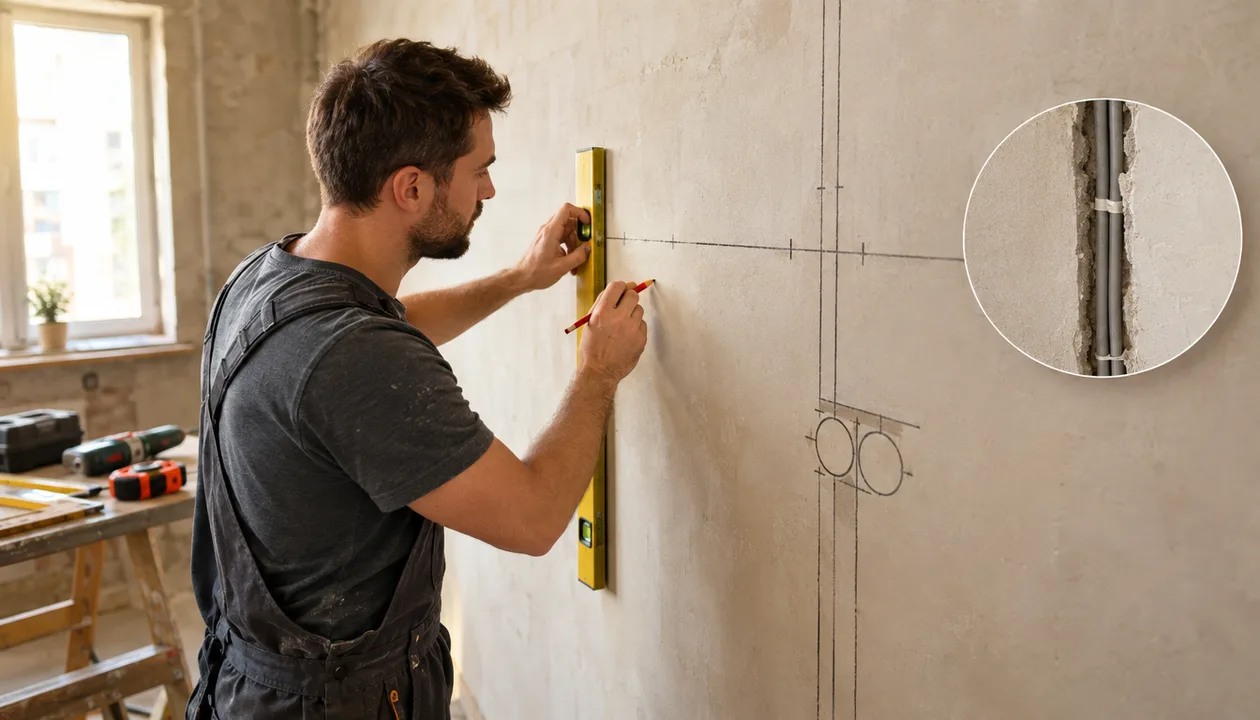

Что такое разметка под штробу и зачем она нужна
Разметка под штробу — это перенос на поверхность точного плана будущего канала: где он начинается, куда идёт, какой ширины и глубины будет. Штроба — это канал в стене, полу или потолке, в который потом укладывают кабель, трубу или оставляют деформационный шов.
Без разметки вы режете «примерно там, где удобно руке», и это почти всегда заканчивается перерасходом материалов: больше штукатурки на заделку, больше времени на исправление кривизны, а иногда — повреждённой арматурой или перерезанным кабелем.
Три задачи, которые решает разметка
- Направление. Линия задаёт, куда пойдёт диск. Если она кривая, диск тоже уведёт — исправлять придётся вторым проходом, а это лишняя пыль и шум.
- Глубина. От разметки зависит, насколько глубоко вы зайдёте в стену. Слишком мелко — кабель не спрячется под штукатурку. Слишком глубоко — риск ослабить конструкцию или попасть в пустоты.
- Безопасность. Разметка заставляет вас заранее проверить, нет ли под линией скрытой проводки, трубы или арматуры. Это дешевле, чем ремонт после случайного перереза.
Почему ошибка на этом этапе дороже всего
Представьте: вы разметили вертикаль под розетку, проштробили, заложили кабель, заштукатурили — и только потом поняли, что розетка оказалась на 15 см левее, чем нужно по мебели. Переделка — это снова штробление, снова пыль, снова заделка. Либо второй сценарий: линия прошла через скрытую проводку, и вместо новой розетки вы получили обесточенную комнату и вызов электрика.
Именно поэтому к разметке стоит относиться как к чертежу, а не как к «набросал и пошёл». Если хотите глубже разобраться, как глубина влияет на результат, у нас есть отдельный разбор про то, как найти глубину штробы под кабель и какие ошибки тут встречаются чаще всего.
Какие инструменты и материалы понадобятся для разметки
Для разметки под штробу хватит базового набора, который у большинства домашних мастеров уже есть в гараже. Докупать что-то серьёзное стоит только если вы штробите регулярно.
Что нужно обязательно
- Лазерный уровень или отвес. Лазерный уровень удобнее: он сразу даёт вертикаль и горизонталь и не требует второй руки. Отвес дешевле и работает без батареек, но требует терпения.
- Рулетка длиной 5–7 метров. Короткая неудобна, когда нужно отмерить длинную горизонталь по всей комнате.
- Карандаш по бетону или маркер. Обычный графитовый карандаш на шероховатой стене быстро стирается — берите строительный маркер.
- Малярный скотч. На гладких поверхностях (плитка, окрашенная стена) линия маркером плохо видна, а скотч даёт чёткую кромку и не оставляет следов.
- Средства защиты. Очки, респиратор, перчатки. Пыль от бетона и кирпича — не та, которую стоит вдыхать.
Что пригодится, если работа большая
- Детектор скрытой проводки. Не роскошь, а страховка. Один прибор спасает от перерезанного кабеля и от необходимости вскрывать стену заново.
- Уголок или угольник. Когда штроба идёт под поворотом, без него легко «завалить» угол.
- Мелованная нить (отбивочный шнур). Для длинных горизонталей на больших плоскостях — быстрее, чем вести линию по уровню.
Про инструмент для самого штробления
Разметка — это половина дела. Вторая половина — чем резать. Для штробления обычно используют УШМ 125 или 230 мм с алмазным диском и кожухом, подключённым к строительному пылесосу. Кожух помогает контролировать глубину и направление, а пылеотвод забирает основную часть пыли прямо в момент реза. Без него пыль ложится слоем на всё вокруг, и дышать этим не стоит.

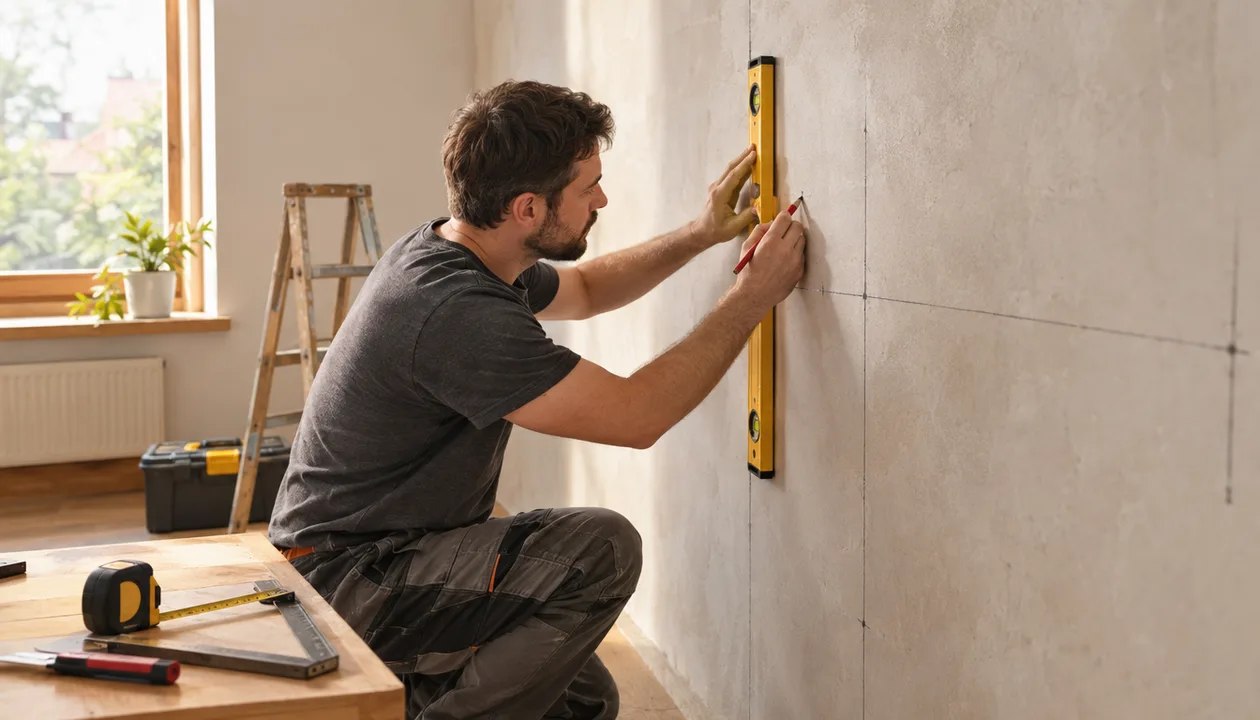

Как правильно разметить стену под штробу: пошаговая инструкция
Разметка стены под штробу делается в семь шагов, и пропускать их не стоит. Ниже — последовательность, которая работает и для вертикальных, и для горизонтальных каналов.
Шаг 1. Определите точки начала и конца
Сначала решите, где будет розетка, выключатель или вывод трубы. От этой точки и пляшите: штроба должна привести именно туда, а не «примерно рядом». Отметьте точку маркером и только потом тяните линию.
Шаг 2. Проверьте, нет ли под линией скрытых коммуникаций
Пройдите детектором по всей длине будущего канала. Особое внимание — зонам возле розеток, выключателей и вводов. Если детектора нет, ориентируйтесь на план проводки, если он сохранился, и на здравый смысл: вертикальные стояки обычно идут от щитка, горизонтальные — на высоте выключателей.
Шаг 3. Нанесите линию
Включите лазерный уровень, выставите вертикаль или горизонталь и проведите маркером по лучу. Если работаете с отвесом — приложите его к стене, дайте успокоиться и отметьте две точки, потом соедините линейкой.
Шаг 4. Проверьте линию на препятствия
Пройдите по нанесённой линии ещё раз: не пересекает ли она трубы, вентиляцию, арматуру. Если пересекает — линию нужно сдвинуть, а не «как-нибудь проскочить».
Шаг 5. Отметьте глубину
На кожухе УШМ или на самой стене сделайте контрольные метки глубины. Это могут быть риски на стене вдоль линии или ограничитель на инструменте. Так вы не уйдёте глубже, чем нужно.
Шаг 6. Продумайте ширину
Ширина штробы под кабель — это диаметр кабеля плюс запас на заделку. Если каналов два, они не должны сливаться в один. Отметьте обе границы, а не только центральную линию.
Шаг 7. Перепроверьте перед резом
Пройдите по всей разметке глазами ещё раз. Это занимает минуту, а спасает от переделки. Если что-то смущает — лучше стереть и нанести заново, чем резать и потом исправлять.
Особенности разметки под штробу в полу и на потолке
В полу и на потолке логика разметки та же, но есть нюансы, которые меняют и инструмент, и подход. В полу чаще делают каналы под трубы и деформационные швы, на потолке — под кабель к светильникам и вентиляции.
Разметка в полу
Пол — это горизонтальная плоскость, и лазерный уровень тут работает иначе: луч нужно направлять вдоль пола, а не поперёк. Удобно выставить уровень на штативе и перенести линию с одной стены на другую, чтобы канал шёл строго параллельно стене.
Важно помнить: в полу под стяжкой часто идут трубы отопления и водоснабжения. Перед разметкой проверьте, где они, — иначе первый же проход диска закончится аварией.
Разметка на потолке
Потолок — самая неудобная поверхность для разметки: рука тянется вверх, лазер слепит, а линия получается «плавающей». Здесь особенно помогает отвес: он даёт точную вертикаль от пола к потолку, и по ней уже строится горизонталь на потолке.
Если потолок несущий, с штроблением надо быть осторожным. Глубокие каналы в несущих элементах без проекта и согласования — плохая идея. Подробнее о том, что можно резать в несущей стене, а что нельзя, мы разбирали отдельно.
Перенос линий между плоскостями
Когда штроба идёт со стены на потолок или в пол, линия должна «перейти» без излома. Лазерный уровень с вертикальным и горизонтальным лучом делает это за секунды. Без него придётся строить перенос через отвес и рулетку, и здесь легко ошибиться на пару сантиметров.
Как разметка влияет на выбор кожуха и пылеотвода для УШМ
Разметка и оснастка связаны напрямую: от того, как вы разметили, зависит, какой кожух и пылеотвод вам подойдут. И наоборот — выбранный кожух диктует, насколько точно нужно вести линию.
Кожух задаёт глубину и направление
Кожух для штробления — это не просто защита от искр. Он ограничивает вылет диска и задаёт глубину реза. Если у вас кожух с регулировкой, вы выставляете нужную глубину заранее и ведёте инструмент по размеченной линии, не задумываясь о том, чтобы «не уйти глубже».
Для УШМ 125 мм подойдёт стальной штроборез-насадка на болгарку 125 с кожухом и пылеотводом — он рассчитан на подключение к пылесосу и работу по размеченной линии. Для более крупных задач есть стальной пылеотвод для УШМ 230 с кожухом под пылесос.
Пылеотвод и качество линии
Чем меньше пыли на линии, тем лучше вы её видите. Пылеотвод, подключённый к пылесосу через эластичный патрубок, забирает основную часть пыли прямо у диска. Это не только про чистоту: когда линия видна, вы ведёте рез точнее и не сбиваетесь.
Если кожух закрывает обзор и вы теряете линию, это решается настройкой, а не снятием защиты. Как это сделать, мы разбирали в статье про то, почему кожух закрывает разметку и как вернуть обзор.
Совместимость важнее универсальности
Не любой кожух подойдёт к любой УШМ. Перед покупкой проверьте:
- Диаметр УШМ. Кожух под 125 мм не встанет на 230 мм и наоборот.
- Тип крепления. У разных моделей болгарок посадочные места отличаются.
- Диаметр патрубка пылесоса. Эластичный патрубок должен сесть на ваш пылесос, иначе пылеотвод бесполезен.
Про подбор переходников для шланга у нас есть отдельный материал: переходник для шланга пылесоса — как подобрать под свой инструмент.

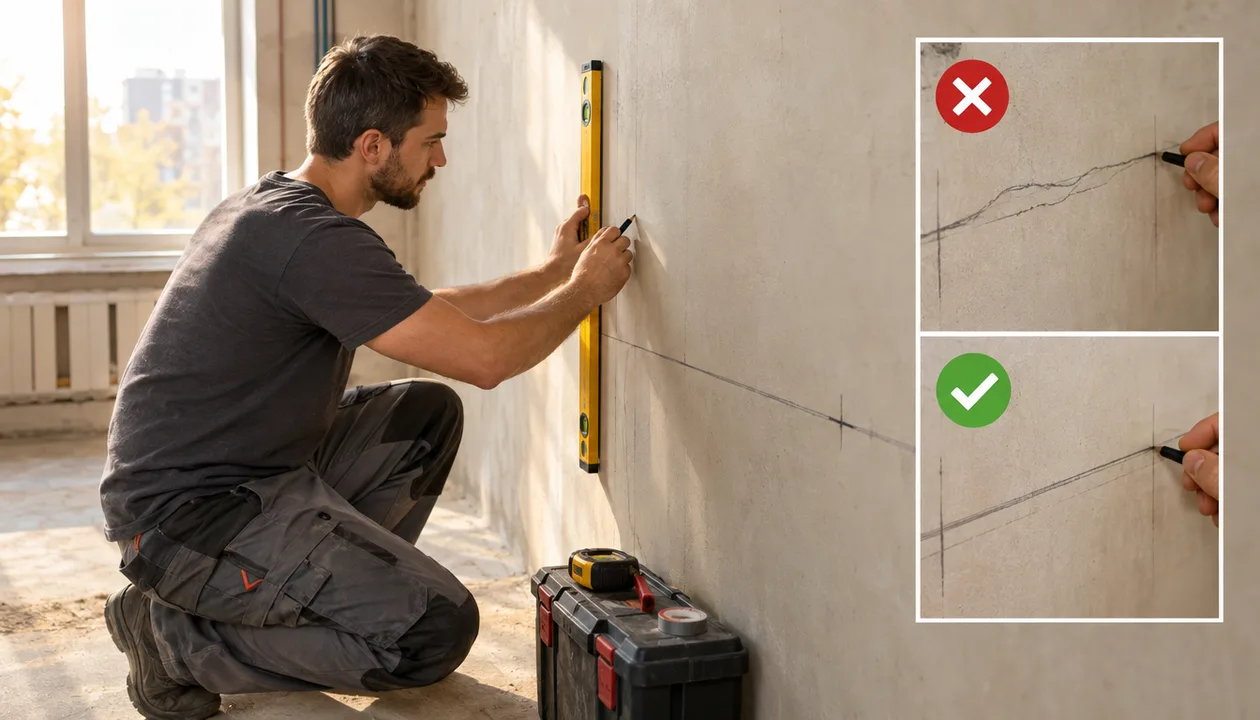

Типичные ошибки при разметке под штробу и как их избежать
Большинство проблем со штроблением начинается не на этапе реза, а на этапе разметки. Вот ошибки, которые встречаются чаще всего, и что с ними делать.
Ошибка 1. Не проверили скрытую проводку
Самая дорогая ошибка. Решение простое: детектор проводки или, если его нет, внимательное изучение плана и зон возле электроточек. Лучше потратить десять минут на проверку, чем день на восстановление проводки.
Ошибка 2. Линия «на глаз»
Без уровня линия почти всегда получается кривой. На коротком участке это незаметно, на длинном — видно сразу. Решение: лазерный уровень или отвес, без вариантов.
Ошибка 3. Неверная глубина
Слишком мелкая штроба — кабель не спрячется. Слишком глубокая — лишняя работа и риск для конструкции. Решение: заранее посчитать глубину под диаметр кабеля с запасом на заделку и выставить ограничитель на кожухе.
Ошибка 4. Нет запаса по краям
Штроба должна быть чуть шире кабеля, иначе его не заложить и не заштукатурить нормально. Решение: размечать не одну линию, а две — по границам канала.
Ошибка 5. Разметка без учёта толщины отделки
Если поверх штробы будет плитка или толстый слой штукатурки, это надо учесть заранее. Иначе розетка окажется «утопленной» или, наоборот, выпирающей.
Как избежать всех сразу
- Проверьте скрытые коммуникации.
- Нанесите линию по уровню.
- Отметьте границы и глубину.
- Перепроверьте и только потом режьте.
Техника безопасности при разметке и штроблении
Безопасность при штроблении — это не только про очки и перчатки, хотя и про них тоже. Пыль от бетона и кирпича содержит мелкую фракцию, которая оседает в лёгких, а искры от диска летят быстрее, чем вы успеваете моргнуть.
Защита мастера
- Очки или щиток. Обязательно. Искры и осколки летят в стороны, а не вниз.
- Респиратор. Пыль от бетона — не та, которую стоит вдыхать. Респиратор класса защиты от мелкой пыли.
- Перчатки. Защищают руки от порезов и вибрации.
- Наушники. Штробление — шумная операция, слух стоит поберечь.
Защита помещения
- Пылеотвод к пылесосу. Подключите кожух к строительному пылесосу через патрубок — это снижает количество пыли в разы.
- Закройте мебель и проёмы. Даже с пылеотводом часть пыли всё равно осядет. Плёнка и малярный скотч спасут.
- Проветривайте. Работайте с открытым окном или вентиляцией.
Осторожность с несущими стенами
Штробление несущих стен без проекта и согласования — рискованная затея. Глубокие горизонтальные каналы в несущей стене могут ослабить конструкцию. Если сомневаетесь, лучше проконсультироваться со специалистом и проверить допустимость работ.
Исправный инструмент
Не работайте с неисправной болгаркой: биение диска, перегрев, искрение — всё это признаки проблем. Если диск синеет и перестаёт резать, это тоже сигнал: почему перегревается диск при сухой резке — разбирали отдельно.
Как выбрать оснастку для штробления в магазине Parallels Perfect Tools
Подобрать кожух и пылеотвод под свою УШМ проще, когда знаешь, что именно ищешь. В нашем магазине есть оснастка для штробления под разные диаметры болгарок и разные задачи.
Что есть для УШМ 125 мм
Для компактных болгарок подойдут кожухи и пылеотводы 125 мм. Это самый ходовой размер для домашних задач: штробление под кабель, небольшие каналы в кирпиче и бетоне. Если вам нужен готовый комплект, посмотрите стальной пылеотвод для УШМ 125 с кожухом под пылесос.
Что есть для УШМ 230 мм
Для крупных болгарок — кожухи 230 мм. Они рассчитаны на диски большего диаметра и подходят для более глубоких и широких каналов. Посмотрите пылеотвод для УШМ 230 с кожухом под пылесос — он подключается к строительному пылесосу через эластичный патрубок.
Как выбрать под свою задачу
- Определите диаметр УШМ. 125 мм — для домашних задач, 230 мм — для крупных каналов.
- Проверьте тип крепления. Кожух должен встать на вашу модель болгарки.
- Проверьте патрубок. Он должен подойти к вашему пылесосу, иначе пылеотвод не заработает.
- Решите, нужен ли готовый комплект. Иногда проще взять кожух и пылеотвод вместе, чем подбирать по отдельности.
Не только штробление
В каталоге есть и другая оснастка для УШМ: кожухи для шлифовки кромок, заусовщики для плитки под 45 градусов. Если вы работаете с плиткой, пригодится заусовщик для плитки под 45 градусов на болгарку 125 или пылеотвод для заусовщика под 45 градусов.
Организация рабочего места
Если вы обустраиваете мастерскую или гараж, стоит подумать и о хранении. Стеллаж металлический для гаража настенный освободит место на полу и разложит инструмент по полкам. А чтобы не искать нужную вещь среди хлама, пригодится модуль для тисков для сборочного или сварочного стола.
Частые вопросы
Можно ли разметить штробу без лазерного уровня?
Да, можно. Отвес даёт точную вертикаль, а горизонталь строится по нему и рулетке. Лазерный уровень просто ускоряет работу и снижает риск ошибки на длинных участках.
Как проверить, нет ли под разметкой скрытой проводки?
Пройдите детектором скрытой проводки по всей длине будущей штробы, особенно возле розеток и выключателей. Если детектора нет, ориентируйтесь на план проводки и на типовые зоны прокладки кабелей.
На какую глубину штробить под кабель, чтобы потом заштукатурить?
Глубина должна быть такой, чтобы кабель полностью ушёл в канал и остался запас на заделку штукатуркой. Точное значение зависит от диаметра кабеля и толщины отделочного слоя — считайте по факту, а не по средним цифрам.
Подойдёт ли кожух для УШМ 125 для штробления несущей стены?
Кожух подойдёт по инструменту, но само штробление несущей стены требует осторожности и, в ряде случаев, согласования. Глубокие каналы в несущих элементах без проекта делать не стоит.
Как подключить пылеотвод к бытовому пылесосу?
Через эластичный патрубок, который соединяет выход кожуха и шланг пылесоса. Важно, чтобы диаметры совпали или был подобран переходник — иначе пылеотвод не будет работать.
Чем отличается разметка под штробу в полу и на стене?
На стене линия вертикальная или горизонтальная и строится по уровню или отвесу. В полу линия идёт по горизонтальной плоскости, и её удобнее переносить лазером со стены на стену, параллельно стене.
Что делать, если линия уже нанесена, но вы сомневаетесь в глубине?
Лучше перепроверить до реза. Отметьте контрольную метку глубины на стене или выставьте ограничитель на кожухе и пройдите по линии ещё раз. Переделать разметку дешевле, чем исправлять готовый канал.
Можно ли штробить без пылеотвода?
Технически можно, но пыли будет очень много, и она осядет по всей комнате. Пылеотвод с подключением к строительному пылесосу забирает основную часть пыли прямо у диска и заметно облегчает работу.
Разметка под штробу — это тот этап, где вы экономите себе часы работы и нервы. Проверьте скрытые коммуникации, нанесите линию по уровню, отметьте глубину и границы, подберите кожух и пылеотвод под свою УШМ — и рез пойдёт ровно с первого прохода. В каталоге оснастки для УШМ вы найдёте кожухи и пылеотводы под 125 и 230 мм, а если нужно что-то ещё для мастерской — загляните в раздел инструментов и строительства и ремонта. Доставим по всей России — условия на странице доставки.
