Умный дом редко начинается с большого проекта. Сначала вы ставите одну камеру в гараже, потом покупаете умную розетку для обогревателя в мастерской, затем добавляете датчик протечки под мойку и шлюз, который всё это связывает. Через полгода за роутером на полке уже лежит клубок из блоков питания, а удлинитель с шестью гнёздами забит под завязку. Знакомая картина? Именно в этот момент и появляется мысль: всё это надо как-то собрать в одном месте.
Слаботочный щиток — это корпус, в котором живут все низковольтные линии дома: интернет, телевидение, телефония, сигнализация, камеры, контроллеры умного дома и их питание. Он не заменяет силовой электрический щит, а работает рядом с ним — как отдельная «коммутационная» зона. Если коротко: силовой щит раздаёт 220 вольт на розетки и свет, а щиток слаботочки собирает в порядок всё, что работает от низкого напряжения и передаёт данные.
Зачем вообще выносить это в отдельный корпус, если можно оставить на полке? Причин три. Первая — обслуживание: когда роутер, коммутатор и контроллер стоят в одном месте и подписаны, вы за минуту находите нужный кабель, а не выдёргиваете наугад. Вторая — помехи: слаботочные линии, разведённые в стороне от силовых, меньше ловят наводки, а значит, Wi-Fi и Zigbee-сеть ведут себя стабильнее. Третья — порядок: щиток физически ограничивает бардак, потому что у него есть стенки, дно и место под крепёж.

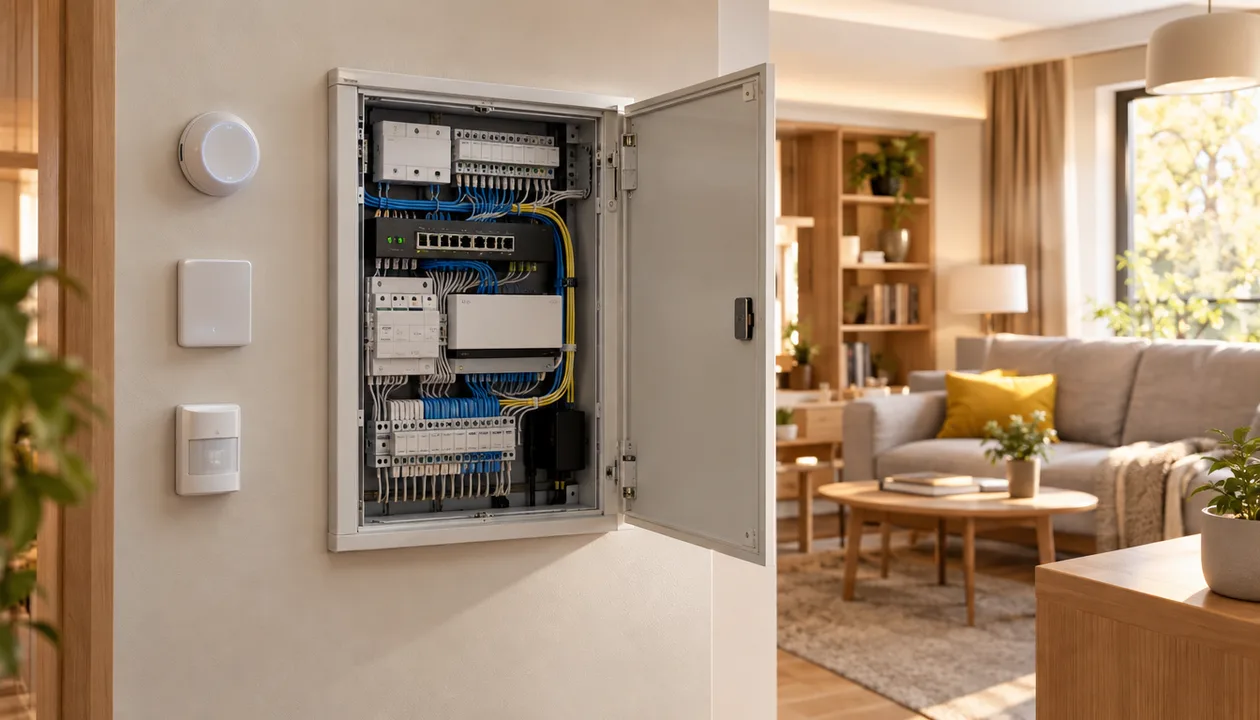

Что такое слаботочный щиток и зачем он нужен умному дому
Слаботочный щиток — это монтажный корпус, рассчитанный на низковольтные линии и оборудование связи, а не на силовые автоматы под 220 вольт. Его задача — дать всем устройствам умного дома общее защищённое место, куда сходится кабель от камер, датчиков, роутера и шлюзов.
Чем он отличается от силового щита
Силовой щит рассчитан на высокое напряжение: там стоят автоматы, УЗО, реле, и всё это требует определённых зазоров, изоляции и квалификации при монтаже. Слаботочка работает с напряжением 5, 12, 24, реже 48 вольт — это питание роутеров, камер, контроллеров, датчиков. Требования к изоляции здесь другие, а вот требования к организации — даже строже, потому что проводов много, они тонкие и путаются моментально.
Ещё одно отличие — тепловой режим. В силовом щите греются автоматы под нагрузкой, в слаботочном — блоки питания, роутер, коммутатор и контроллер. Это значит, что внутри корпуса нужно оставить воздух для циркуляции, а не набивать его под завязку.
Почему нельзя просто оставить всё на полке
Полка кажется удобной, пока устройств три. Когда их становится десять, начинается знакомая история: блок питания от камеры выпал из розетки, потому что его выдернул кабель от роутера, а сам роутер лежит на коммутаторе и греется. В щитке у каждого устройства своё место и свой крепёж, а кабели идут по своим маршрутам.
Отдельный бонус — защита от пыли и случайных касаний. В гараже или мастерской, где пилят, шлифуют и красят, открытая электроника на полке живёт недолго. Закрытый корпус решает это без дополнительных усилий.
Кому это действительно нужно
Если у вас одна умная лампа и один датчик — щиток избыточен, хватит аккуратной коробки. Другое дело, когда в доме несколько камер, шлюз, контроллер, роутер, коммутатор и пара блоков питания. Тогда щиток слаботочки становится не роскошью, а способом не переделывать всё через год.
Особенно это касается тех, кто обустраивает гараж или мастерскую: там к умному дому добавляются ещё и рабочие задачи — видеонаблюдение, освещение, обогрев, а иногда и станки с автоматикой. Для таких сценариев стоит заранее посмотреть, какие телекоммуникационные шкафы и корпуса бывают, чтобы выбрать размер с запасом, а не впритык.
Где разместить слаботочный щиток в доме или гараже
Оптимальное место — рядом с силовым щитом, но в отдельном корпусе, в сухой зоне с доступом для обслуживания. Это даёт короткие трассы кабелей и удобство: всё коммутационное хозяйство в одном углу, а не разбросано по дому.
Рядом с электрическим щитом или отдельно
Совместное размещение выигрывает по длине кабелей: и силовые, и слаботочные линии приходят в одну точку, а значит, меньше штробления и короче трассы. Минус — плотность: два корпуса рядом занимают заметно больше места, чем один, и нужно следить, чтобы они не мешали друг другу открываться.
Отдельное размещение оправдано, когда слаботочка нужна в другой части дома — например, в гараже, где стоит регистратор видеонаблюдения. Тогда логичнее держать щиток там, где живут камеры, чтобы не тянуть сигнальные линии через весь участок. Кстати, о том, где и как хранить записи с камер в гараже, стоит подумать заранее — от этого зависит, где именно встанет корпус.
Доступность важнее красоты
Щиток, задвинутый за шкаф или зашитый гипсокартоном «для эстетики», превращается в проблему при первой же замене роутера. Оставляйте свободный подход минимум с одной стороны, а лучше — спереди и сбоку. Если корпус стоит высоко, убедитесь, что дотягиваетесь до верхнего ряда модулей без стремянки.
Влажность, пыль и перепады температур
В ванной, у мойки и в сыром подвале слаботочный щиток без защиты ставить нельзя: конденсат оседает на платах и разъёмах, а это прямой путь к окислению контактов. В гараже добавляется пыль от шлифовки и металлической стружки — она оседает внутри корпуса и может замкнуть контакты. Решение — корпус с защитой от пыли и влаги и гермовводы для кабелей.
Ориентир по габаритам
Чтобы понять, поместится ли всё задуманное, полезно держать в голове конкретные размеры. Например, монтажный щит с габаритами 230×280×140 мм и глубиной рабочего пространства 140 мм подходит для небольшого набора модулей: роутер, компактный коммутатор, пара блоков питания. Если планируете больше — берите корпус крупнее, потому что глубина 140 мм ограничивает не только количество устройств, но и возможность уложить кабели с запасом.

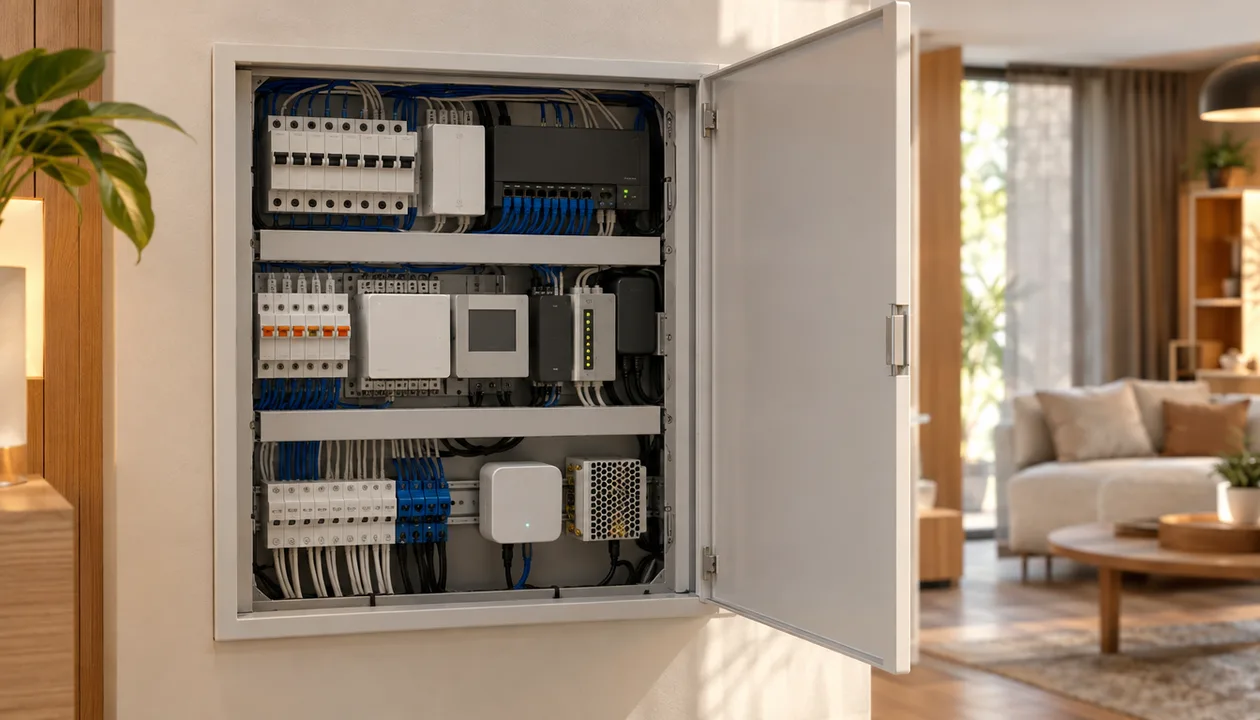

Что внутри слаботочного щитка: типовой состав для умного дома
Внутри слаботочного щитка обычно живут три группы устройств: сетевое оборудование, контроллеры умного дома и питание. Плюс то, что связывает всё это вместе — клеммники, органайзеры и кабельные вводы.
Сетевое оборудование
- Роутер — точка входа интернета, отсюда раздаётся сеть на весь дом.
- Коммутатор — нужен, когда проводных устройств больше, чем портов на роутере.
- Патч-панель — аккуратный способ свести все сетевые линии в одно место и подключать их короткими патч-кордами.
- Медиаконвертеры — если интернет приходит по оптике, а дальше идёт витая пара.
Контроллеры и шлюзы умного дома
Здесь стоит хаб Zigbee или Z-Wave, контроллер, к которому привязаны сценарии, иногда — модуль управления воротами или шлагбаумом. Важно, чтобы у контроллера было стабильное питание: если он периодически перезагружается, сценарии сбиваются, а автоматика ведёт себя непредсказуемо.
Питание и защита
- Блоки питания на 12 или 24 вольта для камер, датчиков, замков.
- ИБП или резервный модуль — чтобы роутер и контроллер переживали короткие отключения.
- Клеммники и кросс-модули — для аккуратного соединения линий без скруток.
- Организаторы кабелей — стяжки, липучки, кабельные каналы.
Что часто забывают положить внутрь
Забывают про запас. Люди набивают щиток ровно под текущий набор устройств, а через полгода добавляется ещё одна камера или датчик — и места нет. Второй частый промах — отсутствие маркировки: через год никто не помнит, какой кабель идёт в спальню, а какой на террасу.
Если в доме уже есть отдельный интернет-щиток, полезно свериться, как он устроен: интернет-щиток в квартире: где поставить и что внутри — хорошая отправная точка, чтобы не изобретать схему с нуля.
Как увязать слаботочный щиток с электрическим и избежать ошибок
Главный принцип — разделять силовые и слаботочные линии, но питать слаботочку от отдельной защищённой группы. Тогда помехи минимальны, а оборудование защищено от скачков в общей сети.
Разделение линий
Силовые кабели создают электромагнитное поле, которое наводит помехи на слаботочные. На практике это выглядит так: сеть работает, но скорость Wi-Fi падает, а Zigbee-устройства периодически теряют связь. Решение простое — не вести слаботочные и силовые кабели в одном канале и не укладывать их вплотную друг к другу.
Отдельное питание
Слаботочные устройства стоит запитать от отдельной группы с собственным защитным автоматом. Это даёт два плюса: при проблемах в силовой сети оборудование умного дома не страдает, а при необходимости отключить слаботочку вы не гасите свет во всём доме.
Заземление и защита от перенапряжений
Металлический корпус щитка заземляют, а на вводе ставят защиту от импульсных перенапряжений. Особенно актуально для частного дома и гаража, где сеть может «просаживаться» при работе сварочного аппарата или мощного инструмента.
Типичные ошибки при увязке
- Слаботочка запитана от той же розетки, что и силовое оборудование, — при включении мощного потребителя роутер перезагружается.
- Кабели уложены в один канал без разделения — помехи и нестабильная связь.
- Щиток слишком тесный, устройства греют друг друга.
- Нет запаса по портам и месту, любое расширение требует переделки.
Практика: сборка и порядок в слаботочном щитке
Порядок внутри щитка — это не эстетика ради эстетики, а скорость обслуживания. Если через год вы сможете заменить роутер за десять минут, значит, сборка была правильной.
Маркировка — с первого кабеля
- Подпишите каждый кабель у ввода: куда идёт, что питает.
- Промаркируйте порты на патч-панели и коммутаторе.
- Заведите простую таблицу или наклейку на дверце с расшифровкой.
Организация кабелей
- Стяжки и липучки — для фиксации жгутов, липучки удобнее, потому что их можно переоткрывать.
- Кабельные каналы — для разделения силовых и слаботочных трасс.
- Патч-корды нужной длины — короткие вместо метровых, чтобы не плодить лишние петли.
Кстати, если у вас уже накопился клубок патч-кордов, который невозможно распутать, начните с него: клубок патч кордов: как раз и навсегда распутать кабели в мастерской — там разобраны рабочие приёмы, которые потом пригодятся и внутри щитка.
Запас длины и воздуха
Оставляйте по 15–20 см запаса на каждом кабеле: это даёт возможность перекоммутировать линию без перепайки. И не забивайте корпус под завязку — блокам питания и роутеру нужен воздух.
Что держать под рукой рядом со щитком
Рядом удобно держать расходники: стяжки, липучки, изоленту, маркеры, запасные патч-корды. В мастерской или гараже для этого пригодится металлический настенный стеллаж для гаража — на нём удобно хранить коробки с крепежом и расходниками, чтобы не бегать за ними через весь гараж.

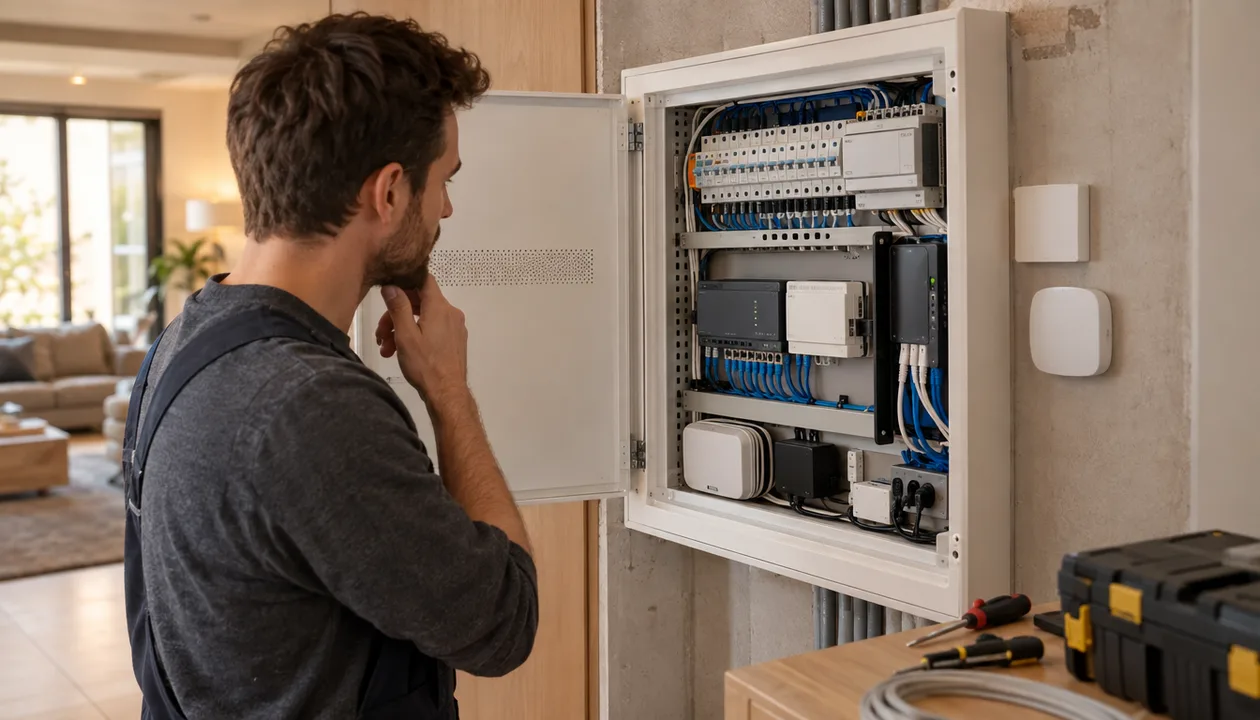

Ошибки при выборе и монтаже слаботочного щитка для умного дома
Большинство проблем со слаботочным щитком возникает не из-за плохого оборудования, а из-за ошибок на этапе планирования. Разберём самые частые.
Экономия на размере
Самая дорогая ошибка. Корпус, купленный впритык, через год приходится менять вместе с переделкой всей коммутации. Берите щиток с запасом минимум на треть по объёму и на несколько портов вперёд.
Игнорирование вентиляции
Блоки питания и роутер греются. Если корпус закрыт наглухо и набит под завязку, устройства работают на пределе температуры, а это сокращает срок службы. Оставляйте зазоры и, если корпус позволяет, используйте вентиляционные решётки.
Размещение в сырых зонах
Щиток в ванной или у мойки без защиты — прямой путь к окислению контактов и отказам. Если иначе не получается, выбирайте корпус с защитой от влаги и гермовводы для кабелей.
Отсутствие маркировки и документации
Без подписей вы через год не вспомните, какой кабель куда идёт. Заведите простую схему на бумаге или в файле — это сэкономит часы при первой же неисправности.
Что проверить перед покупкой
- Габариты корпуса и глубину рабочего пространства.
- Материал: металл прочнее и лучше экранирует, пластик дешевле и не ржавеет.
- Способ монтажа: накладной или встраиваемый.
- Наличие замка, прозрачной дверцы, кабельных вводов.
- Возможность докупить полки и крепёж под конкретные устройства.
Слаботочный щиток в гараже и мастерской: особенности
В гараже и мастерской слаботочка живёт в более жёстких условиях, чем в квартире: пыль, перепады температур, иногда влажность. Здесь корпус и его защита важнее, чем в жилой комнате.
Защита от пыли и влаги
Пыль от шлифовки и металлическая стружка оседают внутри корпуса и могут замкнуть контакты. Выбирайте корпус с защитой от пыли и влаги, а кабели заводите через гермовводы. Если рядом стоит стальной пылеотвод для УШМ под пылесос, часть пыли уходит в пылесос прямо у инструмента — щитку достаётся заметно меньше.
Температурный режим
Некоторые устройства не любят холод: при отрицательных температурах аккумуляторы и электроника ведут себя хуже. Если гараж не отапливается, стоит подумать, не перенести ли контроллер умного дома в тёплое помещение, а в гараже оставить только исполнительные устройства.
Организация хранения рядом
Рабочее место в мастерской — это не только щиток. Рядом удобно держать инструмент и расходники: например, модуль для тисков на сварочный или монтажный стол помогает организовать верстак, чтобы инструмент не валялся по углам.
Безопасность
Не размещайте щиток рядом с горючими материалами и источниками открытого огня. Если в мастерской идёт сварка, уберите слаботочку подальше от зоны разлёта искр или закройте корпус экраном.
Хранение мелочей в мастерской
Крепёж, стяжки, клеммники и маркеры имеют свойство теряться. Настенный металлический стеллаж или держатель для баллончиков настенный помогают держать расходники под рукой и не искать их по всему гаражу.
Как выбрать слаботочный щиток: критерии и сравнение
Выбор сводится к четырём параметрам: размер, материал, способ монтажа и оснащение. Если ошибиться в размере — придётся переделывать, если в материале — можно переплатить или недополучить защиту.
Габариты и полезный объём
Смотрите не только на внешние размеры, но и на глубину рабочего пространства. Корпус с глубиной 140 мм подходит для компактного набора, но для роутера с антеннами и нескольких блоков питания может оказаться тесным. Ориентируйтесь на текущий набор плюс запас на треть.
Материал корпуса
- Металл — прочнее, лучше экранирует, подходит для гаража и мастерской.
- Пластик — дешевле, не ржавеет, но хуже защищает от помех и механических воздействий.
Способ установки
- Накладной — крепится на стену, проще в монтаже, подходит для гаража и уже готовых помещений.
- Встраиваемый — утапливается в стену, выглядит аккуратнее, но требует подготовки ниши.
Сравнение по ключевым параметрам
| Параметр | Компактный корпус | Средний корпус | Крупный шкаф |
|---|---|---|---|
| Габариты | около 230×280×140 мм | примерно 400×300×150 мм | от 600×400×200 мм |
| Что поместится | роутер, пара блоков питания | роутер, коммутатор, 2–3 блока питания | всё сетевое оборудование плюс запас |
| Материал | пластик или тонкий металл | металл | металл |
| Монтаж | накладной | накладной или встраиваемый | накладной, в стойку |
| Кому подойдёт | квартира с минимальным набором | дом с камерами и умным домом | гараж, мастерская, большой дом |
На что смотреть в оснащении
- Наличие замка — важно, если в доме дети или в мастерской бывают посторонние.
- Прозрачная дверца — удобно контролировать индикаторы без открывания.
- Кабельные вводы — чем их больше и чем они аккуратнее, тем проще развести линии.
- Возможность докупить полки и крепёж под конкретные устройства.
Если вы только начинаете собирать умный дом и не уверены в масштабе, посмотрите каталог крепежа и кронштейнов — там есть решения для настенного монтажа, которые пригодятся и для щитка, и для сопутствующего оборудования. А если щиток встанет в гараже рядом с рабочим местом, стоит заранее продумать, как организовать стену гаража как место хранения, чтобы всё нужное было под рукой.
Частые вопросы
Можно ли размещать слаботочный щиток рядом с электрическим?
Да, это даже удобнее: короткие трассы кабелей и всё коммутационное хозяйство в одном месте. Главное — держать корпуса отдельно, не укладывать слаботочные и силовые кабели в один канал и обеспечить доступ к обоим щиткам.
Какой размер слаботочного щитка выбрать для умного дома?
Отталкивайтесь от текущего набора устройств и добавляйте запас минимум на треть. Для компактного набора хватает корпуса с глубиной около 140 мм, но если планируете камеры, коммутатор и несколько блоков питания — берите крупнее, иначе через год придётся переделывать.
Нужно ли отдельное питание для слаботочного щитка?
Да, слаботочку лучше запитать от отдельной группы с собственным защитным автоматом. Тогда скачки в силовой сети не задевают роутер и контроллер, а при обслуживании вы отключаете только слаботочные линии, не гася свет во всём доме.
Как защитить слаботочный щиток от пыли в гараже?
Выбирайте корпус с защитой от пыли и влаги и заводите кабели через гермовводы. Дополнительно помогает пылеотвод на инструменте: если большая часть пыли уходит в пылесос прямо у УШМ, внутри щитка оседает заметно меньше.
Что делать, если не хватает места в существующем щитке?
Самый простой путь — вынести часть оборудования в дополнительный корпус рядом. Если места нет и под него, пересмотрите коммутацию: короткие патч-корды, аккуратные жгуты и отказ от лишних блоков питания часто освобождают заметный объём.
Можно ли использовать один щиток для интернета и умного дома?
Можно, и часто так и делают: роутер, коммутатор и контроллер умного дома живут в одном корпусе. Важно только оставить запас по месту и портам, потому что оба направления со временем растут.
Чем металлический корпус лучше пластикового?
Металл прочнее, лучше экранирует от помех и подходит для гаража и мастерской, где есть риск механических воздействий. Пластик дешевле и не ржавеет, но защищает хуже — его логичнее ставить в сухом помещении с минимальным набором устройств.
Нужно ли заземлять слаботочный щиток?
Металлический корпус заземляют — это базовая мера безопасности. Дополнительно на вводе ставят защиту от импульсных перенапряжений, особенно если речь о частном доме или гараже, где сеть нагружена работой мощного инструмента.
Собрать умный дом так, чтобы через год не пришлось разбирать всё заново, реально — если сразу выделить слаботочке отдельное место и оставить запас. Начните с корпуса подходящего размера, добавьте крепёж и органайзеры для кабелей, а по мере роста системы просто докупайте модули. В каталоге Parallels найдётся и корпус, и мелочи для порядка внутри — от клеммников до настенных полок для мастерской. А если сомневаетесь, какой размер брать под ваш набор устройств, посмотрите подборку актуальных решений — там видно, что чаще всего берут для похожих задач. Условия доставки и оплаты описаны на отдельных страницах, так что заказать всё нужное можно одним разом.
