Металлический настенный шкаф в гараже — вещь удобная: инструмент под рукой, пыль не садится, всё на своих местах. Но если внутрь заглядывает электрика — блок питания, розетка, коммутационное оборудование — корпус становится потенциальным проводником, и заземление настенного шкафа перестаёт быть абстрактной формальностью.
Коротко и по делу: заземлять нужно те шкафы, на металлическом корпусе которых может появиться опасный потенциал. Это шкафы с электрооборудованием внутри, шкафы для слаботочных и коммуникационных систем, а также любые металлические конструкции, к которым подходит кабель. Пластиковый шкаф для инструмента заземлять не нужно — там нечему проводить ток.
Дальше разберём спокойно и по шагам: как понять, ваш ли это случай, какие готовые комплектующие для заземления шкафов существуют, как проложить проводник, чтобы он не превратился в декорацию, и какие ошибки делают всю работу бессмысленной. Без нормативных ссылок и выдуманных цифр — только то, что можно проверить руками.

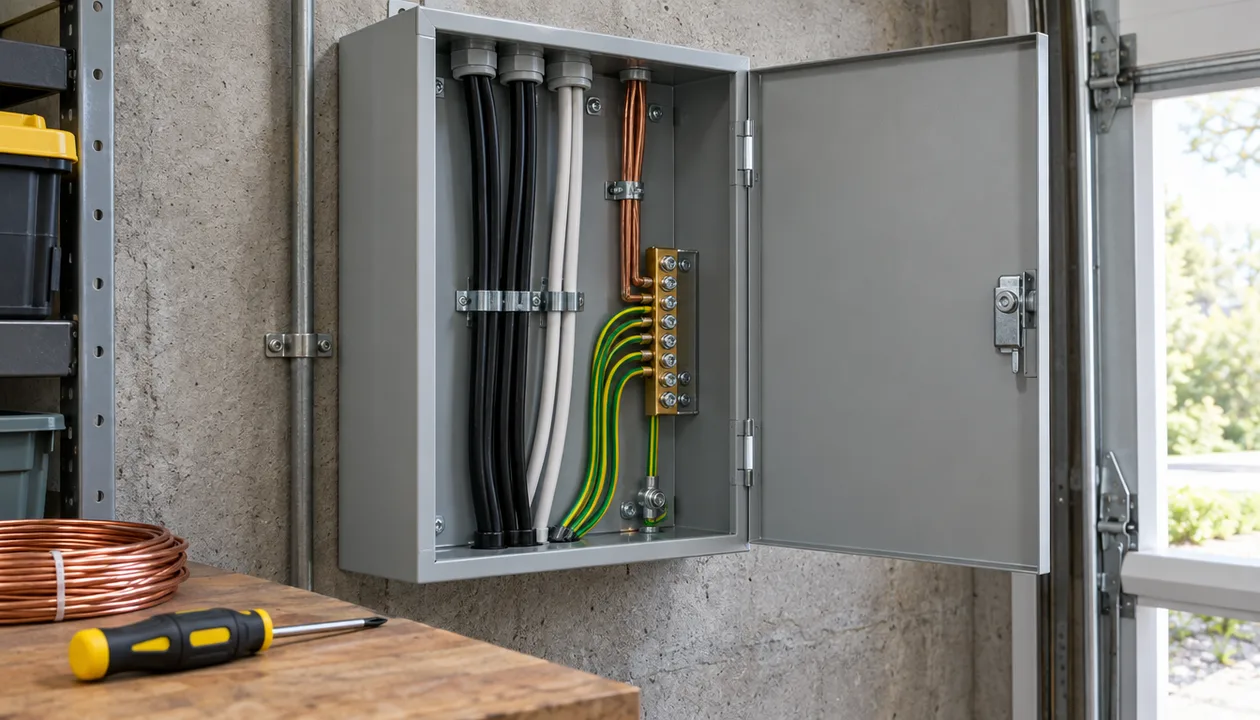

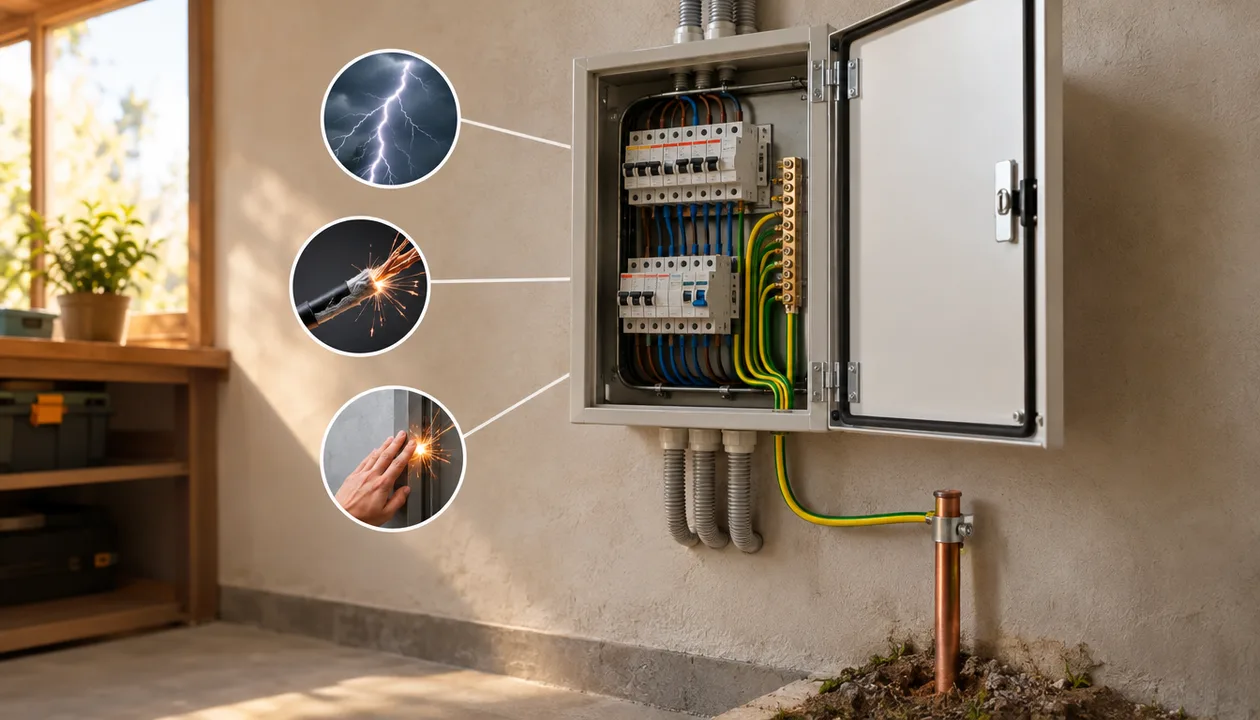

Что такое заземление настенного шкафа и от чего оно защищает
Заземление настенного шкафа — это электрическое соединение его металлического корпуса с контуром заземления, чтобы при пробое изоляции ток ушёл в землю, а не через человека, который взялся за дверцу.
Логика простая. Внутри шкафа живёт оборудование: блок питания, роутер, коммутатор, розетка для зарядки аккумуляторов, иногда — самодельный щиток. Если фаза по какой-то причине коснётся металлического корпуса — из-за перетёртого провода, ослабшего контакта, повреждённой изоляции — корпус окажется под напряжением. Пока вы его не трогаете, всё тихо. Стоит взяться за ручку или прикоснуться к стенке — и ток пойдёт через вас.
Заземление даёт току путь с меньшим сопротивлением. Тогда при пробое сработает защита — автомат или УЗО — и обесточит линию. Без заземления защита может не сработать вообще: корпус будет тихо ждать, пока кто-нибудь до него дотронется.
Важный нюанс: заземление не заменяет УЗО и автоматы, а работает вместе с ними. Это не «дополнительная страховка на всякий случай», а часть общей схемы электробезопасности мастерской. Если вы только обустраиваете помещение, разумно продумать и заземление шкафа, и защиту линии сразу — потом переделывать сложнее.
Когда настенный шкаф действительно нужно заземлять
Заземление необходимо, если металлический корпус шкафа может оказаться под напряжением. Это не про «на всякий случай», а про конкретные сценарии.
Вот когда стоит брать в руки проводник и винты:
- Шкаф для коммутационного оборудования. Коммутатор, роутер, патч-панель, блок питания — всё это питается от сети. Металлический корпус телекоммуникационного шкафа в таких условиях заземляют.
- Шкаф со встроенной розеткой или блоком питания. Если внутрь заведена электрика, корпус — потенциальный проводник.
- Шкаф в мастерской или гараже с металлическим корпусом, к которому подходит кабель. Даже если сейчас внутри только инструмент, но рядом проходит питание или лежит удлинитель — стоит подумать.
- Шкаф, на котором смонтировано освещение или зарядная станция. Любой потребитель на корпусе — повод для заземления.
Когда заземлять не нужно:
- Пластиковый шкаф. Не проводит ток — заземлять нечего.
- Металлический шкаф без электрики внутри, стоящий отдельно. Если к нему не подходит ни один кабель и рядом нет источников питания, опасного потенциала на корпусе взяться неоткуда.
- Шкаф, который используется только как полка для инструмента. Тот же принцип: нет электрики — нет проблемы.
Если сомневаетесь, задайте себе один вопрос: может ли на корпусе появиться напряжение при самой неблагоприятной ситуации? Если да — заземляйте.
Какие комплектующие используют для заземления шкафов
Для заземления шкафов выпускают готовые комплекты, которые включают шину и винты. Это удобнее, чем собирать всё по частям: шина даёт точку подключения, винты обеспечивают надёжный контакт с металлом корпуса.
Что входит в типовой комплект:
- Шина заземления. Металлическая планка с отверстиями, к которой крепится заземляющий проводник. Она же служит точкой соединения, если заземлять нужно несколько элементов внутри шкафа.
- Винты. Крепёж для шины и для подключения проводника. Важно, чтобы винты были подходящего размера и обеспечивали плотное прижатие.
Почему готовый комплект удобнее:
- Все элементы совместимы между собой — не нужно подбирать винты по резьбе.
- Шина сразу рассчитана на подключение проводника — не придётся сверлить корпус в неподходящем месте.
- Монтаж занимает меньше времени и меньше шансов что-то перепутать.
При выборе комплекта смотрите на материал шины и винтов: оцинкованная сталь или латунь ведут себя лучше в условиях гаража, где бывает сыро. И проверьте, что крепёж подходит к толщине металла вашего шкафа — тонкий корпус легко продавить слишком длинным винтом.
Как выбрать место для заземляющего проводника
Проводник должен быть защищён от механических повреждений и доступен для проверки. Это два главных условия, из которых вытекает всё остальное.
Где прокладывать:
- По стене вдоль кабеля питания. Если питающий кабель идёт к шкафу, заземляющий проводник логично вести рядом — так его проще закрепить и сложнее случайно оборвать.
- В гофре или кабель-канале. В мастерской и гараже проводник без защиты легко зацепить инструментом или уронить на него что-то тяжёлое. Гофра или канал решают эту проблему.
- С доступом для осмотра. Точка подключения к магистрали заземления должна быть видна и доступна. Если соединение спрятано за наглухо прикрученной панелью, проверить его будет нечем.
Что нельзя использовать в качестве заземления:
- Трубы отопления и водопровода. Классическая ошибка. Трубы могут быть пластиковыми вставками, соединения — резьбовыми с уплотнителем, и цепь получится ненадёжной. Плюс есть риск, что по трубам «прилетит» потенциал от соседей.
- Газовые трубы. Категорически нет.
- Металлические конструкции здания без проверки. Арматура, закладные, каркас — не заземлитель, пока не подтверждено их соединение с контуром.
Если в мастерской или гараже контура заземления нет вообще — это отдельная задача, которую решают до подключения шкафа. Простой вариант — организовать заземляющий контур и завести его в щит.

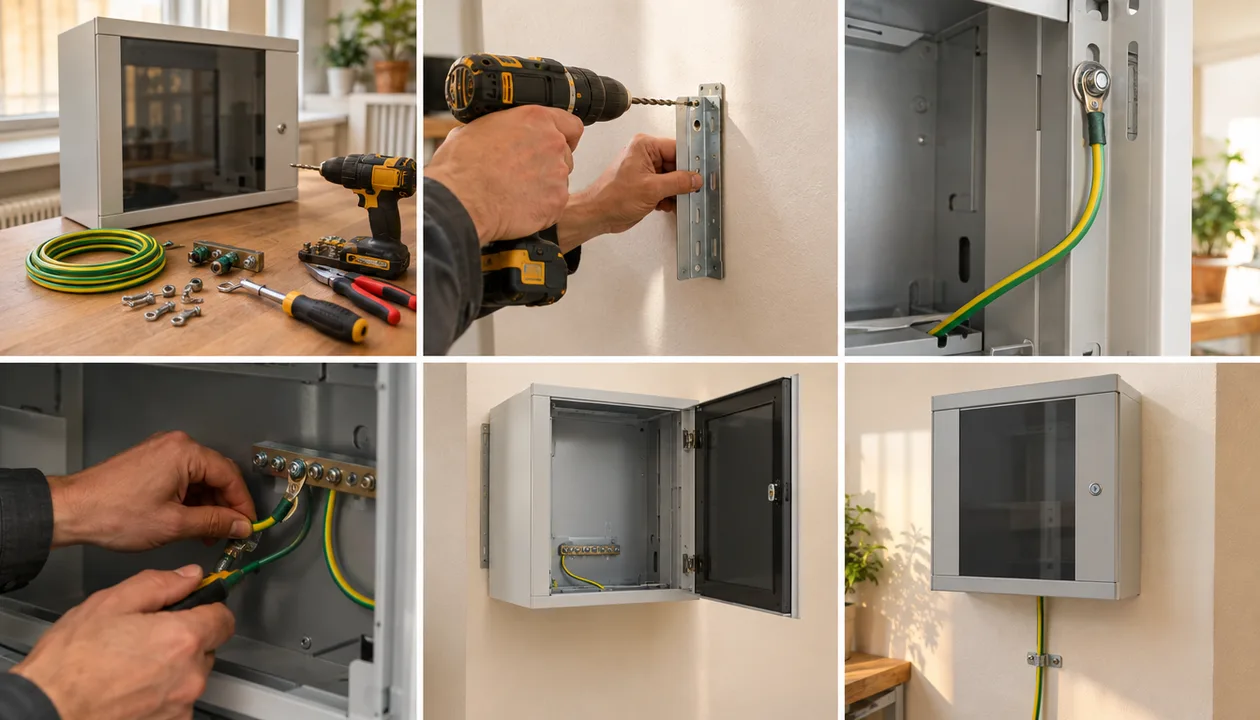

Пошаговая последовательность действий
Порядок работ простой, но каждый шаг важен. Пропустите любой — и защита может не сработать.
- Обесточьте шкаф. Отключите линию в щите и убедитесь, что напряжения нет — индикатором или мультиметром. Не «на глаз», а прибором.
- Определите точку подключения на корпусе. Обычно это место, где металл чистый, без краски и покрытий. Краска — изолятор, под ней контакта не будет.
- Закрепите шину заземления. Прикрутите её винтами к корпусу в выбранном месте. Убедитесь, что контакт плотный, а винты не мешают закрытию дверцы.
- Подключите заземляющий проводник к шине. Зачистите конец проводника, зажмите его винтом. Хорошо, если есть наконечник — он даёт более надёжное соединение.
- Проложите проводник до контура заземления. По стене, в гофре или канале, с креплением через равные промежутки, чтобы не провисал.
- Подключите второй конец к магистрали заземления. Точка подключения должна быть надёжной и доступной.
- Проверьте контакт. Потяните проводник, проверьте затяжку винтов, убедитесь, что нет оголённых участков в неположенных местах.
- Подайте питание и проверьте работу. Убедитесь, что защита на линии исправна и срабатывает.
Если на каком-то шаге сомневаетесь — лучше остановиться и разобраться, чем сделать «примерно так». Заземление не терпит приблизительности.
Ошибки, которые сводят защиту к нулю
Даже при наличии проводника и шины заземление может не работать. Вот что портит результат чаще всего.
- Последовательное подключение нескольких шкафов одним проводником. Если один шкаф в цепи отключён или соединение ослабло, следующие остаются без защиты. Каждый шкаф — отдельное подключение к магистрали.
- Использование случайных металлических конструкций. Трубы, каркасы, арматура — не заземлители. Только проверенный контур.
- Отсутствие защиты проводника. Проводник без гофры в мастерской легко повредить. Порванное заземление хуже, чем его отсутствие: вы уверены, что защита есть, а её нет.
- Краска под шиной. Если шина прикручена к окрашенной поверхности, контакта не будет. Зачистите металл до блеска.
- Слабый контакт. Плохо затянутый винт со временем ослабнет. Проверяйте затяжку при каждом удобном случае.
- Отсутствие проверки. Заземление, которое никогда не проверяли, — это надежда, а не защита.
Как заземление шкафа связано с организацией хранения
Правильно организованное место для шкафа упрощает и заземление, и работу в мастерской. Когда всё продумано, к шкафу есть доступ, а проводка не мешает — и заземление делается спокойно, и инструмент под рукой.
Что стоит учесть при размещении:
- Доступ к задней стенке. Если шкаф прижат вплотную к стене, добраться до точки подключения сложно. Оставьте небольшой зазор или выбирайте модель с удобным доступом.
- Надёжный крепёж. Настенный шкаф с оборудованием весит немало. На гипсокартон нужны специальные дюбели, на кирпич — свои. О крепеже для настенных конструкций стоит подумать заранее.
Если шкаф используется для хранения инструмента и мелочей, а не для электрики, заземление ему не нужно, но организация пространства всё равно важна. Например, настенный стеллаж для гаража помогает разгрузить пол и держать инструмент на виду.
А если в мастерской скапливаются баллончики с краской и смазкой, держатель для баллончиков настенный освобождает место на верстаке и убирает их с пола.
Что учесть перед покупкой шкафа с возможностью заземления
Выбирайте шкаф с металлическим корпусом и удобными точками для подключения. Если планируете ставить внутрь оборудование, это важнее внешнего вида.
На что смотреть:
- Материал корпуса. Металл — да, пластик — нет. Тонкий металл хуже держит винт, толстый надёжнее.
- Наличие места под шину. Хорошо, если внутри есть площадка, куда можно прикрутить шину заземления, не мешая оборудованию.
- Доступ к корпусу. Дверца должна открываться так, чтобы вы могли дотянуться до точки подключения.
- Размер. Шкаф должен вмещать оборудование с запасом на вентиляцию и проводку. О том, как рассчитать размер, полезно почитать отдельно: коммутационный шкаф 4U или 6U: как рассчитать размер.
Если шкаф нужен для коммутационного оборудования, посмотрите настенный коммуникационный шкаф 4U — у него металлический корпус и продуманная компоновка.
А для более серьёзной сборки подойдёт шкаф 6U — больше места под оборудование и запас по глубине.

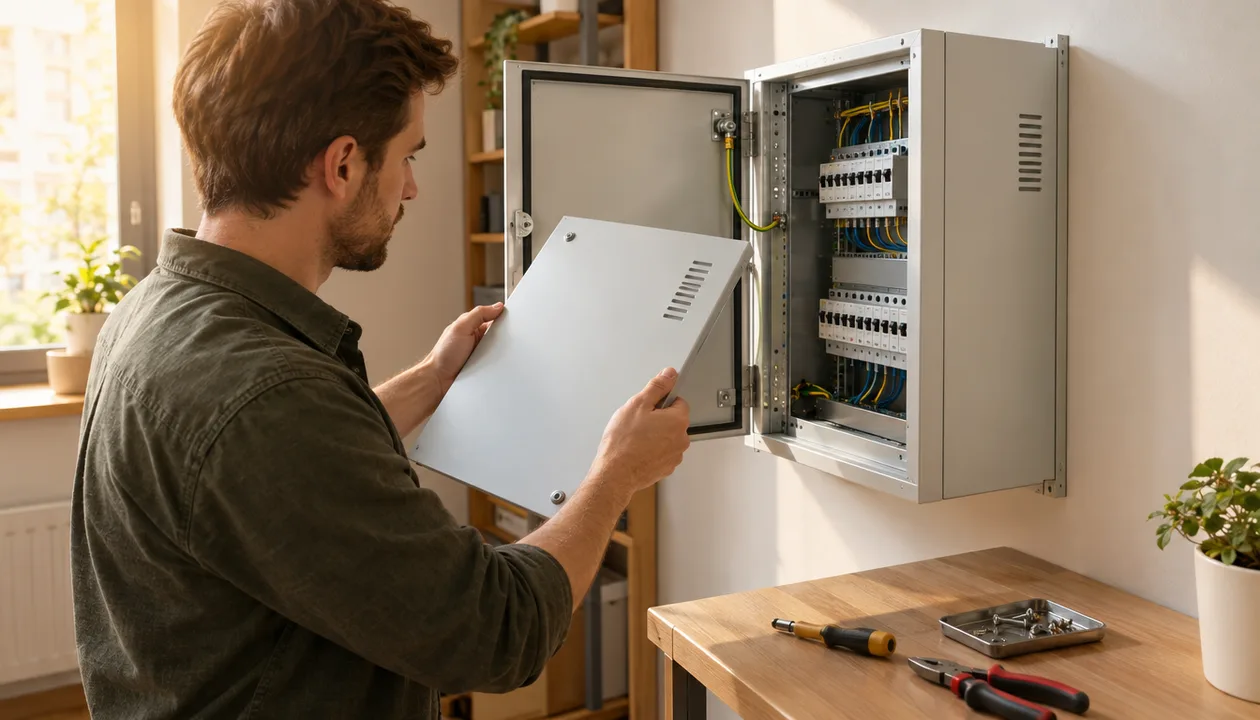

Дверца и съёмные панели: про них забывают чаще всего
Шина прикручена, проводник проложен, корпус заземлён — а дверца шкафа остаётся сама по себе. Она держится на петлях, и контакт через них ненадёжен: петли смазаны, окрашены или со временем покрываются налётом. Если внутри шкафа проходит кабель, который может повредиться о край дверцы, именно она окажется под напряжением.
Поэтому дверцу и съёмные боковые панели соединяют с корпусом гибкой перемычкой — коротким многожильным проводником с наконечниками. Во многих металлических шкафах под неё уже предусмотрены шпильки или отверстия. Проверьте это при покупке и при сборке: перемычка должна быть достаточно длинной, чтобы дверца открывалась полностью, и не пережиматься при закрытии.
Когда вы сверлите стену зря
Заголовок этой статьи не для красного словца: есть ситуации, в которых силы и деньги уходят на заземление, которое ничего не защищает.
- В шкафу только инструмент. Ключи, отвёртки, биты и расходники не создают потенциала на корпусе. Если к шкафу не подходит ни один кабель и внутри ничего не включается в сеть, заземлять его незачем.
- Некуда подключаться. Проводник, протянутый от шкафа и закреплённый «куда-нибудь» — на трубу, арматуру, каркас гаражных ворот, — только создаёт иллюзию защиты. Если в помещении нет контура заземления, сначала решается вопрос с контуром, и это работа электрика, а не шкафа.
- Шкаф будут переставлять. Если вы ещё не определились с местом, не спешите прокладывать проводник. Сначала финальная точка, потом трасса — иначе стену придётся сверлить дважды.
Три сценария из жизни
Гараж с роутером и камерами. В шкафу стоит блок питания видеонаблюдения, маршрутизатор и розеточный блок. Это классический случай, когда заземление нужно: кабели заходят в металлический корпус, а гараж — помещение с перепадами влажности. Подключение делают к контуру гаража отдельным проводником.
Мастерская с зарядкой аккумуляторов. Многие заряжают аккумуляторы инструмента прямо в шкафу, протянув туда удлинитель. Если внутри постоянно есть сетевое напряжение, корпус заземляют так же, как шкаф с оборудованием. Плюс продумывают вентиляцию: зарядные устройства греются.
Кладовка в квартире с коммутационным шкафом. Здесь обычно проще всего: в квартирном щитке есть защитный проводник, и к нему можно подключить шину шкафа. Но если дом старый и проводка в нём двухпроводная, самостоятельных решений лучше не принимать — позовите электрика.
Кому точно нужен электрик, а не инструкция
Самостоятельно проложить проводник от шкафа до готовой шины заземления — посильная задача для аккуратного хозяина. Но есть случаи, когда без специалиста не обойтись: старая проводка без защитного проводника, отсутствие контура в гараже или на даче, сомнения, что именно в щитке является заземлением, а что — нулём. Ошибка здесь стоит дороже вызова мастера.
Как обслуживать заземление шкафа
Заземление не требует ежедневного внимания, но и «сделал и забыл» здесь не работает. Раз в сезон откройте шкаф и посмотрите на точки подключения: нет ли ржавчины на шине, не ослабли ли винты, не повреждена ли изоляция проводника. Особенно внимательно — после зимы в неотапливаемом гараже: конденсат быстро окисляет контакты.
Повторная проверка нужна и после любых изменений: шкаф перевесили, добавили оборудование, провели ремонт в мастерской, кто-то сверлил рядом с трассой проводника. Если сомневаетесь в контакте, лучше попросить электрика замерить сопротивление, чем полагаться на то, что «было нормально год назад».
Частые вопросы
Нужно ли заземлять пластиковый настенный шкаф?
Нет, пластиковый шкаф заземлять не нужно. Пластик не проводит ток, и опасный потенциал на его корпусе появиться не может. Заземление имеет смысл только для металлических корпусов, к которым подходит электрика.
Можно ли заземлить настенный шкаф на гипсокартонную стену?
Да, можно, но с оговорками. Сам шкаф крепится к гипсокартону через специальные дюбели, а заземляющий проводник прокладывается по стене независимо от крепежа. Главное — обеспечить надёжное соединение с контуром заземления, а не с гипсокартоном.
Как проверить, что заземление шкафа работает?
Самый простой способ — визуально проверить затяжку винтов и целостность проводника. Более надёжно — измерить сопротивление между корпусом шкафа и точкой заземления мультиметром. Если сопротивление велико или цепь «звонится» неустойчиво, контакт плохой.
Достаточно ли подключить шкаф к розетке с заземлением?
Нет, этого недостаточно. Розетка с заземлением защищает то, что в неё включено, а не корпус шкафа. Если оборудование внутри подключено через такую розетку, это хорошо, но сам металлический корпус всё равно нужно заземлить отдельно.
Что делать, если в мастерской нет контура заземления?
Нужно организовать контур. Это отдельная задача: заземлитель заглубляется в грунт, от него идёт проводник в щит. Без контура заземление шкафа сделать не получится — подключать его будет не к чему.
Можно ли заземлить шкаф на трубу отопления?
Нет, трубы отопления и водопровода использовать в качестве заземления нельзя. Это ненадёжно и опасно: соединения могут быть с пластиковыми вставками, а по трубам может прийти потенциал от соседей. Заземление подключают только к контуру.
Какой проводник использовать для заземления шкафа?
Подойдёт медный проводник достаточного сечения, желательно с наконечником для надёжного контакта. Точное сечение зависит от вашей линии и защитного аппарата — если не уверены, лучше уточнить у специалиста, который ведёт вашу электрику.
Нужно ли заземлять шкаф, если внутри только инструмент?
Если внутри нет электрики и к корпусу не подходит ни один кабель — заземлять нечего. Опасный потенциал на корпусе взяться неоткуда. Но если рядом проходят провода или лежит удлинитель, стоит пересмотреть решение.
Заземление настенного шкафа — это не про формальность, а про спокойствие. Когда вы знаете, что корпус защищён, работа в мастерской идёт ровнее: не отвлекаетесь на мысли «а вдруг там что-то замкнуло». И если вы как раз обустраиваете гараж или мастерскую, посмотрите каталог товаров для хранения и организации — там есть и шкафы, и крепёж, и держатели, которые помогают держать порядок. А если нужен именно коммутационный шкаф под оборудование, загляните в раздел телекоммуникационных шкафов — там найдёте подходящий размер под свою задачу. Доставку и оплату мы берём на себя, чтобы вам осталось только смонтировать и подключить.
