Вы зажали в тиски заготовку, нажали на рычаг — и чувствуете, как они подаются назад на пару миллиметров. Болты затянуты до упора, а жёсткости крепления тисков как не бывало. Знакомая история: дело почти никогда не в слабом крепеже, а в том, как нагрузка распределяется между тисками, основанием и точками фиксации.
Жёсткость крепления тисков — это способность всей сборки сопротивляться смещению под усилием, а не сила трения между гайкой и шайбой. Тонкий лист верстака, саморезы вместо болтов, маленькие шайбы и затяжка в одну сторону — вот четыре причины, по которым даже хорошие тиски начинают гулять. Ниже — как собрать крепление, которое не поведёт ни при рубке зубилом, ни при гибке трубы.

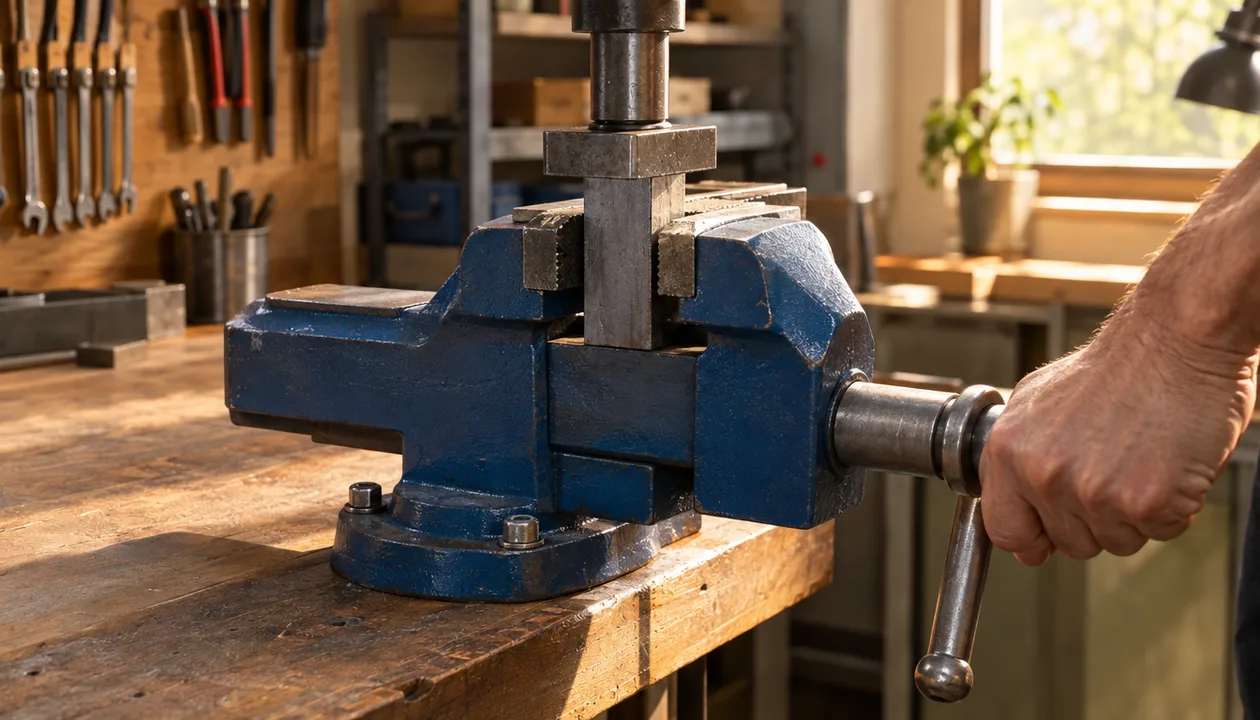

Что вообще происходит с тисками под нагрузкой
Люфт появляется потому, что детали крепления работают на разных уровнях деформации. Когда вы давите на рычаг, усилие идёт не только в губки, но и в основание: оно изгибается, крепёж растягивается, а зазор между тисками и столом выбирается — вы это и чувствуете как «шатается».
Разложим по полочкам, что происходит в момент усилия:
- Основание прогибается. Тонкая фанера или лист 2–3 мм под нагрузкой играет как пружина, и тиски наклоняются вместе с ним.
- Крепёж растягивается. Саморез или короткий болт вытягивается из тела основания, и прижим слабеет без видимого ослабления гайки.
- Площадь контакта мала. Узкая шайба давит на дерево точечно, дерево сминается, и появляется зазор.
- Затяжка неравномерная. Один болт затянут сильнее — тиски встают с перекосом, и при работе они «клюют» в одну сторону.
Ключевая мысль: жёсткость крепления тисков — это про геометрию и распределение усилия, а не про то, сколько вы дотянули ключом.
Основание решает больше, чем кажется
Чем толще и жёстче основание, тем меньше оно деформируется и тем стабильнее стоят тиски. Массивная стальная плита или столешница из твёрдой древесины толщиной от 40 мм ведут себя предсказуемо, а тонкий листовой металл и фанера 18 мм — нет.
Разберём три типовых сценария домашней мастерской.
Верстак из дерева
Твёрдая древесина (дуб, берёза, плотная сосна) хорошо гасит вибрации и не звенит при ударе. Но дерево сминается под шайбой, поэтому нужны широкие шайбы и, в идеале, подкладная пластина из металла 4–6 мм, распределяющая прижим. Без неё дерево продавится за пару месяцев активной работы, и люфт вернётся.
Сварочный стол из стали
Стальной стол жёстче дерева, но тоньше 5–6 мм начинает играть при серьёзных усилиях. Здесь важно не только прикрутить тиски, но и продумать, как их снимать для обслуживания и очистки. Модуль для тисков на сварочном столе решает это: он ставится на стол и снимается без разборки всего крепления. Подробнее о том, зачем нужен модуль для тисков на сварочном столе и как его выбирать, мы разбирали отдельно.
Съёмный модуль
Модуль удобен, когда тиски нужны то на верстаке, то на сварочном столе. Но его жёсткость целиком зависит от узла фиксации к столу: если фиксатор слабый или без упора от проворота, весь выигрыш от стального основания теряется. Перед покупкой проверьте посадочные размеры — универсального стандарта здесь нет.
Болт, шпилька или саморез: что реально держит
Для серьёзных нагрузок подходят болты с гайками и шайбами, а не саморезы. Болт работает на срез и на растяжение одновременно, а саморез держится только за счёт трения в дереве и при ударной нагрузке быстро разбивает отверстие.
Сравним варианты крепежа по тому, что для домашнего мастера важно.
| Крепёж | Как держит | Где уместен | Слабые места |
|---|---|---|---|
| Болт М8–М10 с гайкой и широкой шайбой | На срез и растяжение, прижим регулируется | Верстак из дерева, стальной стол | Нужен доступ к гайке снизу |
| Шпилька с резьбой по всей длине | Прижим регулируется без потери жёсткости | Съёмные модули, толстые основания | Требует фиксации от проворота |
| Саморез по металлу или дереву | Только за счёт трения в материале | Лёгкие тиски, вспомогательные задачи | Разбивает отверстие при ударах |
| Быстросъёмный зажим с фиксатором | Прижим через рычаг, снимается за секунды | Сварочный стол, частые перестановки | Без упора от проворота люфтит |
Логика простая: если тиски будут работать с ударами — берите болты или шпильки. Быстросъёмные зажимы хороши там, где важна скорость перестановки, но у них обязательно должен быть фиксатор, иначе соединение «поплывёт». Кстати, похожий принцип работает и в оснастке для УШМ: быстросъёмный кожух держится жёстко только при наличии зажима и упора. Посмотрите, как это устроено в оснастке для УШМ и болгарки — там видно, насколько важен правильный узел фиксации.
Почему шайбы и прокладки меняют всю картину
Шайба увеличивает пятно контакта и снижает удельное давление на основание. Чем шире шайба, тем меньше дерево или тонкий металл сминается под гайкой и тем дольше держится прижим.
Что стоит запомнить:
- Широкие шайбы под гайку и под головку болта — обязательный минимум, особенно для дерева.
- Подкладная пластина из стали 4–6 мм под тиски распределяет нагрузку на всю площадь и защищает основание.
- Резиновые прокладки гасят вибрации, но снижают жёсткость — для тисков, где важна жёсткость крепления, они скорее вредны.
- Затяжка крест-накрест в несколько проходов выравнивает прижим и не даёт тискам встать с перекосом.
Порядок затяжки простой: сначала наживите все болты от руки, потом пройдите по диагонали с усилием, потом ещё раз по диагонали, проверяя, не появился ли перекос.

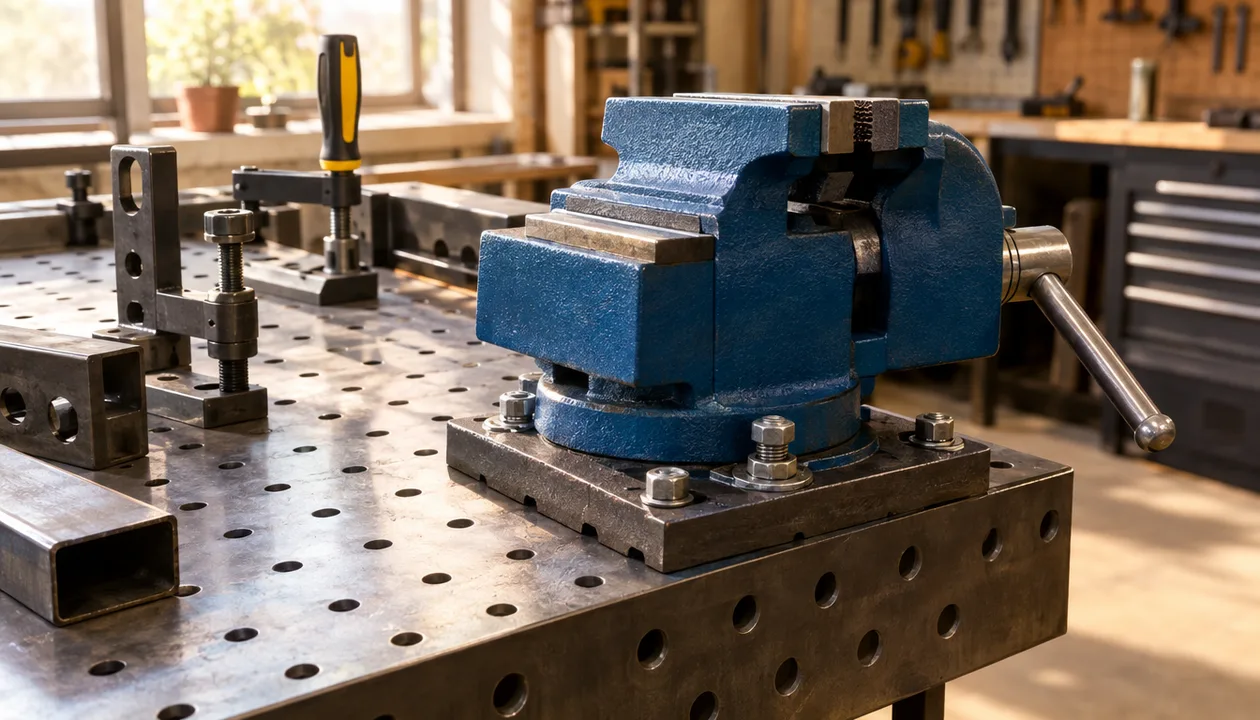

Особенности крепления на сварочном столе
На сварочном столе к жёсткости добавляются два фактора: нагрев и электрика. Крепёж должен выдерживать температурные расширения, а тиски — не создавать гальваническую пару с основным металлом стола.
Что учесть:
- Температурные зазоры. При нагреве металл расширяется, и слишком жёстко зажатый крепёж может деформировать посадочное место. Оставляйте возможность небольшого хода.
- Заземление. Крепление не должно мешать заземлению стола. Если тиски стоят на изолирующей прокладке — проверьте, что это не нарушает схему заземления.
- Гальваническая пара. Разные металлы в контакте с влагой и током ускоряют коррозию. Простое решение — не оставлять тиски на столе надолго без присмотра и обрабатывать контактные места.
- Съёмность. Тиски на сварочном столе пачкаются, и их проще снять и почистить, чем оттирать на месте. Модуль с быстросъёмным креплением здесь выигрывает.
Если тиски уже стоят и шатаются, разберите крепление по шагам: проверьте основание, крепёж, шайбы и равномерность затяжки. Мы разбирали похожий случай в статье «Модуль для тисков шатается на сварочном столе: где ошибка в креплении» — там хорошо видно, что чаще всего проблема не в самом модуле, а в узле фиксации.
Как проверить жёсткость до начала работы
Проверка занимает пару минут и спасает от переделки. Зажмите в тиски обрезок и покачайте их рукой — люфта быть не должно. Если чувствуете ход, ищите, где именно он появляется.
Порядок проверки:
- Покачайте тиски рукой при зажатой губке. Лёгкий ход вверх-вниз или вбок — признак слабого крепления.
- Проверьте затяжку болтов после первых нагрузок: дерево садится, и прижим слабеет.
- Оцените зазоры между основанием тисков и столом — щуп или просто лист бумаги покажет, есть ли просвет.
- Проверьте перекос по диагонали: приложите уровень или угольник, чтобы убедиться, что тиски стоят ровно.
- Дайте реальную нагрузку — зажмите трубу и попробуйте согнуть. Если тиски клюют, крепление нужно переделать.
Для точной оценки зазоров подойдёт индикатор часового типа, но в домашней мастерской обычно хватает щупа и внимательного взгляда.
Типичные ошибки, которые убивают жёсткость
Перетяжка болтов деформирует основание и срывает резьбу — это так же плохо, как и слабый прижим. Жёсткость крепления тисков держится на равномерности, а не на максимальном усилии.
Список ошибок, которые встречаются чаще всего:
- Затяжка в одну сторону. Тиски встают с перекосом, и при работе они клюют.
- Маленькие шайбы. Узкая шайба продавливает дерево, и прижим слабеет.
- Саморезы под нагрузку. При ударах отверстие разбивается, и тиски начинают гулять.
- Ржавчина и грязь. Нагар и коррозия увеличивают зазоры, трение падает, крепление «плывёт».
- Неподходящая длина болта. Слишком короткий не даёт нужного прижима, слишком длинный упирается и не тянет.
- Прокладки не по делу. Резина гасит вибрации, но снижает жёсткость — для тисков это минус.
Если мастерская стоит в гараже, добавьте к этому влажность и перепады температуры: металл крепежа корродирует быстрее, чем кажется. О том, что ещё портится от холода и сырости, мы писали в статье «Что в гараже не переживёт зиму» — принцип тот же: профилактика дешевле ремонта.
Что выбрать для домашней мастерской без лишних затрат
Для верстака из дерева достаточно болтов М8–М10 с широкими шайбами и подкладной пластиной. Для сварочного стола удобнее модуль с быстросъёмным креплением и фиксатором от проворота — его можно снять для очистки и поставить обратно без разборки.
Критерии выбора простые:
- Толщина и материал основания. Для дерева — болты с шайбами, для стали — болты или модуль.
- Посадочные размеры. Проверьте расстояние между отверстиями и диаметр — универсального стандарта нет.
- Способ фиксации. Фиксатор от проворота обязателен для быстросъёмных узлов.
- Возможность снятия. Если тиски будут пачкаться, съёмный модуль сэкономит время.
- Запас по нагрузке. Берите крепёж с запасом: тиски работают с ударами, а не только с плавным прижимом.
Если собираете мастерскую с нуля, посмотрите каталог крепежа и кронштейнов — там есть болты, шайбы и пластины, из которых собирается жёсткое крепление. А для организации рабочего места пригодится настенный стеллаж для гаража: инструмент под рукой, а верстак свободен под тиски.
Мелочи, которые добавляют жёсткости
Аккуратно собранное крепление держится дольше, чем то же самое, но поставленное наспех. Несколько привычек, которые экономят нервы.
- Размечайте отверстия по месту, а не по шаблону из интернета: посадочные размеры у тисков разные.
- Сверлите чуть меньшим диаметром, чем болт, — так меньше люфт в отверстии.
- Ставьте шайбы с двух сторон — под головку и под гайку.
- Проверяйте затяжку после первых серьёзных работ и раз в сезон.
- Держите крепёж в сухости — ржавый болт не даст нужного прижима.
И ещё одно: если тиски стоят на верстаке, который сам шатается, никакой крепёж не спасёт. Сначала займитесь верстаком — жёсткость крепления тисков начинается с жёсткости всего рабочего места. О том, как организовать гараж так, чтобы всё стояло на своих местах, есть материал «Бюджет на обустройство мастерской: где деньги утекают незаметно».

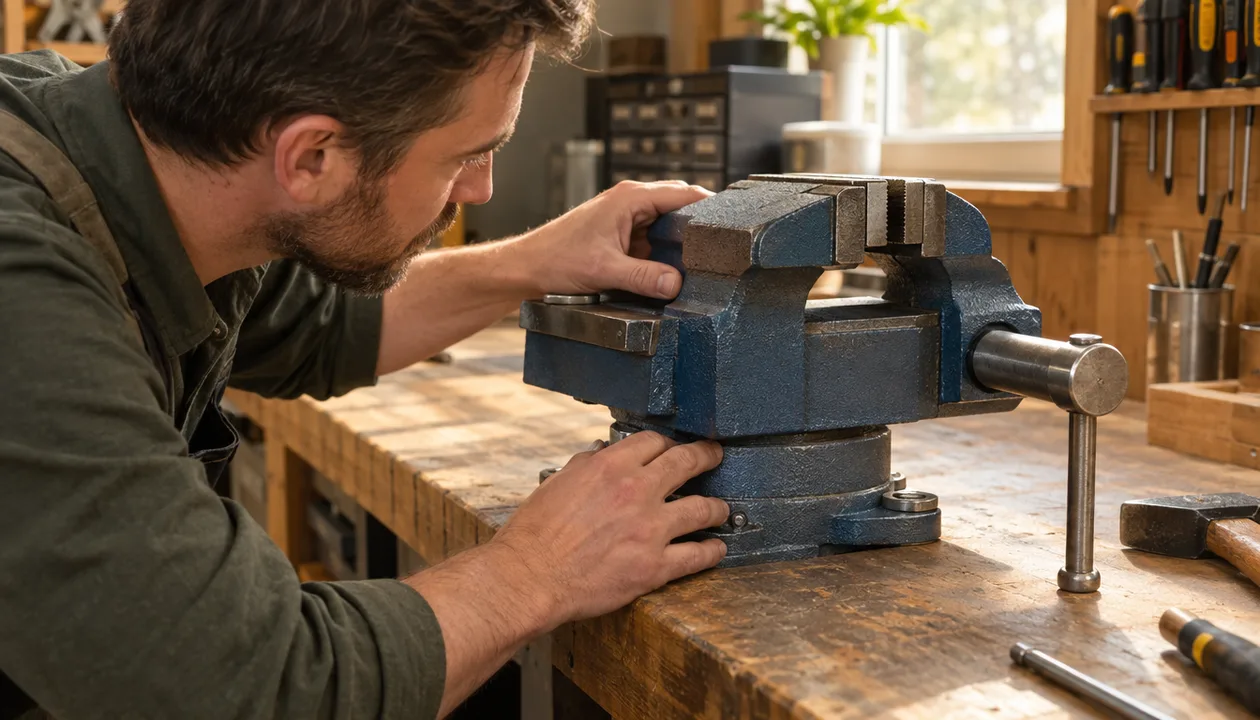

Как найти, откуда именно идёт люфт
Когда тиски шатаются даже намертво затянутыми болтами, первым делом стоит понять, какая часть сборки подаётся. Без этого можно бесконечно дотягивать гайки, а проблема останется на месте.
Попросите помощника качнуть тиски за губку, а сами положите пальцы по очереди на разные стыки: между тисками и основанием, между основанием и каркасом верстака, на ножки верстака у пола. Там, где пальцы чувствуют движение, и находится слабое звено. Часто оказывается, что тиски стоят на месте, а качается вся столешница вместе с ними.
Второй признак — звук. Скрип или щелчок при нагрузке обычно говорит о том, что болт ходит в разбитом отверстии или шайба проворачивается по смятому дереву. Глухой стук чаще означает, что основание прогибается и бьётся о каркас.
Третий признак — след на поверхности. Снимите тиски и посмотрите на основание под ними. Блестящие потёртые участки, вмятины от шайб, овальные отверстия вместо круглых показывают, где крепление работало на износ. Эти следы подсказывают, что менять: шайбы, пластину, сами отверстия или всё основание.
Три сценария работы и какое крепление им нужно
Слесарные мелочи по выходным. Зажать деталь, подпилить, просверлить, отрезать ножовкой небольшой кусок профиля. Усилия умеренные, ударов почти нет. Здесь хватит болтов с широкими шайбами через деревянную столешницу и аккуратной затяжки крест-накрест. Главное — не забыть проверить крепление после первых нескольких выходных, пока дерево садится.
Гибка, рихтовка, работа молотком. Удары и рычажные нагрузки быстро находят слабые места. Для такой работы тиски стоит ставить на подкладную стальную пластину, на болты большего диаметра, а сам верстак — укрепить раскосами, чтобы он не качался. Иначе жёсткость крепления тисков будет теряться уже не в болтах, а в конструкции стола.
Сварка и сборка металлоконструкций. Тиски часто переставляют, они греются и пачкаются брызгами. Удобнее всего съёмный модуль на сварочный стол с надёжным фиксатором от проворота. Жёсткость здесь обеспечивает толщина модуля и точность посадки, а не сила затяжки.
Кому подходит стационарное крепление, а кому съёмное
Стационарное крепление на болтах через столешницу подходит тем, у кого тиски стоят на одном месте годами и работа с ними — основная. Такое крепление самое жёсткое при правильной сборке, но переставить тиски без дрели и ключей уже не получится.
Съёмное крепление нужно тем, у кого мастерская маленькая и верстак используется под разные задачи: сегодня сборка мебели, завтра работа с металлом. Тиски снимаются, и на столе освобождается место. Цена этой гибкости — внимательность к узлу фиксации: он должен садиться без зазоров и не проворачиваться.
Не лучший вариант для тяжёлой работы — струбцинные тиски, которые зажимаются на край стола. Для лёгких задач они удобны, но под серьёзным усилием неизбежно сдвигаются, и никакая затяжка винта их не удержит.
Что проверить перед покупкой тисков или модуля
Перед покупкой измерьте, куда именно вы будете ставить тиски: толщину столешницы, расстояние до края, есть ли под ней каркас или ящики, которые помешают поставить гайку. Сравните это с посадочными размерами тисков и расстоянием между их крепёжными отверстиями.
Посмотрите на основание самих тисков. Широкая опорная площадка с несколькими отверстиями под крепёж стоит устойчивее узкой. Если тиски поворотные, проверьте, как фиксируется поворотная часть: люфт в поворотном узле часто принимают за слабое крепление к столу.
Для сварочного стола уточните, совпадает ли система отверстий модуля с вашим столом и есть ли фиксатор от проворота. И сразу запланируйте крепёж: болты нужной длины, широкие шайбы, при необходимости подкладную пластину. Когда всё подобрано заранее, установка занимает час, а не растягивается на неделю докупок.
Как поддерживать жёсткость крепления со временем
Даже правильно собранное крепление требует внимания. Деревянное основание садится в первые недели и месяцы, металлический крепёж в гараже покрывается ржавчиной, а постоянные удары понемногу разбивают отверстия.
Заведите привычку проверять затяжку болтов в начале каждого сезона и после любой тяжёлой работы. Раз в год снимайте тиски, чистите посадочное место от стружки и грязи, осматривайте отверстия и шайбы. Смятые шайбы меняйте на новые, ржавые болты — тоже. Это недорого и занимает меньше времени, чем исправлять последствия, когда тиски в самый нужный момент снова начинают шататься.
Частые вопросы
Можно ли закрепить тиски на фанере без люфта?
Можно, если фанера толстая и вы распределите нагрузку. Возьмите лист от 30 мм, поставьте подкладную стальную пластину 4–6 мм и широкие шайбы — тогда основание не продавится. Тонкая фанера 18 мм под ударами всё равно будет играть, и люфт вернётся.
Какой крепёж лучше для тисков: болты или саморезы?
Болты с гайками и шайбами. Они работают на срез и растяжение, а прижим можно регулировать. Саморезы держатся только за счёт трения в материале и при ударной нагрузке разбивают отверстие — для тисков это плохой вариант.
Как часто нужно проверять затяжку тисков?
После первых серьёзных работ и дальше раз в сезон. Дерево садится под шайбами, и прижим слабеет незаметно. Если работаете с ударами, проверяйте чаще — раз в месяц-два.
Почему тиски шатаются после сварки на столе?
Скорее всего, дело в температурных расширениях и слабом узле фиксации. При нагреве металл играет, а если фиксатор без упора от проворота, соединение постепенно разбалтывается. Проверьте затяжку и наличие фиксатора.
Можно ли использовать резиновые прокладки под тиски?
Можно, но с оговоркой: резина гасит вибрации и одновременно снижает жёсткость. Если тиски нужны для точных работ и ударов, прокладки лучше не ставить. Для лёгких задач, где важна тишина, они допустимы.
Какой модуль для тисков выбрать для сварочного стола?
Тот, у которого есть фиксатор от проворота и быстросъёмное крепление. Обязательно сверьте посадочные размеры с вашим столом — универсального стандарта нет. И проверьте, что модуль не мешает заземлению стола.
Что делать, если тиски уже продавили дерево?
Уберите тиски, заделайте вмятины эпоксидной шпатлёвкой или вставьте подкладную пластину. Просто подтянуть болты не поможет: прижим уже потерян, и люфт вернётся при первой же нагрузке.
Нужно ли смазывать крепёж тисков?
Резьбу — да, тонким слоем графитовой или литиевой смазки. Это защищает от коррозии и помогает прижиму оставаться равномерным. А вот под шайбами смазка не нужна: там важно трение для фиксации.
Жёсткость крепления тисков — это не про один удачный болт, а про всю сборку: основание, крепёж, шайбы и равномерную затяжку. Начните с основания и крепежа, и тиски перестанут гулять даже под серьёзной нагрузкой. В каталоге магазина есть всё для домашней мастерской — от крепежа и кронштейнов до модулей для тисков и оснастки. А если сомневаетесь в выборе, посмотрите условия доставки и соберите заказ спокойно, без спешки.
