Отключили свет на десять минут — и вот уже роутер перезагружается, камеры пишут «нет связи», а видеорегистратор потерял последний час записи. Знакомая картина, если в коммуникационном шкафу стоит только сетевой фильтр. ИБП в коммуникационном шкафу решает именно эту задачу: он держит роутер, коммутатор и видеорегистратор в работе, пока электричество пропало, и не даёт оборудованию перезагружаться при каждом мигании лампочки.
Дальше разберём по-человечески: какие риски закрывает шкафной ИБП, как посчитать мощность под своё оборудование, чем настенный вариант отличается от стоечного, сколько живут аккумуляторы и почему бытовой компьютерный ИБП здесь не лучший выбор. Без магии и без лишних цифр — только то, что реально влияет на покупку.

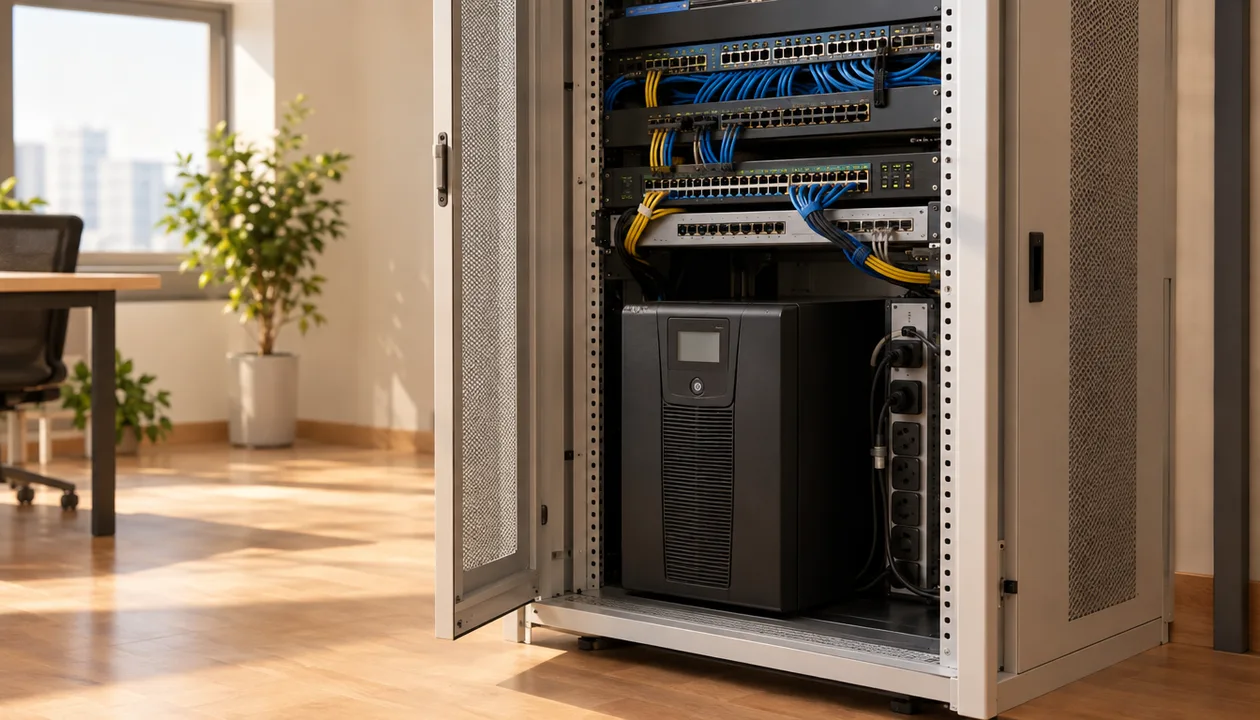

Зачем нужен ИБП в коммуникационном шкафу
ИБП в коммуникационном шкафу защищает сетевое оборудование от двух вещей: полного отключения электричества и скачков напряжения в сети. Без него роутер, коммутатор и видеорегистратор при каждом перепаде уходят в перезагрузку, а это не просто неудобно — это потеря записи, слетевшие настройки и ускоренный износ блоков питания.
Представьте гараж с видеонаблюдением. Камеры пишут двор и ворота, регистратор складывает архив на диск. Вечером в посёлке мигнул свет — регистратор выключился и включился заново, файл записи повредился, и именно на этом отрезке, как назло, кто-то подошёл к воротам. С ИБП регистратор продолжает писать от батареи, а когда питание вернётся, вы просто увидите в архиве непрерывную запись.
Чем ИБП отличается от обычного сетевого фильтра? Сетевой фильтр гасит помехи и защищает от коротких импульсов, но при пропадании напряжения он бессилен — оборудование просто выключается. ИБП с аккумулятором при потере сети мгновенно переключает нагрузку на батарею и держит её в работе до разряда. Некоторые шкафные модели дополнительно стабилизируют входное напряжение в широком диапазоне — это полезно в частном секторе и на дачах, где сеть проседает вечерами.
Кому это критично в первую очередь:
- видеонаблюдение в гараже, во дворе, на въезде — потеря записи обходится дороже, чем сам ИБП;
- домашний сервер или NAS с архивом фото и документов — внезапное выключение бьёт по дискам;
- роутер и точка доступа, от которых зависит удалённый доступ к котлу, воротам, камерам;
- коммутатор, объединяющий камеры и регистратор, — при его отключении «падает» вся сеть.
Если шкаф у вас только собирается, полезно заранее прикинуть, сколько места займёт оборудование и где будет стоять ИБП: как рассчитать размер коммуникационного шкафа под своё оборудование — это тот случай, когда пара сантиметров запаса спасает от переделки.
Как выбрать ИБП для коммуникационного шкафа: ключевые параметры
Выбор шкафного ИБП сводится к пяти параметрам: суммарная мощность нагрузки, тип преобразования, нужное время автономной работы, форм-фактор под ваш шкаф и диапазон входного напряжения. Сначала считаете мощность, потом решаете про автономность, и только затем выбираете исполнение.
Вот пошаговый порядок, по которому удобно идти:
- Выпишите всё, что будет питаться от ИБП: роутер, коммутатор, регистратор, камеры с PoE, оптический терминал. У каждого в паспорте есть потребляемая мощность.
- Сложите значения — получите базовую нагрузку в ваттах.
- Добавьте запас: техника в момент включения и при пиковой работе берёт больше, чем в покое. Запас в 20–30% избавит от сюрпризов.
- Определите, сколько минут или часов оборудование должно работать без сети. От этого зависит ёмкость аккумуляторов.
- Проверьте, влезет ли ИБП в шкаф по высоте и глубине и хватит ли вентиляции.
По типу преобразования шкафные ИБП делят на линейно-интерактивные и с двойным преобразованием. Первые проще и дешевле, хорошо работают там, где сеть более-менее стабильна. Вторые дают на выходе чистую синусоиду и полностью развязывают оборудование от входной сети — их берут, когда рядом мощные потребители, сварка, насосы, и когда качество питания критично для чувствительной электроники.
Отдельный пункт — диапазон входного напряжения. Если вечерами свет «проседает» и лампы тускнеют, ищите модель со стабилизацией: такие ИБП держат оборудование на внутреннем питании, не дёргая его на батарею при каждом проседании. Это заметно продлевает жизнь аккумуляторам.
Настенный или стоечный ИБП: что подойдёт для вашего шкафа
ИБП для телекоммуникационного шкафа выпускают в двух исполнениях — настенном и стоечном, и выбор здесь диктует не вкус, а сам шкаф. Настенный крепится на стену рядом со шкафом или внутри него, стоечный занимает юниты в 19-дюймовой стойке.
Настенные модели логичны для небольших шкафов на 4U–6U, которые висят в гараже, мастерской или коридоре. Они компактны, не съедают полезную высоту шкафа и часто идут готовыми комплектами с аккумуляторами. Если у вас как раз такой вариант, посмотрите, чем отличаются корпуса: коммуникационный шкаф 4U или 6U — что выбрать для дома и мастерской, разница в юнитах напрямую влияет на то, влезет ли внутрь блок питания.
Стоечные ИБП берут, когда оборудование собрано в стойку: сервер, коммутатор, патч-панель, регистратор. Плюс — всё в одном корпусе, аккуратная коммутация, удобно обслуживать. Минус — занимает юниты, и в шкафу на 6U каждый юнит на счету.
Что проверить перед покупкой:
- Глубину шкафа. ИБП с аккумуляторами внутри заметно глубже обычной панели. Если шкаф 350 мм глубиной, часть моделей просто не закроется дверцей — глубина шкафа 350 мм: хватит для мастерской или искать глубже поможет понять, есть ли у вас запас.
- Высоту и способ крепления. Настенный ИБП требует места на стене или полки, стоечный — свободных юнитов и направляющих.
- Вентиляцию. Аккумуляторы и преобразователь греются. Если шкаф закрыт наглухо, летом внутри будет парник — заранее продумайте вентиляцию коммуникационного шкафа, иначе батареи выйдут из строя раньше срока.

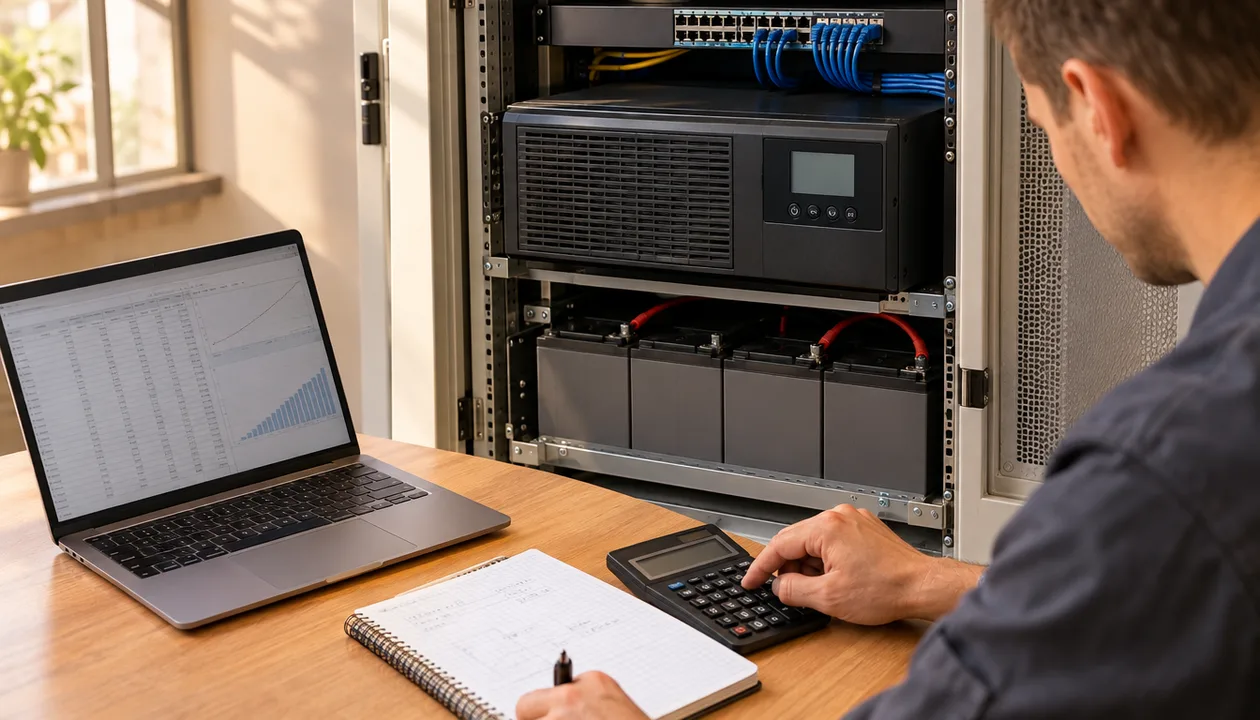

Расчёт мощности и времени автономной работы
Мощность ИБП должна быть больше суммарного потребления оборудования с запасом, а время автономной работы зависит от ёмкости аккумуляторов и от того, сколько ватт вы на них повесили. Чем меньше нагрузка, тем дольше живёт батарея — это главная закономерность, которую стоит запомнить.
Считаем на примере домашнего узла в гараже. Роутер — около 10 Вт, коммутатор на 8 портов — порядка 15 Вт, видеорегистратор с диском — 25–30 Вт, четыре камеры с питанием по PoE — примерно по 5–7 Вт каждая. Итого выходит около 70–80 Вт. Добавляем запас 25% — и получаем нагрузку порядка 100 Вт, под которую и подбираем ИБП.
Теперь про автономность. Если вам нужно, чтобы оборудование пережило короткие отключения на 15–30 минут, хватит встроенных аккумуляторов небольшой ёмкости. Если речь о нескольких часах — без внешних батарей не обойтись, и это отдельный пункт при выборе: не каждая модель позволяет подключать дополнительные аккумуляторы.
Ориентировочно связь такая: чем выше суммарная ёмкость батарей и чем меньше нагрузка, тем длиннее автономия. Точные цифры для конкретной модели всегда указаны в её характеристиках — считайте от своей нагрузки, а не от красивой цифры на коробке.
Что делать, если нужна длительная автономность:
- снизить нагрузку — оставить на ИБП только критичное, остальное питать напрямую;
- выбрать модель с возможностью подключения внешних аккумуляторов;
- поставить батареи большей ёмкости, если корпус и зарядное устройство это позволяют;
- разнести во времени пиковые потребители, чтобы не грузить батарею одновременно.
Подключение и обслуживание ИБП в шкафу
Шкафной ИБП подключается между сетью и нагрузкой: вход от розетки, выход — на оборудование. Заземление шкафа и самого ИБП обязательно, а все работы с электрической частью лучше доверить человеку с допуском — здесь экономия на специалисте может стоить дорого.
Общие правила, которые стоит соблюдать:
- Заземляйте шкаф. Металлический корпус и оборудование внутри должны иметь надёжное заземление — это и защита от поражения током, и условие корректной работы техники. Если сомневаетесь, нужно ли сверлить стену под отдельный контур, разберитесь заранее: заземление настенного шкафа: когда оно спасает, а когда вы зря сверлите стену.
- Не перегружайте выход. Подключайте только то, что посчитали, и не вешайте на ИБП обогреватели, чайники и прочую мощную технику — они посадят батарею за минуты.
- Следите за индикацией. Большинство моделей показывают состояние сети, уровень заряда и перегрузку. Если ИБП начал чаще пищать или переходить на батарею без причины — это сигнал проверить контакты и состояние аккумуляторов.
- Меняйте аккумуляторы по мере износа. Со временем ёмкость падает, и автономность сокращается. Отработанные батареи сдавайте в пункты приёма — просто выбрасывать их нельзя.
Отдельно про размещение. Аккумуляторы не любят жару и холод: в неотапливаемом гараже зимой ёмкость падает, а летом на солнце батарея стареет быстрее. Если шкаф стоит у окна или под потолком, где скапливается тёплый воздух, подумайте о перестановке или о вентиляции.
Куда поставить ИБП в коммуникационном шкафу: нюансы размещения
ИБП в шкафу ставят так, чтобы к нему был доступ и чтобы он не грел соседнее оборудование. Внутри небольшого шкафа каждый сантиметр и каждый градус имеют значение.
Практические ориентиры:
- Вниз — тяжёлое и горячее. Аккумуляторы лучше размещать в нижней части шкафа: там прохладнее, и центр тяжести ниже.
- Свободное место вокруг. Оставьте зазор для циркуляции воздуха — не прижимайте ИБП вплотную к коммутатору или регистратору.
- Доступ для обслуживания. Вам придётся менять батареи и проверять индикацию, поэтому не запирайте ИБП за патч-панелью и жгутами проводов.
- Порядок в проводах. Аккуратная коммутация — это не эстетика, а возможность быстро найти неисправность. Если в шкафу уже тесно, поможет настенный металлический стеллаж для гаража — на него удобно вынести то, что не обязательно держать внутри шкафа.
Если шкаф собран из нескольких устройств и вы только планируете компоновку, имеет смысл сразу заложить место под ИБП, а не искать его потом впритык. И заодно продумать, где будет стоять сам шкаф, чтобы к нему был свободный подход.

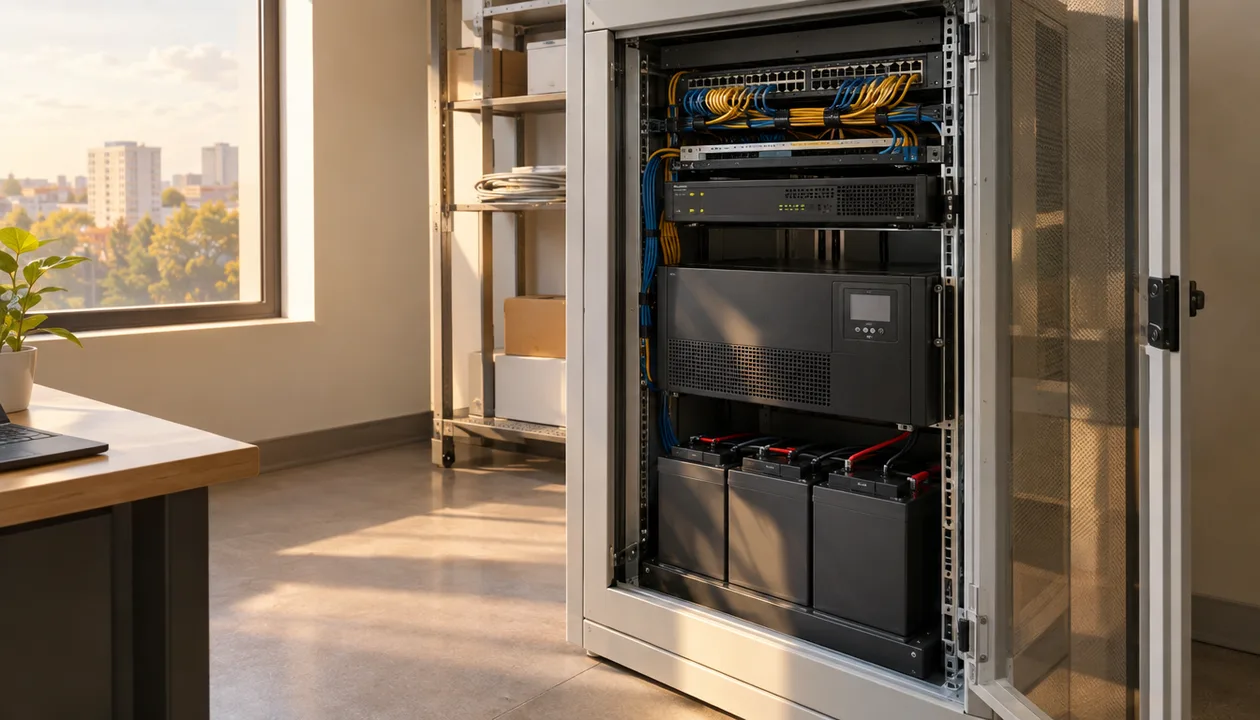

Готовые комплекты ИБП с аккумуляторами: когда это удобно
Готовый комплект ИБП с аккумуляторами экономит время: вам не нужно отдельно подбирать совместимые батареи и проверять, подойдут ли они по напряжению и разъёмам. Производитель уже собрал рабочую связку — остаётся подключить и проверить индикацию.
Когда комплект оправдан:
- вы не хотите разбираться в маркировке аккумуляторов и характеристиках зарядного устройства;
- оборудование стандартное — роутер, коммутатор, регистратор — и нагрузка предсказуема;
- важна гарантия на всю сборку, а не на отдельные части;
- нужно быстро запустить узел, например при обустройстве видеонаблюдения.
Ограничение у готовых решений одно: запас по расширению обычно меньше, чем у конфигурации, собранной под себя. Если планируете добавлять камеры или сервер, стоит взять модель с возможностью подключения внешних батарей или сразу с запасом по мощности.
Типичные ошибки при выборе ИБП для коммуникационного шкафа
Большинство проблем с ИБП в шкафу — не про поломку, а про неверный подбор. Ошибки повторяются из раза в раз, и почти все их можно избежать на этапе покупки.
Недооценили суммарную мощность. Посчитали роутер и коммутатор, а про камеры с PoE и регистратор забыли. В итоге ИБП уходит в перегрузку при первом же отключении. Считайте всё, что подключено.
Купили бытовой компьютерный ИБП. Это разные категории техники. Компьютерный ИБП рассчитан на короткую работу до корректного выключения ПК, у него другая логика и часто другая форма выходного сигнала. Для круглосуточного сетевого оборудования нужен шкафной ИБП, рассчитанный на длительную работу.
Не проверили глубину и высоту шкафа. Красивый ИБП приезжает, а дверца не закрывается или не хватает юнитов. Мерьте шкаф до заказа, а не после.
Забыли про запас по автономности. Расчёт «чтобы хватило на минуту» хорош только для корректного выключения. Если цель — пережить вечернее отключение, нужен запас по ёмкости.
Проигнорировали вентиляцию. Закрытый шкаф без продува летом превращается в печку, и аккумуляторы теряют ёмкость раньше срока.
Оставили ИБП без заземления. Это и вопрос безопасности, и вопрос стабильной работы.
Как понять, что мощности хватает с запасом
Проверить запас проще, чем кажется: сравните суммарную нагрузку с номиналом ИБП и посмотрите, сколько остаётся в резерве. Если оборудование занимает примерно половину мощности блока — у вас комфортный запас, и батареи проживут дольше.
Хороший ориентир — держать нагрузку в пределах 60–70% от номинала. Тогда ИБП не работает на пределе, меньше греется, а при добавлении ещё одной камеры или коммутатора вы не окажетесь у черты.
Если нагрузка уже близка к номиналу, есть два пути: взять ИБП мощнее или пересмотреть, что действительно должно питаться от батарей. Часто достаточно оставить на ИБП только критичный узел — роутер и регистратор, — а остальное запитать напрямую.
Что проверить перед покупкой: короткий чек-лист
Перед заказом пройдитесь по списку — это займёт пару минут и убережёт от возврата.
- Суммарная мощность всего оборудования посчитана и есть запас 20–30%.
- Понятно, сколько минут или часов должна длиться автономная работа.
- Исполнение ИБП — настенное или стоечное — совпадает с вашим шкафом.
- Габариты блока вписываются в шкаф по высоте и глубине.
- Есть возможность подключить внешние аккумуляторы, если нужна длительная автономность.
- Предусмотрена вентиляция и доступ к ИБП для обслуживания.
- Вопрос заземления решён.
Если шкаф только предстоит купить, начните с корпуса: в каталоге телекоммуникационные шкафы есть настенные модели на 4U и 6U — под них проще подобрать и ИБП, и полку, и крепёж. А если вы обустраиваете узел с нуля, не забудьте про порядок вокруг: настенный держатель для велосипеда освободит место в гараже, чтобы к шкафу был свободный подход.
Частые вопросы
Можно ли использовать обычный компьютерный ИБП для коммуникационного шкафа?
Технически подключить можно, но это не лучший выбор. Компьютерный ИБП рассчитан на короткую работу до выключения ПК, а сетевое оборудование должно питаться круглосуточно и переживать длительные отключения. Для шкафа берут модели, рассчитанные на постоянную работу и, при необходимости, на подключение внешних батарей.
Как рассчитать, какой мощности нужен ИБП для моего оборудования?
Сложите потребляемую мощность всех устройств, которые будут питаться от ИБП, и добавьте запас 20–30% на пиковые нагрузки. Например, роутер, коммутатор, регистратор и несколько камер вместе дают порядка 70–80 Вт, значит, ориентируйтесь на блок от 100 Вт и выше. Точные значения смотрите в характеристиках своей техники.
Сколько времени проработает роутер и видеорегистратор от ИБП?
Зависит от ёмкости аккумуляторов и суммарной нагрузки. Чем меньше ватт вы повесили на батареи, тем дольше они держат. Для коротких отключений хватает встроенных аккумуляторов, для нескольких часов работы нужна модель с возможностью подключения внешних батарей.
Нужно ли заземлять ИБП в коммуникационном шкафу?
Да, заземление шкафа и ИБП обязательно. Это и защита от поражения током, и условие корректной работы оборудования. Если не уверены, как организовать заземление в ваших условиях, лучше пригласить специалиста с допуском.
Как часто нужно менять аккумуляторы в ИБП?
Ориентируйтесь на состояние батарей, а не на календарь: когда автономность заметно сократилась, а индикация показывает быстрый разряд — пора менять. На срок службы сильно влияют температура и глубина разряда: в жарком закрытом шкафу батареи стареют быстрее. Отработанные аккумуляторы сдавайте в пункты приёма.
Что делать, если ИБП пищит при отключении света?
Звуковой сигнал при переходе на батареи — это нормально, так модель сообщает о работе от аккумуляторов. Насторожиться стоит, если ИБП пищит постоянно, часто переключается без отключения сети или сигнализирует о перегрузке — тогда проверьте нагрузку, контакты и состояние батарей.
Подойдёт ли настенный ИБП для шкафа на 6U?
Да, если он вписывается по габаритам и есть место для крепления. Настенные модели удобны именно для небольших шкафов, потому что не занимают юниты внутри. Перед покупкой сверьте глубину блока с глубиной шкафа, чтобы дверца закрывалась.
Чем шкафной ИБП отличается от стабилизатора напряжения?
Стабилизатор только выравнивает напряжение, но при полном отключении сети он бессилен. Шкафной ИБП и стабилизирует питание, и продолжает работу от аккумуляторов, когда электричество пропало. Некоторые модели совмещают обе функции и держат оборудование на внутреннем питании при просадках сети, не дёргая батарею по пустякам.
